高精度机械式游标卡尺结构设计

　　在机械加工现场的尺寸检测环节，游标卡尺是一线操作人员随身携带的基础测量器具，从毛坯件的粗加工余量核验，到精加工工序的尺寸公差确认，再到装配环节的配合间隙排查，都能看到这类量具的使用场景。不同于数显类测量器具对使用环境的严苛要求，机械式游标卡尺无需供电，抗切削液、粉尘干扰的能力更强，在油污较重的普通机加工车间、野外设备检修现场、教学实训工位都能稳定完成测量工作，不会因为电池耗尽、电路受潮出现数值跳变的问题，可靠性经过了数十年工业场景的验证。

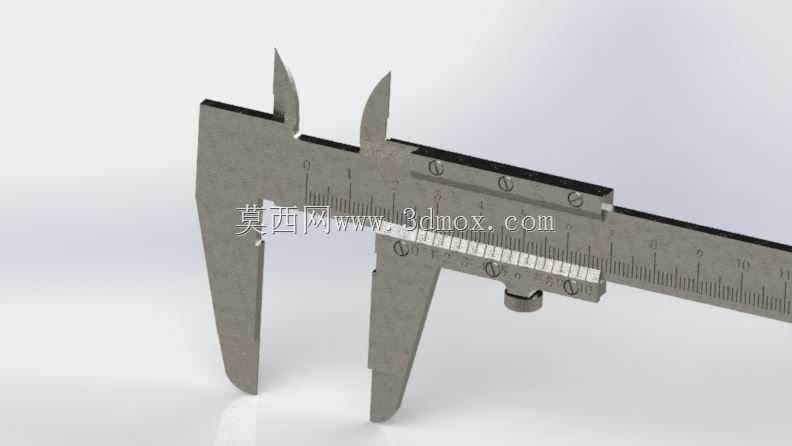

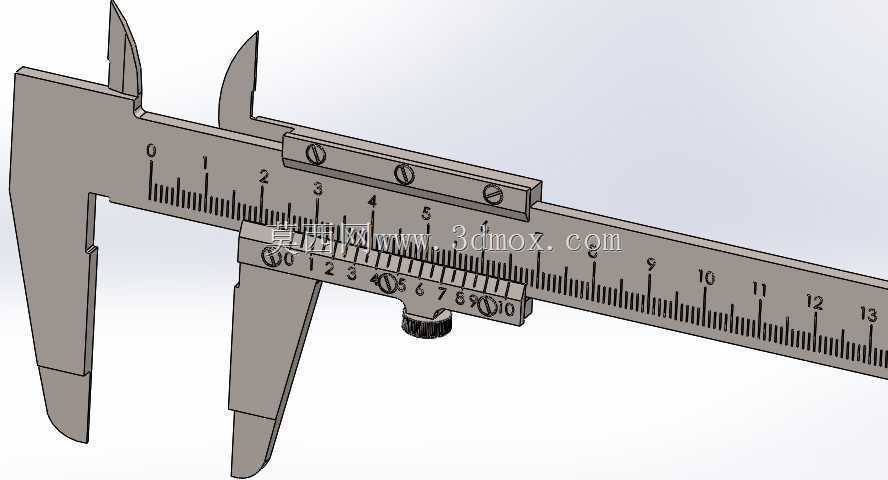

　　这套游标卡尺采用1/20分度的游标设计，也就是主尺每小格1毫米，游标总长度19毫米均匀划分为20格，测量精度可以达到0.05毫米，完全能够满足普通机械加工的IT10-IT12级公差检测需求，覆盖轴径、孔径、深度、台阶差四类常见尺寸的测量需求。结构上分为主尺尺身、活动游标、内外测量爪、深度尺条、锁紧螺钉、滑动滚轮几个核心部分，主尺尺身采用高碳钢材质经淬火处理，表面刻线做了发黑防锈处理，长期摩擦使用也不会出现刻线磨损模糊的问题；活动游标与主尺的配合间隙经过严格配磨，滑动过程无卡滞也无明显旷量，保证测量时量爪不会出现偏斜带来的测量误差。

　　设计过程中首先要明确测量量程边界，这款卡尺的主尺有效测量行程为150毫米，对应的外测量爪最大张开尺寸与量程匹配，内测量爪可以覆盖10-150毫米的内径测量范围，尾部深度尺条的探出长度与主尺量程一致，可满足盲孔深度、台阶高度的测量需求。量爪的刃口角度做了针对性优化，外测量爪的测量面经过平面度研磨，两个测量面闭合时贴合间隙小于0.005毫米，避免零位误差；内测量爪的刀口做了窄边处理，能够伸入狭窄的键槽、退刀槽位置完成内尺寸测量，不会因为量爪厚度过大无法贴近测量基准面。滑动滚轮的设计是为了方便单手操作，测量时拇指推动滚轮即可带动游标缓慢滑动，当量爪贴近工件表面时可以微调进给量，避免推力过大导致量爪变形影响测量精度，锁紧螺钉可以在测量完成后固定游标位置，方便操作人员将卡尺从工件上取下后再读取数值，不会因为挪动过程中游标滑动导致读数变化。

　　从安装与使用的边界条件来看，这款卡尺整体重量控制在200克以内，长时间手持测量不会产生明显的疲劳感，尺身宽度18毫米、厚度6毫米，能够伸入大部分常规工件的内腔完成测量，不需要额外的安装固定支架，完全依靠手持操作即可完成全量程测量。设计时特意规避了多余的凸起结构，尺身轮廓平滑，不会在测量过程中刮伤工件已加工表面，游标上的防滑纹理设计，即使手上沾有切削液也能稳定推动游标滑动，不会出现打滑的问题。在实际使用场景中，这类卡尺既可以用于生产过程中的工序间快速检测，也可以用于来料检验时的尺寸初筛，相比千分尺其测量范围更大、操作更快捷，相比钢直尺其测量精度更高，是机械加工、五金装配、设备维修领域不可或缺的基础测量器具。建模过程中严格还原了各部件的配合关系，主尺与游标的配合槽尺寸、锁紧螺钉的安装位置、量爪的形位公差都按照实际量具的加工要求做了还原，能够用于机械测量教学演示、量具结构原理展示、虚拟装配实训等场景，也可以作为机加工场景三维布局的配套器具模型使用，还原真实生产现场的工具配置情况。
