工业级红柄钢丝钳结构设计方案

　　日常设备维保、产线装配、五金加工场景里，手动夹持剪切类工具的使用频次始终排在工位工具架前列，钢丝钳作为其中覆盖场景最广的品类，其结构合理性直接影响一线操作的效率与手部疲劳度。这款钳具的钳头采用高刚性碳钢基体结构，钳口区域做了分功能区设计：前段平口带细密滚花齿纹，可提供足够静摩擦力夹持不同厚度的金属板材、线材以及标准紧固件，在拧动M3到M8规格的六角螺母时，齿纹咬合深度控制在0.15mm以内，既不会破坏螺母外六角的镀层与边角精度，也能避免施力过程中出现打滑脱开的风险；钳口中段设置了专用的剪切口，刃口做了错位贴合处理，剪切硬度在HRC40以内的低碳钢丝、铜芯导线时，切口平整无毛刺，不需要二次修剪线端，针对直径3mm以内的弹簧钢丝，

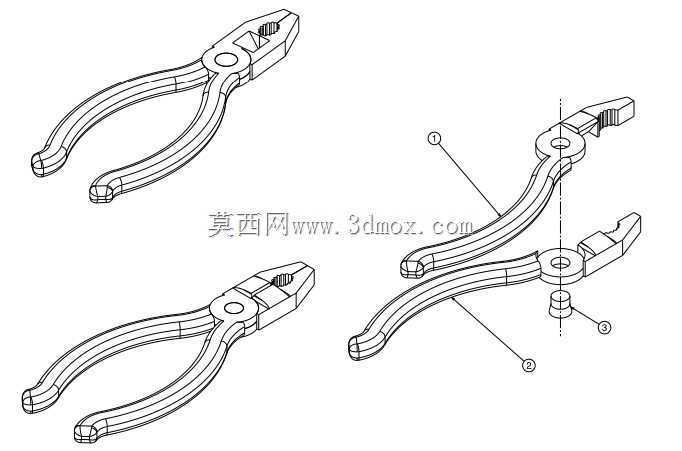

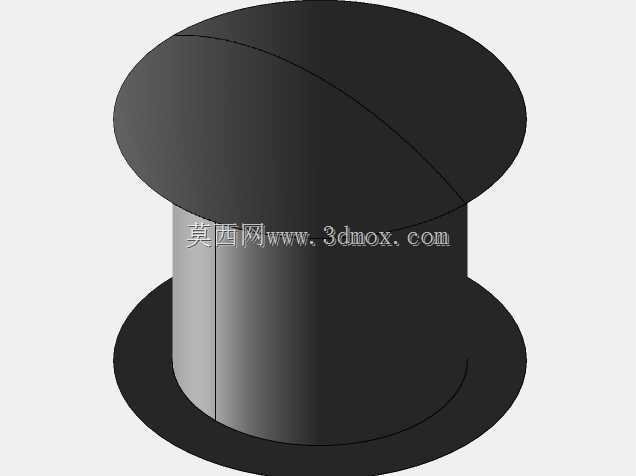

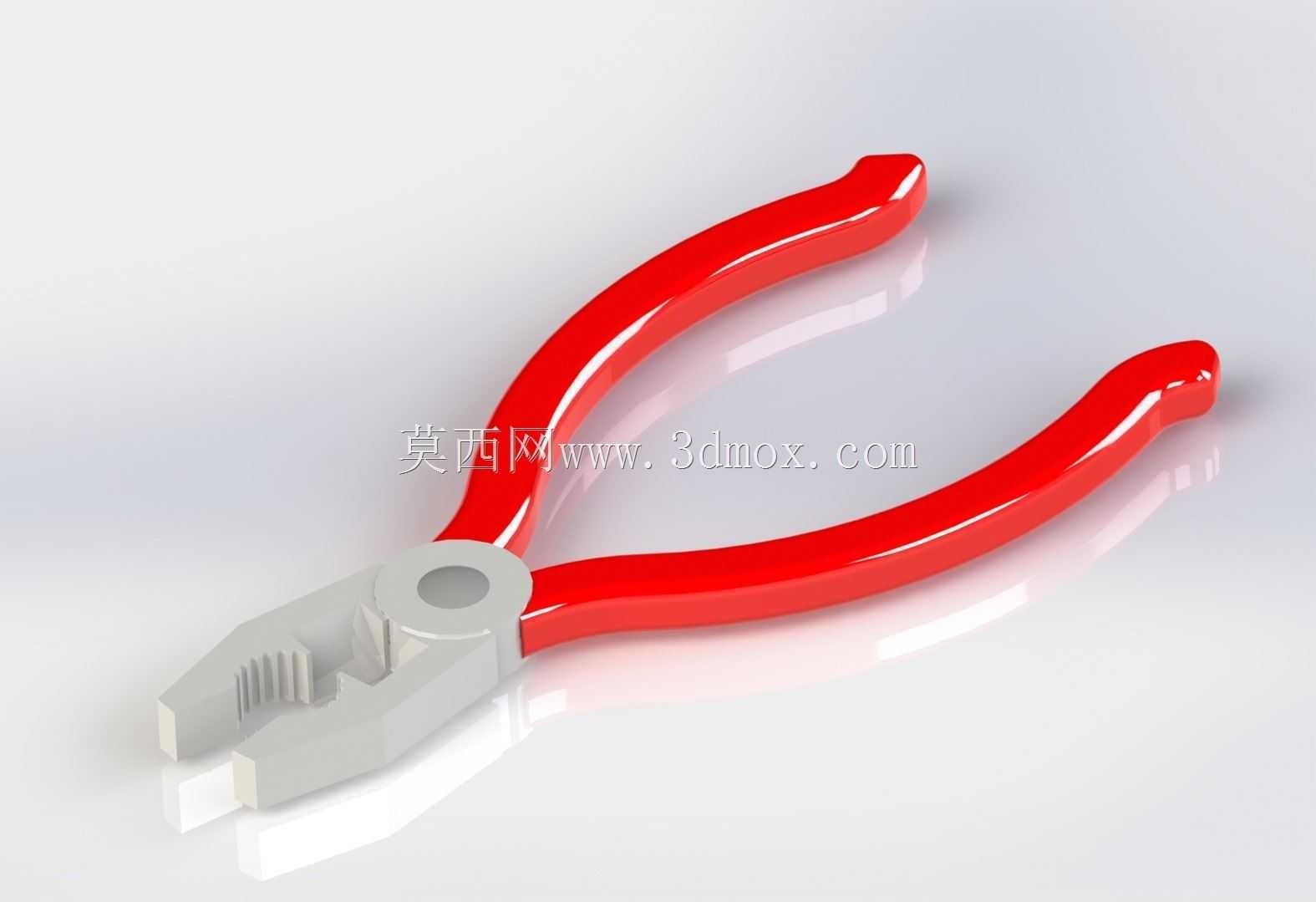

　　也能通过杠杆力臂的放大作用实现单次剪切断开，不需要反复拧折造成钳口崩边。钳头与手柄的连接转轴采用通孔铆接结构，铆接间隙控制在0.02mm到0.05mm之间，既保证开合过程无卡滞，也不会长期使用后出现转轴旷量导致钳口错位，转轴位置的受力做了有限元校核，在施加200N手柄握力的极限工况下，转轴处的最大应力低于材料屈服强度的60%，满足十万次以上开合的疲劳寿命要求。手柄部分采用浸塑工艺包覆红色绝缘防滑层，握持区域做了符合人体工学的弧形收腰设计，贴合手掌大鱼际与四指的自然弯曲弧度，在持续施力夹持或剪切时，能分散手柄对掌部的压强，减少长时间操作带来的手部劳损，手柄尾部做了微翘的防脱结构，即使手上沾有切削液或油污，

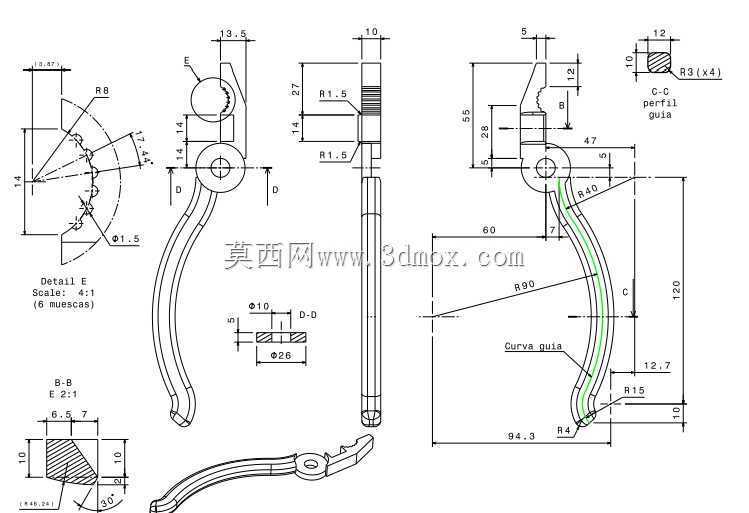

　　施力过程中也不会出现工具从手中滑脱的情况。从安装边界与外形尺寸来看，这款钳具闭合状态下的总长度控制在180mm区间，属于6寸规格的通用级钢丝钳，钳头最大开口距离可达28mm，能满足常规工位上绝大多数零件的夹持需求，手柄包覆层的最薄处厚度不小于2mm，具备基础的绝缘防护能力，可应对380V以下低压带电作业的基础防护要求。在实际产线应用中，这类钳具既可以用于装配过程中零件的临时夹持定位、线束的修剪整理，也能在设备维保环节用于拆卸锈蚀的小型紧固件、剪切锁丝与开口销，甚至在钣金加工的临时调整工序中，也能通过钳口夹持实现小范围的钣金弯折校正。设计过程中特意调整了力臂比例，将转轴位置向钳头方向偏移了2mm，在相同握力输入下，

　　钳口的夹持力与剪切力比常规同规格钳具提升约12%，同时钳头的侧边做了倒角处理，在狭窄的设备内部空间操作时，不会因为棱角剐蹭周边的管线或零件表面，滚花齿纹的齿形做了钝化处理，即使夹持表面精度要求较高的铜质、铝质零件，也不会在零件表面留下过深的压痕，满足一般装配场景的零件外观保护要求。钳体的金属表面做了镀镍防锈处理，在湿度较高的车间环境中长期存放也不会出现锈蚀卡滞的问题，刃口部分做了局部淬火处理，硬度达到HRC55到HRC60之间，保证长期使用后的刃口锋利度，不会因为频繁剪切出现刃口卷边的情况。
