哈茨2G40双缸风冷柴油动力装置结构

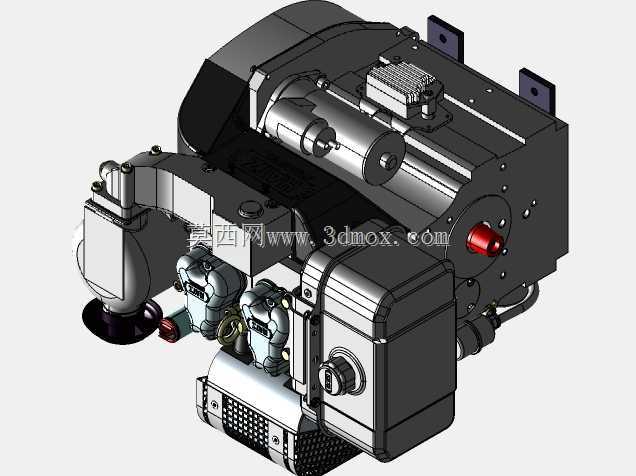

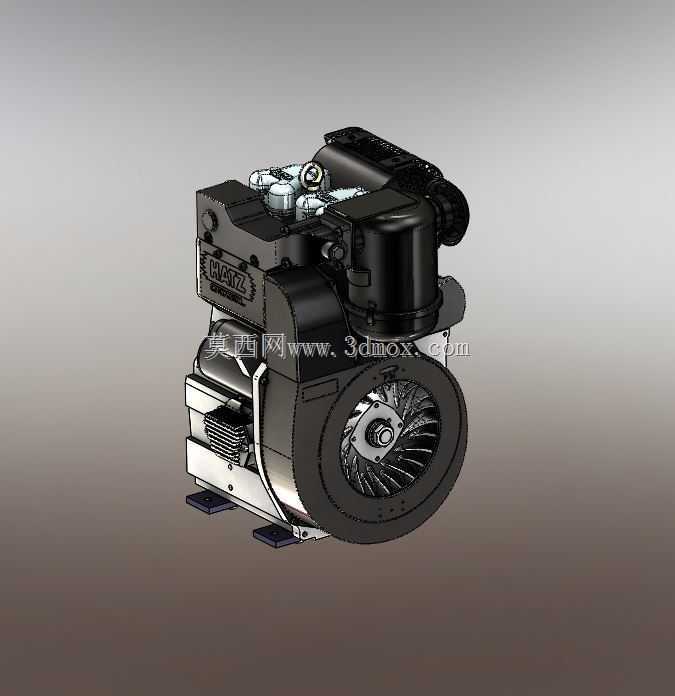

　　这款双缸风冷柴油动力单元，在小型工程机械、农用作业机具、野外备用发电场景中有着极高的适配性，区别于传统水冷机型，它无需额外布置散热水路、防冻液储液结构，整体集成度更高，在缺水、低温环境下的启动可靠性表现更突出，很多小型路面夯实设备、移动式空压机、林间作业的小型农机都会优先选用这类动力作为核心输出单元。从结构设计逻辑来看，整机采用直列双缸布局，缸体与曲轴箱采用一体化压铸铝合金壳体，在保证结构刚性的前提下尽可能压缩整机重量，侧面集成的离心式冷却风扇直接与曲轴输出端联动，不需要额外的皮带传动结构，既减少了易损件数量，也能让冷却风量随发动机转速同步匹配，高负荷作业时不会出现冷却不足的问题，低怠速工况下也不会因为风扇过转造成功率损耗。

　　顶部的气门室罩盖集成了机油加注口与呼吸阀结构，日常维护时不需要拆解额外护板就能完成机油补充，燃油喷射泵布置在缸体侧面靠近飞轮端的位置，高压油管长度被控制在最短范围，能减少油压传递过程中的波动，保证各缸供油一致性。进气系统的空气滤清器直接布置在缸头上方高位，在多粉尘的野外作业场景下，能减少扬尘进入进气道的概率，同时预留了外置粗滤的安装接口，用户可以根据作业环境的粉尘浓度额外加装预滤装置，延长空滤滤芯的更换周期。飞轮端同时预留了双输出接口，既可以通过法兰直连液压泵、发电机等负载，也可以通过皮带轮输出动力驱动附属设备，安装底座采用四点式橡胶减震垫固定结构，安装孔位采用标准化长圆孔设计，允许一定范围内的安装位置偏差，

　　不需要机架加工时达到极高的形位公差就能完成装配，降低了配套设备的机架加工难度。整机的外形边界控制非常紧凑，横向宽度控制在单缸风冷柴油机的1.4倍左右，纵向长度甚至比部分大排量单缸机更短，对于安装空间局促的小型移动式设备来说，不需要额外拓展机架尺寸就能完成布置，整机的重心被设计在靠近安装底座中心的位置，高速运转时的整机震动被控制在很低的水平，配套设备不需要额外增加过多配重就能保证运行稳定性。润滑系统采用压力飞溅复合式结构，曲轴主轴颈、连杆轴颈都采用压力供油润滑，缸壁、凸轮等部位采用飞溅润滑，不需要额外布置复杂的润滑油路，机油泵直接集成在曲轴箱内部，即使整机在倾斜角度不超过25度的坡地作业，也能保证机油泵正常吸油，

　　不会出现润滑失效的问题，这一点对于经常在非平整场地作业的农用、工程用设备来说尤为重要。排气接口采用标准法兰连接，用户可以根据安装需求灵活调整排气方向，不需要额外焊接改道，启动电机布置在缸体侧面低位，既避开了高温排气侧的热辐射，也方便日常检修时拆解维护，整机所有的电气接线都采用插接式防水接头，在雨天或者高湿度环境下作业也不会出现线路短路的问题。从建模细节来看，所有的连接螺栓、密封垫片、油管接头都按照实际装配关系还原，没有出现结构干涉的问题，冷却风扇的叶片角度、导风罩的导流曲面都按照实际风冷流场设计还原，导风罩完全包裹缸体与缸头的散热鳍片，能让风扇产生的冷却风全部流过散热鳍片表面，不会出现风量漏损的问题，保证各缸温度均匀，避免因为局部过热导致的缸体变形、活塞拉缸等故障。燃油箱的布置位置经过重心匹配，满油与缺油状态下的整机重心偏移量控制在极小范围内，不会因为燃油消耗导致设备运行时的震动特性发生明显变化，油门操纵机构采用外置拉杆式设计，预留了远程油门控制的安装位，可以适配不同设备的操纵布局需求，不管是手控油门还是脚控油门都能轻松适配。
