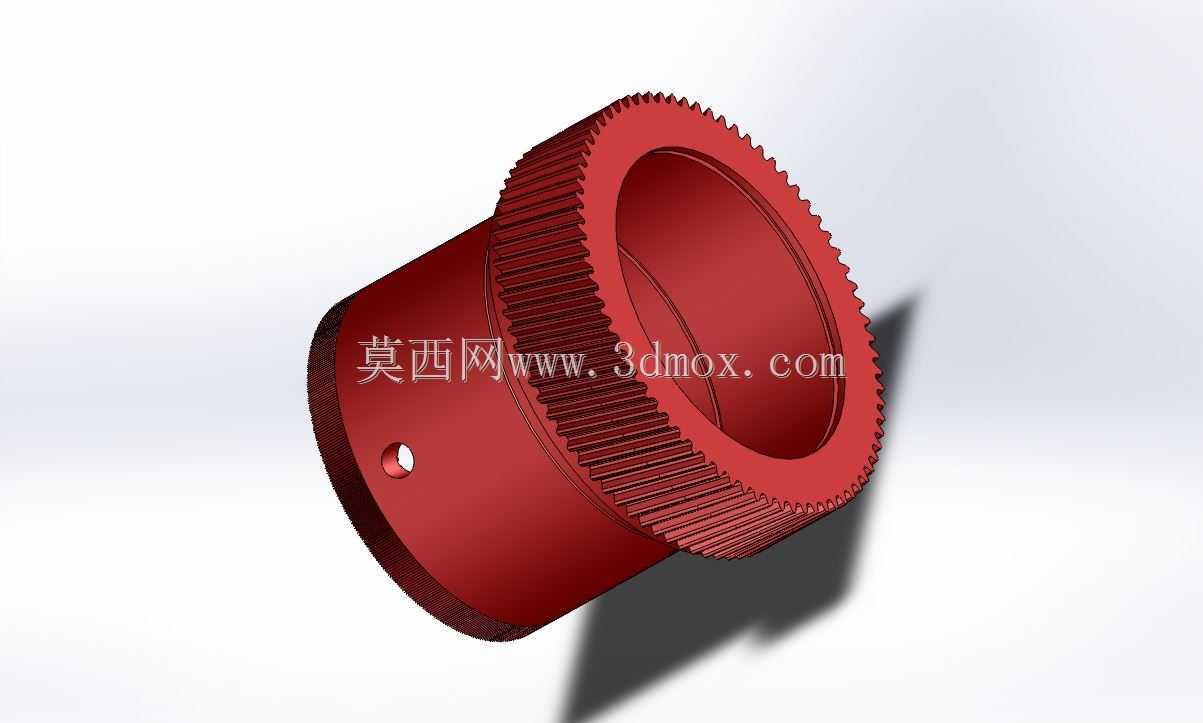

该带外齿圈的套筒类零件,常见于中小功率传动系统的扭矩传递环节,在轻工自动化输送线、小型包装设备的进给机构、台式机床的进给微调单元中都能见到这类结构的应用,其核心作用是实现周向扭矩传递的同时,兼顾轴向的定位安装需求,相比传统的平键连接套筒,这类带齿结构的零件能在更小的安装空间内传递更大的扭矩,且拆装时无需额外预留键槽的装配操作空间,适合紧凑布局的设备内部传动链路使用。从结构设计逻辑来看,零件整体为阶梯回转体构型,大端外圆加工有连续的直齿齿形,齿形沿轴向贯穿整个大端圆柱面,这类外齿既可以作为输入端和配套的小齿轮啮合接收动力,也可以作为手动调节的旋钮齿面,方便设备调试阶段人工转动调整工位,齿顶与齿根的过渡圆角做了统一的圆弧处理,
避免热处理环节出现应力集中导致的齿根开裂问题。零件内孔为光滑圆柱面,加工精度控制在H7级公差范围,安装时可直接套在配套的固定芯轴上,依靠侧壁的径向小孔穿装紧定螺钉实现轴向与周向的锁止,无需额外加工键槽,降低了配套轴的加工难度,也减少了装配时的对中工作量。小端外圆直径小于齿圈大径,形成的轴肩端面可作为安装定位面,装配时该端面紧贴设备墙板的安装面,能直接确定零件的轴向安装位置,无需额外加装调整垫片控制轴向间隙,大幅缩减了装配调试的工时。从安装边界来看,零件的最大外轮廓为齿顶圆直径,设计时预留了齿侧啮合的最小间隙,安装时齿圈与配对齿轮的中心距公差控制在±0.02mm范围内,即可保证啮合平稳无卡滞,径向小孔的位置距离小端端面有固定尺寸,
紧定螺钉锁紧后不会突出零件外圆,避免转动时与周边其他零部件发生运动干涉。零件的壁厚设计经过扭矩校核,齿根位置的最小壁厚满足额定扭矩下的剪切强度要求,长期满负载运行不会出现齿圈变形或者筒身开裂的问题,内孔的表面粗糙度控制在Ra1.6,既能保证和芯轴的配合间隙均匀,也能减少相对转动时的磨损量,延长零件的更换周期。这类零件的建模过程需要重点关注齿形的参数化生成,齿形的渐开线轮廓需要和配对齿轮的参数完全匹配,建模时先绘制齿形的截面草图,通过拉伸切除生成单个齿槽后再进行圆周阵列,保证所有轮齿的分度均匀,避免啮合时出现传动间隙不均的问题;筒身的径向小孔需要和内孔垂直,建模时需保证孔的轴线通过零件的回转中心,防止紧定螺钉锁紧时出现偏载,
导致套筒和芯轴出现卡滞。在实际设备运行中,这类零件的转速通常不高,一般在每分钟几十转到两百转区间,因此齿面的润滑可采用脂润滑方式,无需设计专门的油路通道,齿圈侧面没有额外的凸台结构,运转时不会搅起多余的润滑脂,能保持设备内部的清洁。
