重卡传动系统斜齿啮合齿轮结构

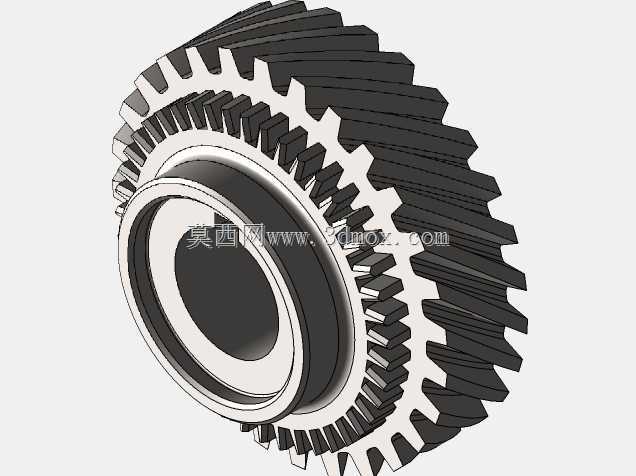

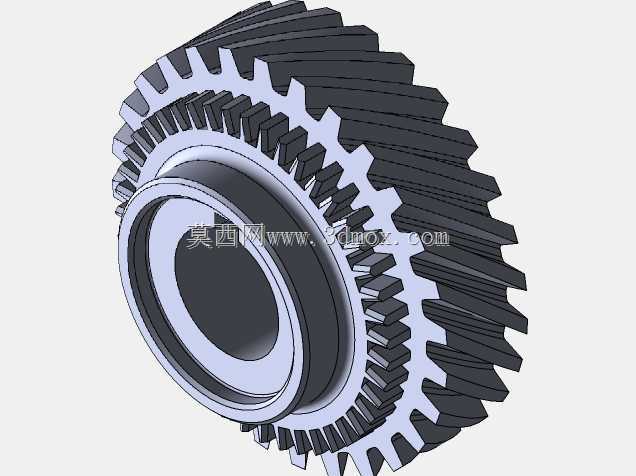

　　商用车传动链路里，这类斜齿结构的齿轮主要承担变速箱与驱动桥之间的扭矩传递任务，日常工况下需要匹配柴油发动机输出的大扭矩特性，在车辆起步、爬坡、高速巡航的不同负载区间，都要保持稳定的啮合精度，避免打齿、异响、传动效率骤降的问题。不同于乘用车的小模数齿轮设计，重卡用的传动齿轮齿宽更大，螺旋角经过反复校核，既保证啮合时的重合系数，降低单齿承受的冲击载荷，又不会因为轴向力过大给两端支撑轴承造成额外负载。从结构上看，齿轮中心的内孔是安装定位基准，孔壁的精度直接决定装配后的同轴度，一旦同轴度超差，运转时会出现周期性径向跳动，不仅会加速齿面磨损，还会把振动传递到整个传动桥，引发整车共振。内孔外侧的台阶面是轴向定位面，装配时会贴紧轴承内圈或者轴肩，

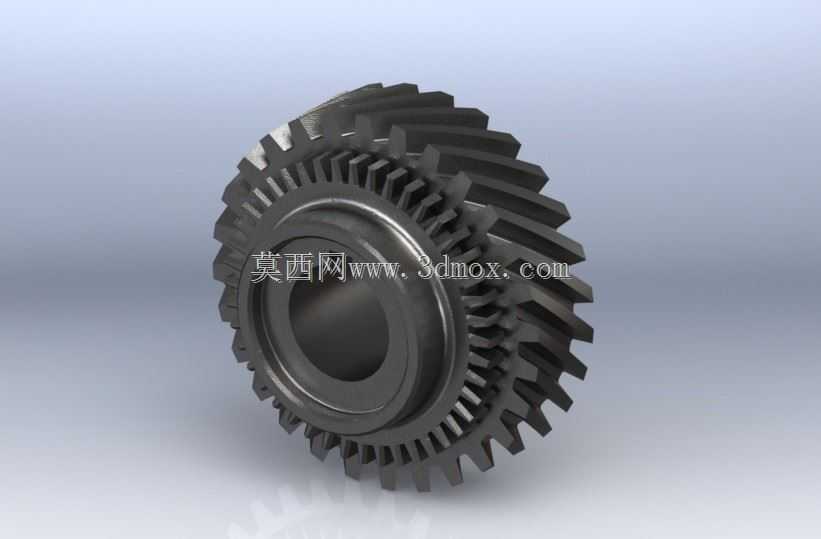

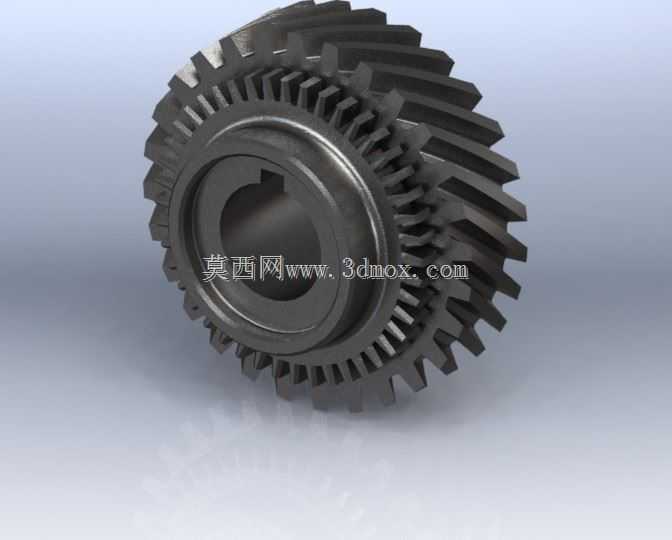

　　承受斜齿啮合产生的轴向分力，所以这个面的平面度、粗糙度都有严格要求，不能有加工振纹或者磕碰伤，否则长期受交变载荷容易出现压溃变形。齿轮一侧的小直径直齿结构是同步器结合齿，换挡时同步器齿套会滑入这个齿段，实现动力的接合与断开，这部分齿的齿端都做了倒角导向，方便齿套快速入位，不会出现换挡卡滞、打齿的问题。主传动的斜齿段采用渐开线齿形，齿向修形是设计里的关键环节，因为齿轮在传递大扭矩时会出现轻微的弯曲扭转变形，加上轴系受载后的挠曲、轴承间隙带来的微小偏移，如果是完全理论的齿形，啮合时会出现齿端偏载，局部应力集中导致早期点蚀。修形时会根据实际工况下的变形量，对齿向、齿廓做微量修整，让齿面受载时的接触斑保持在齿面中部，均匀分散载荷。

　　齿根部分做了圆角过渡处理，避免应力集中，因为重卡行驶中经常会遇到冲击载荷，比如颠簸路面突然踩油门、重载起步时的扭矩冲击，齿根如果是尖角结构，很容易萌生疲劳裂纹，最终导致断齿故障。这类齿轮的安装边界需要匹配对应型号的变速箱输出轴或者差速器输入轴，轴与内孔的配合一般选过渡配合，既保证装配后不会出现相对转动，又方便维修时拆卸更换。齿轮的外径、齿顶圆尺寸要和箱体内的预留空间匹配，运转时不能和箱体壁、周边的其他传动件发生运动干涉，尤其是斜齿转动时的轴向窜动量要控制在合理范围，预留足够的轴向间隙同时，保证啮合长度符合设计要求。日常选型替换时，除了核对模数、齿数、螺旋角这些基础参数，还要确认结合齿的参数、内孔的键槽尺寸或者花键参数，

　　哪怕一个参数不匹配，都无法正常装配使用。建模过程中，齿形的生成要严格按照渐开线方程推导，不能用近似圆弧替代，否则加工出来的齿轮啮合间隙不对，要么运转卡滞要么异响严重。螺旋角的设定要和配对齿轮完全匹配，保证啮合时齿面是线接触而非点接触，这样才能最大化传递效率，降低运转噪音。另外，齿轮的减重设计也很重要，在保证齿根强度、辐板刚度的前提下，辐板部分可以做适当的轻量化处理，降低转动惯量，减少换挡时的同步器负载，提升换挡平顺性，同时也能降低整车自重，符合商用车轻量化的设计趋势。这类齿轮的失效形式大多是齿面磨损、点蚀、断齿，所以设计时除了结构参数校核，还要匹配对应的热处理工艺要求，齿面要有足够的硬度耐磨，芯部要有足够的韧性抗冲击，这部分结构建模时也要预留热处理变形的加工余量，保证热处理后精加工能达到设计尺寸精度。
