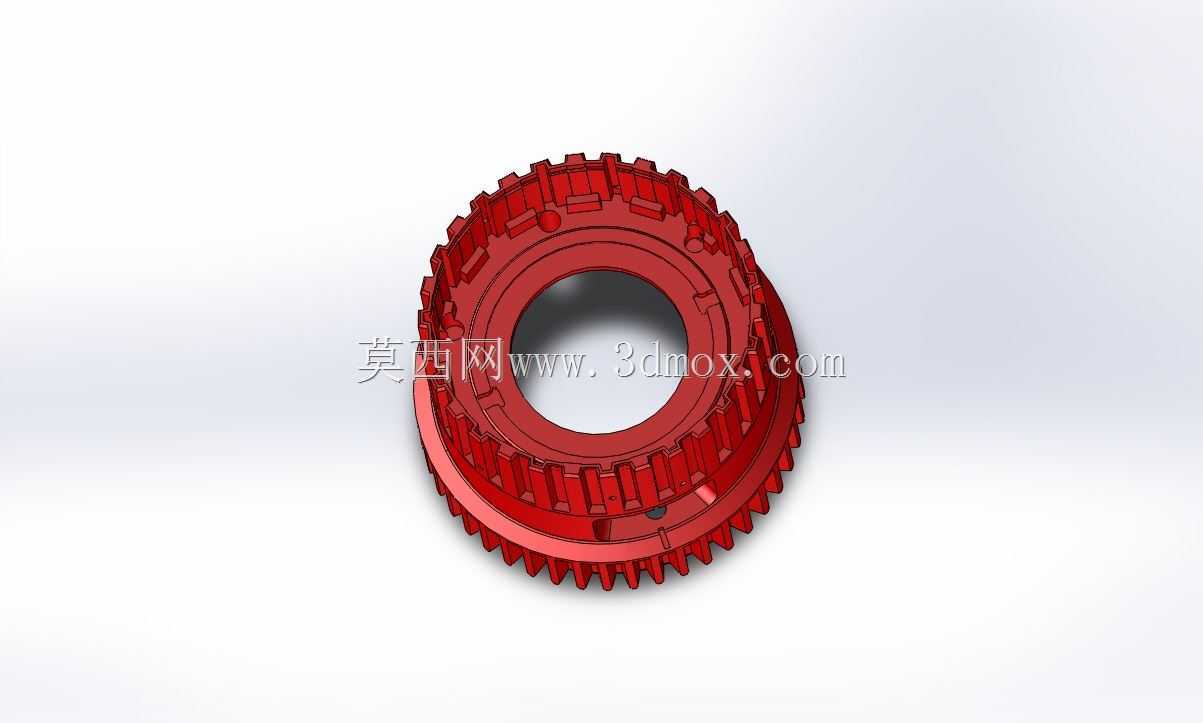

在精密传动系统的布局中,这类带双层齿形结构的环形零件往往承担着动力分流与转速匹配的核心作用,不同于常规外啮合直齿轮的单点传力逻辑,该零件的内齿与外齿采用同轴排布设计,可同时与内侧太阳轮、外侧行星轮或啮合齿套形成配合,在有限的径向空间内完成多路径动力传递,常见于多档位变速机构、行星轮系传动单元以及高精度回转分度装置中。从实际工况适配角度看,零件外侧的细密直齿主要用于和外部啮合件形成定比传动,齿顶做了微小倒角处理,避免装配过程中齿端磕碰产生毛刺影响啮合精度,齿根位置预留了均匀的退刀槽,既满足滚齿加工时的刀具退刀需求,也能减少齿根应力集中,在承受交变冲击载荷时降低断齿风险。内侧的齿形结构齿宽略大于外齿,主要用于和内部花键轴或内啮合齿轮配合,传递更大扭矩,齿面的粗糙度要求高于外齿区域,因为内啮合接触面的滑动摩擦占比更高,更低的表面粗糙度能有效减少运行过程中的磨损量,延长零件使用寿命。
设计过程中首先要确定的是安装基准面,零件下端的环形凸台是核心安装定位面,凸台的外径公差控制在h7级别,与安装座的内孔形成间隙配合,装配时可快速完成径向定位,凸台端面上预留的微小凹孔是定位销孔位,安装时打入圆柱销即可限制零件的周向转动,避免传动过程中出现齿圈跟转导致的传动比失准。零件的轴向尺寸经过严格核算,总高度要匹配相邻传动件的轴向间隙,既不能突出安装面过多导致与周边旋转件发生剐蹭,也不能高度不足导致啮合齿面接触长度不够,出现局部应力过大的问题。从结构强度角度考量,齿圈的基体壁厚做了等强度优化,齿根位置的壁厚略大于齿顶位置,在保证整体重量可控的前提下,让应力传递路径更顺畅,不会出现局部壁厚突变导致的应力集中点。
在实际应用场景中,这类齿圈常被用在需要紧凑布局的传动单元里,比如小型伺服转台的回转传动、自动化设备的间歇分度机构、精密机床的进给传动单元,相比分体式的内外齿组合结构,一体式的齿圈零件不存在装配累积误差,同轴度更容易保证,传动过程中的回差更小,能满足高精度传动的需求。加工工艺层面,这类零件一般采用锻造毛坯先进行正火处理,改善材料的切削性能,粗车完成内外圆基准后,先进行滚齿加工外齿,再采用插齿工艺加工内齿,齿形加工完成后进行高频淬火处理,保证齿面硬度达到HRC45-50,既具备足够的耐磨性,芯部又能保持足够的韧性承受冲击载荷,最后进行磨齿精加工,保证齿形精度达到7级以上,满足高速平稳传动的要求。
装配调试时需要注意,齿圈与安装座的配合面要彻底清理毛刺和铁屑,定位销装配时要采用涂油压入的方式,不能直接敲击打入,避免销孔变形导致后续拆卸困难。啮合间隙的调整要控制在合理范围,间隙过大会导致传动过程中出现冲击噪音,反向传动时空程过大影响定位精度,间隙过小则会导致齿面润滑不良,运行过程中出现齿面拉伤甚至卡滞的问题。日常维护过程中,要定期检查齿面的磨损情况,若出现点蚀、胶合等损伤要及时更换,避免故障扩大影响整个传动系统的运行。这类齿圈的润滑一般采用飞溅润滑或者脂润滑,根据运行转速选择合适粘度的润滑油,高速工况下选用低粘度齿轮油,低速重载工况下选用高粘度极压齿轮脂,保证齿面啮合时能形成稳定的油膜,减少摩擦磨损。
