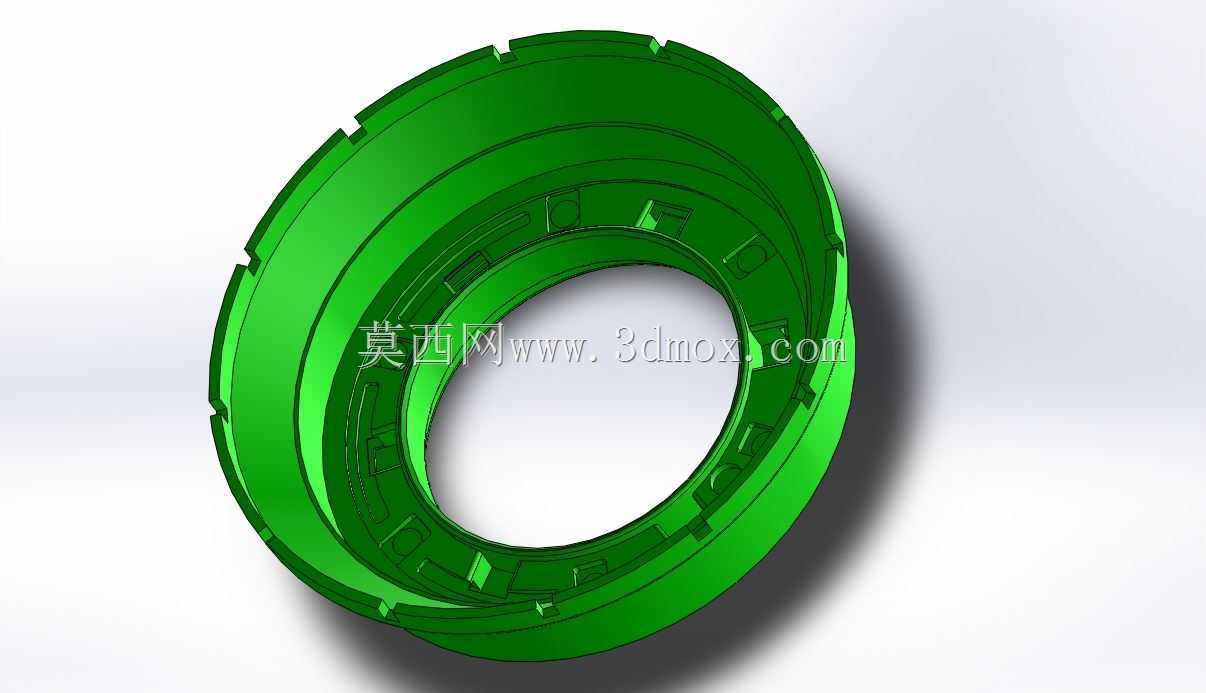

带周向定位卡槽的环形密封端盖结构

　　这类带周向定位卡槽的环形密封端盖，常应用在回转类动力传输单元的腔体端部，承担腔体密封、轴向限位、内部润滑介质留存的核心作用，在齿轮箱、液压泵阀组、中小型电机输出端的装配场景中十分常见。从结构设计逻辑来看，端盖外周均匀分布的凸台卡槽，是为了匹配安装基座上的对应凹槽，装配时无需额外打孔攻丝，将端盖对准卡槽旋入即可完成周向定位，避免设备运行过程中端盖随内部回转件的振动发生周向转动，相比传统螺栓紧固的端盖结构，这种卡槽式设计能减少安装紧固件的数量，在紧凑安装空间内大幅提升装配效率，也避免了螺栓松动脱落掉入设备腔体引发卡滞故障的风险。端盖的内环面设计有阶梯式止口，不同直径的阶梯段分别适配不同规格的密封件：靠外侧的阶梯槽用于安装骨架油封，

　　过盈配合的尺寸公差控制在0.12-0.2mm区间，既能保证油封外圈与端盖槽壁完全贴合无间隙，防止润滑脂从配合面渗漏，也不会因为过盈量过大导致油封外圈被挤压变形，缩短密封件的使用寿命；靠内侧的阶梯面则直接抵接腔体内部的轴承外圈端面，承担轴承的轴向限位作用，限制轴承在轴系受轴向载荷时发生窜动，保证轴系的回转精度。端盖的整体壁厚做了均匀化处理，周向壁厚差控制在0.5mm以内，避免注塑或压铸成型过程中因壁厚不均产生缩痕、内应力集中的问题，同时外周的卡槽凸台与端盖主体采用圆弧过渡，减少应力集中点，在设备运行受振动冲击时不会出现凸台断裂的情况。从安装边界来看，这类端盖的外径尺寸与安装基座的内孔为间隙配合，单边间隙控制在0.05-0.1mm，

　　既方便装配时顺利推入基座，也不会因为间隙过大导致端盖安装后出现偏心，影响油封与回转轴的同轴度；端盖的轴向总高度根据腔体内部轴承与密封件的排布空间确定，安装后端面与基座外表面基本齐平，不会额外占用设备外部的安装空间，适配紧凑化的设备布局需求。在实际选型应用中，这类端盖的内环孔径需要根据回转轴的直径匹配，保证油封唇口与轴面的接触压力处于合理区间，接触压力过大会加速油封唇口的磨损，导致密封寿命大幅缩短，接触压力过小则会出现润滑介质渗漏的问题；同时外周卡槽的数量与分布角度需要和安装基座的卡槽完全对应，错齿分布会导致端盖无法旋入到位，出现轴向间隙过大、密封失效的问题。日常设备维护中，这类卡槽式端盖的拆卸也十分便捷，无需逐个拆卸紧固螺栓，

　　使用卡簧钳对准端盖端面预留的拆卸小孔即可旋出端盖，更换内部密封件或检查轴承状态的操作效率远高于传统螺栓紧固端盖，尤其适合需要定期维护更换密封件的通用机械传动场景。端盖的内环面还预留了微小的回油槽结构，当腔体内部的润滑脂被轴的转动带动挤压到油封位置时，少量渗漏过油封唇口的润滑脂会顺着回油槽重新流回腔体内部，进一步提升密封的可靠性，避免润滑脂渗漏到设备外部污染周边的传动部件。
