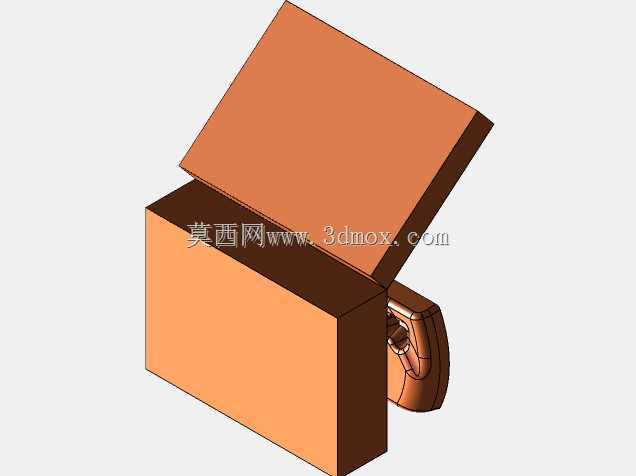

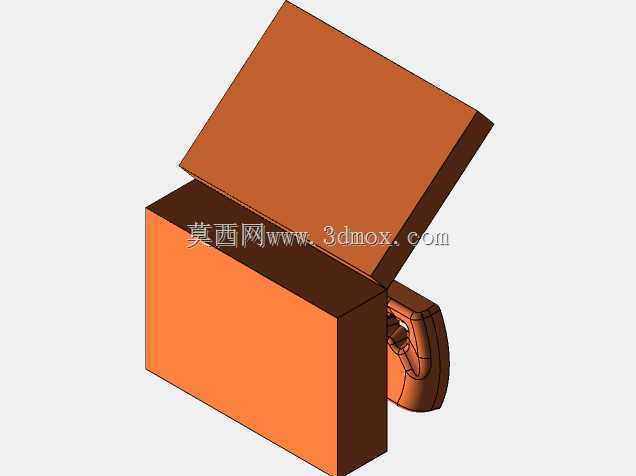

相机主体注塑成型型腔模具结构

　　这套模腔结构针对消费类数码影像设备的核心承载壳体开发，日常应用于便携数码相机、运动相机的主体外壳注塑生产环节，作为注塑模具的核心成型部件，直接决定相机主体外壳的内部装配精度与外观成型质量。相机主体作为整机组装的核心承载件，需要容纳图像传感器、主板、电池仓、按键模组、镜头后座等多个核心部件，其内部型腔的定位柱、卡扣位、加强筋的位置精度直接影响后续整机组装的良率，一旦模腔成型尺寸出现偏差，会导致后续装配出现部件干涉、固定柱断裂、密封失效等一系列生产问题。

　　设计过程中首先完成模制零件的导入对位，优先确定主拉伸方向，也就是模具开模的主分型方向，结合相机主体外壳的倒扣分布位置，同步定义滑块的抽芯方向，避免开模过程中出现结构拉伤。相机主体外壳存在多处侧向倒扣结构，包括电池仓侧卡扣、镜头安装位侧凸台、数据接口侧内凹结构，这些位置无法通过主开模方向直接脱模，因此需要对应设计独立滑块抽芯机构，每个滑块的行程需要覆盖对应倒扣的最大脱出距离，预留0.2-0.3mm的安全余量，避免抽芯不到位导致产品顶出时出现结构破损。

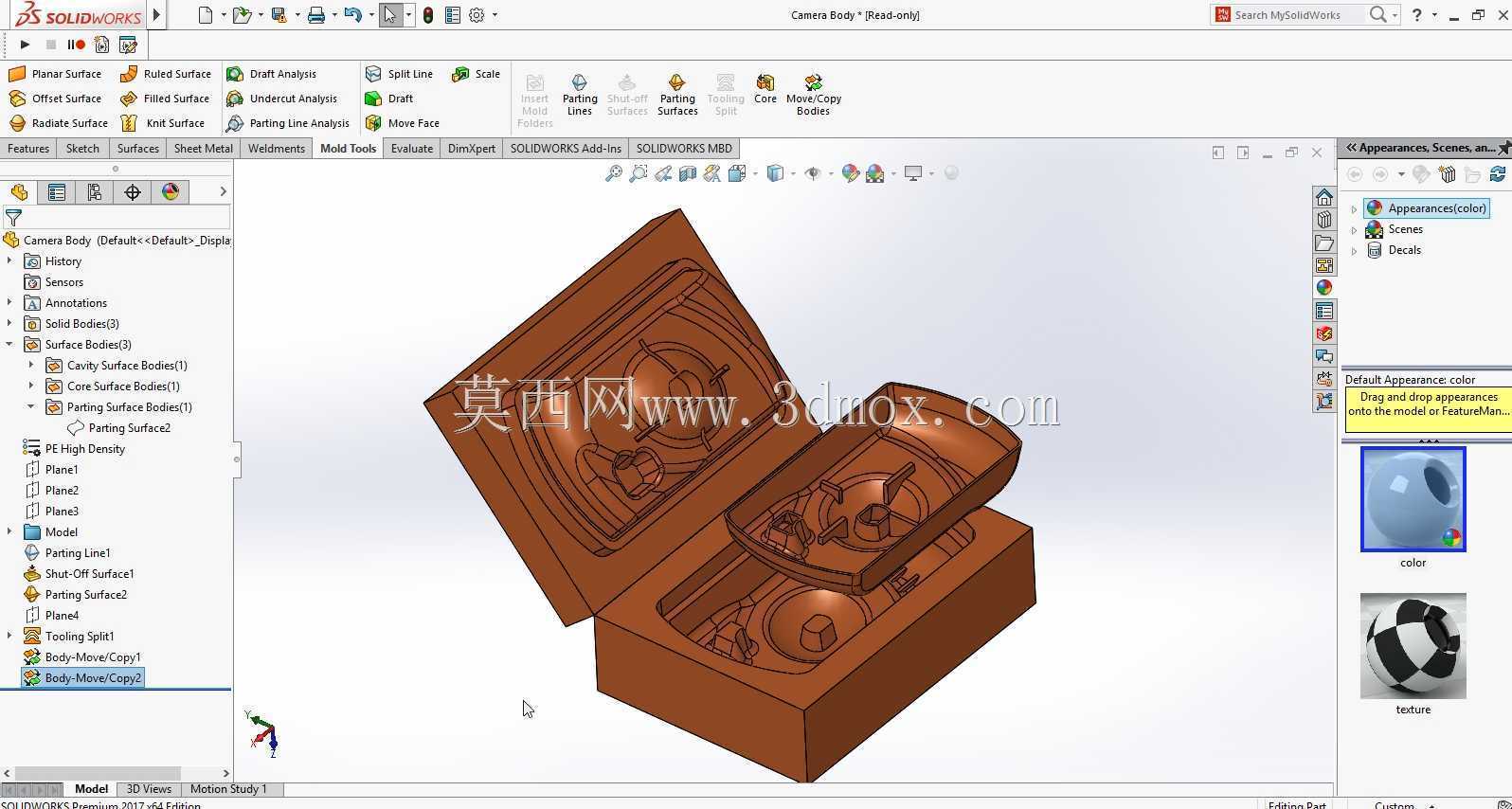

　　分型过程中逐一划分型芯、型腔与滑块区域，型腔部分对应产品的外观面，需要保证表面粗糙度符合外观件的成型要求，避免出现熔接痕、缩印等外观缺陷；型芯部分对应产品的内部装配面，所有定位柱、加强筋的脱模斜度控制在0.5-1度之间，既保证脱模顺畅，也不会因为斜度过大导致装配间隙超差。滑块与型芯、型腔的贴合面需要设计精准的封胶位，封胶宽度控制在8-12mm，避免注塑过程中出现飞边毛刺，减少后续二次加工的工作量。

　　模腔的整体安装边界需要适配标准模架的装夹尺寸，模腔外形的倒角、螺丝孔位、冷却水道接口位置都要和选用的标准模架完全匹配，冷却水道的排布沿着产品的厚壁区域均匀分布，水道距离成型面的距离控制在15-20mm，保证注塑过程中模温均匀，减少产品因为冷却不均出现的翘曲变形。顶针的排布位置避开产品的外观面与精密装配位，优先布置在加强筋、卡扣边缘等结构强度较高的位置，顶出力均匀分布，避免顶出过程中产品出现顶白、顶穿等缺陷。

　　在流道与浇口的设计上，结合相机主体外壳的塑料材质特性，选用侧浇口进胶，浇口位置设置在产品非外观的边缘区域，进胶过程中熔体能够均匀填充整个型腔，避免出现困气、缺胶等问题，填充过程中滑块与主模腔的贴合面需要设计排气槽，排气槽深度控制在0.02-0.03mm，既能够顺利排出型腔内的空气，也不会出现溢料飞边。整套模腔结构的导向定位依靠导柱导套与虎口定位双重结构保证合模精度，合模过程中型芯、型腔、滑块的对位误差控制在0.02mm以内，避免出现错模导致的产品壁厚不均问题。

　　实际生产过程中，这套模腔结构适配常用的热塑性塑料注塑工艺，能够稳定成型壁厚均匀的相机主体外壳，成型后的产品不需要大量的后处理工序，即可直接进入后续的喷涂、组装环节。针对相机主体上的细小结构，比如麦克风拾音孔的定位柱、按键安装的导向槽，模腔上对应位置做了镶件拆分设计，方便后续生产过程中磨损后的更换维护，不需要整体更换模腔，降低生产维护成本。所有活动的滑块部件都设计了独立的润滑与限位结构，抽芯动作顺畅，不会在长期批量生产过程中出现卡滞、移位等问题，保证批量生产的稳定性。
