可移动工业冷水机组外观结构三维设计

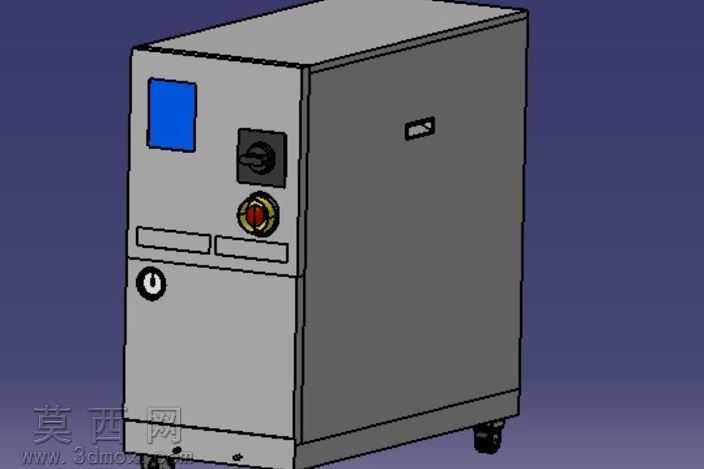

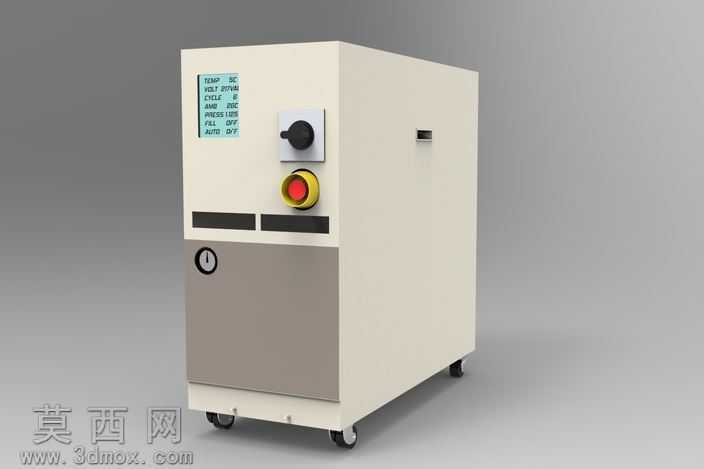

本作品为可移动式工业冷水机组的三维建模设计，建模过程中严格遵循工业设备的实际生产尺寸比例，先通过基准面定位搭建整体框架，以长方体基础特征构建设备的主体柜体结构，拆分出上半部分控制舱与下半部分机组舱的分层结构，还原真实工业冷水机的布局逻辑。建模阶段对细节特征逐一还原：在柜体正面上方区域，先通过草图绘制拉伸构建控制面板的安装凹槽，嵌入模拟的温控参数标识面板，还原设备运行状态的参数显示区域；旁侧依次构建旋钮开关的安装座，通过旋转特征制作黑色旋钮的立体结构，搭配下方的急停按钮，通过凸台拉伸加圆形切除制作按钮的红色按压头与黄色外圈防护结构，还原急停装置的安全设计形态。控制区下方构建长条形通风散热槽，通过线性阵列的切除特征做出均匀的格栅开口，保障设备内部的散热通风需求；散热槽下方嵌入圆形压力表结构，通过旋转特征制作表盘与表圈，还原压力监测部件的安装形态。柜体下半部分采用分色设计，通过外观面的分割赋予不同材质属性，还原机组舱的门板结构，侧面构建内凹式抠手槽，方便日常检修时开启舱门。底部结构部分，在柜体四角的安装位通过凸台特征构建脚轮安装座，搭配四个万向脚轮，通过旋转与拉伸组合制作滚轮与支架结构，还原设备可灵活移动的使用特性，脚轮的安装位置经过重心测算，保障设备移动与停放时的稳定性。材质与渲染阶段，为柜体上半部分赋予米白色哑光工业塑粉材质，还原钣金喷塑的细腻质感，下半部分赋予浅灰色金属磨砂材质，区分不同功能舱段的视觉层次；旋钮赋予黑色哑光塑料材质，急停按钮的红色头赋予亮面塑料质感、黄色外圈做半哑光警示色处理，压力表赋予透明玻璃表蒙与金属表圈材质，脚轮赋予黑色橡胶滚轮与镀锌金属支架材质，整体渲染采用柔和的工业影棚布光，突出设备的结构轮廓与材质质感，阴影过渡自然，清晰展现各部件的装配关系与外观细节。整体设计贴合工业冷水机的实际使用场景，结构布局符合人机操作逻辑，控制部件集中在正面上方方便操作人员调节参数、触发急停，底部脚轮适配车间内灵活移位的需求，散热结构的位置也匹配内部制冷机组的通风散热要求，完整还原了这类工业温控设备的外观与结构特征。
