高功率自行车后轮轮毂驱动电机结构

　　这款轮毂驱动单元主要面向高性能电动两轮车的后轮驱动场景，适配非通勤类的高速电动自行车、定制化改装电助力车的动力升级需求，区别于普通通勤代步车的低功率轮毂单元，其输出能力可支撑车辆达到较高的持续行驶速度，同时兼顾爬坡、重载起步阶段的扭矩输出需求，能够应对非铺装路面、长距离陡坡等复杂骑行工况下的动力输出要求。从结构设计逻辑来看，该单元采用轮毂内置式的集成布局，将驱动、传动结构全部整合在轮轴轴心位置，省去了外置传动的链条、齿轮额外传动链路，既减少了动力传输过程中的损耗，也降低了外露传动部件的维护需求，整体结构的密封设计可阻挡骑行过程中泥水、扬尘侵入内部腔体，适配户外复杂骑行的使用环境。在安装边界设计上，

　　该单元针对不同规格的自行车后叉做了适配区分，分别对应不同开档尺寸的车架安装位，其中适配普通自行车架的版本车轴脱落尺寸为162mm，搭配单速飞轮结构，可直接兼容常规单速自行车的后叉安装空间；针对高强度定制车架的版本，车轴脱落尺寸为140mm，轴身采用M14规格的坚固轴体，可承受大扭矩输出下的轴部载荷，避免大动力输出时轴体变形、车架连接位松脱的问题。出线设计上采用了更大线径的电机相线，单股线径规格为6平方毫米，三相出线的布局可承载大电流持续输出的过流需求，避免高负载下线路过热的问题，整机裸机重量控制在9kg左右，端盖采用铝制转子结构搭配黑色标准涂装，兼顾散热性能与户外使用的耐腐蚀性。功能配置层面，该单元内置霍尔效应传感器与温度传感模块，

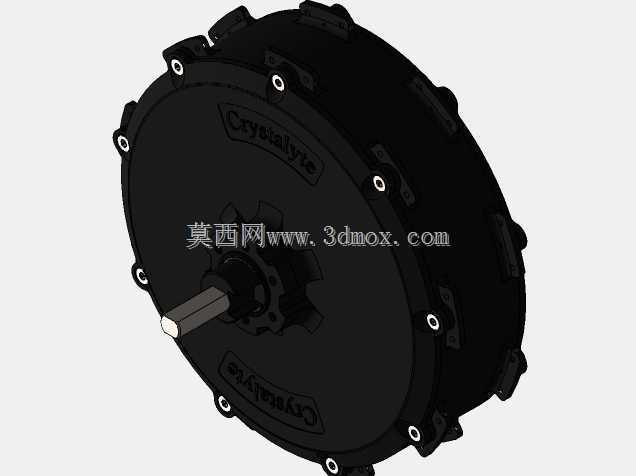

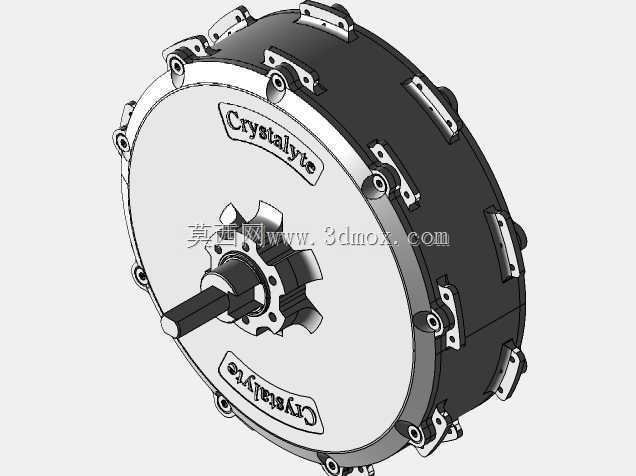

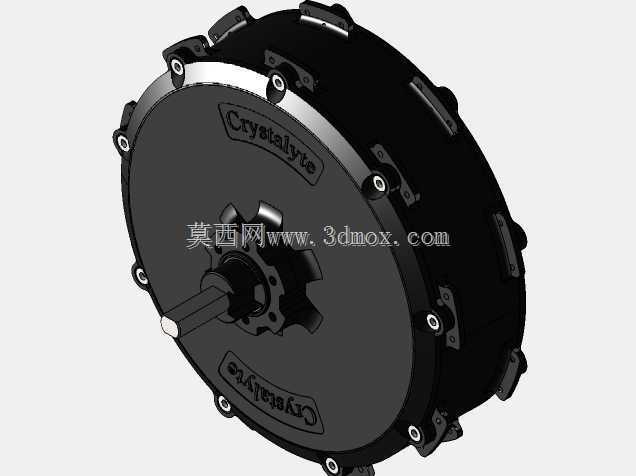

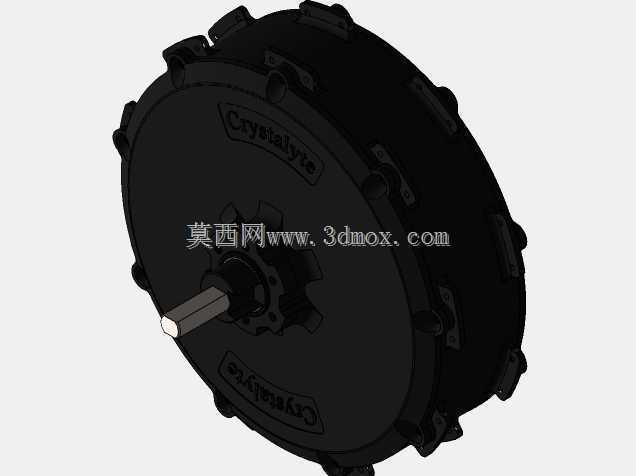

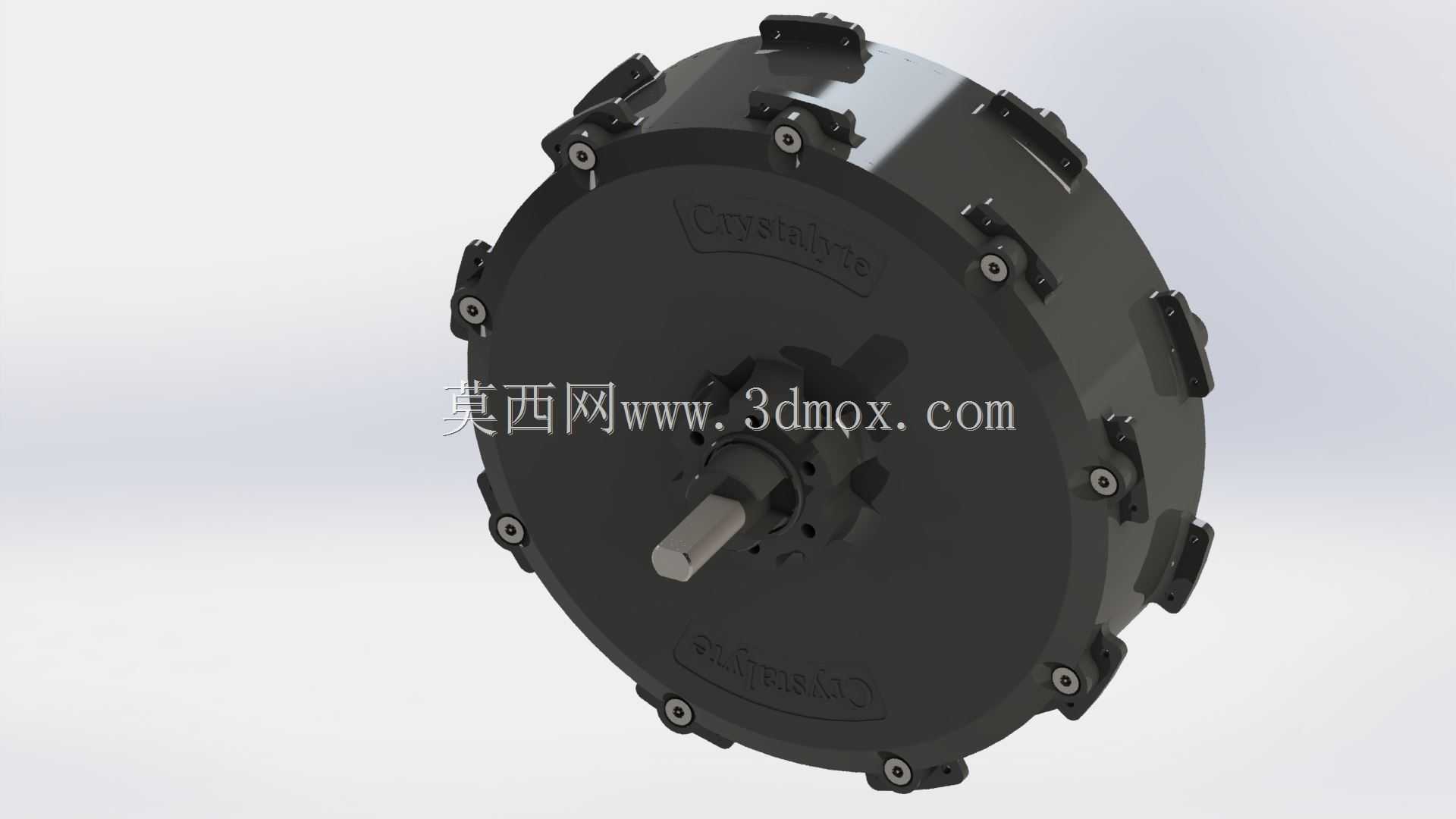

　　可实时反馈电机转子位置与内部工作温度，匹配对应的控制器可实现精准的动力输出控制，同时在持续大负载工作时可通过温度信号触发过载保护，避免绕组过热烧毁的问题。其供电适配覆盖48V到72V的蓄电池系统，扭矩输出峰值可达131N.m，转速区间可覆盖车辆65km/h到100km/h的行驶速度需求，相比普通通勤轮毂电机，其绕组设计、磁钢排布都针对高转速大扭矩输出做了优化，转子与定子的气隙控制经过精准调校，既保证高转速下的运行稳定性，也降低了大扭矩输出时的磁阻损耗。从三维结构建模的角度来看，该模型完整还原了轮毂电机的外部装配结构，包括端盖连接螺栓的排布、轴伸端的飞轮安装位、出线口的位置、端盖表面的标识刻印细节都做了准确复现，

　　可用于电动自行车整车装配的干涉检查、后叉安装位的结构适配设计，也可作为高性能电驱动轮毂单元的结构参考样本，帮助设计人员理解集成式轮毂驱动的布局逻辑，在定制化电动两轮车设计过程中，可直接调用该模型完成整车动力部分的装配匹配，校核轮组与车架、刹车系统的安装间隙，减少前期设计阶段的尺寸校核工作量。
