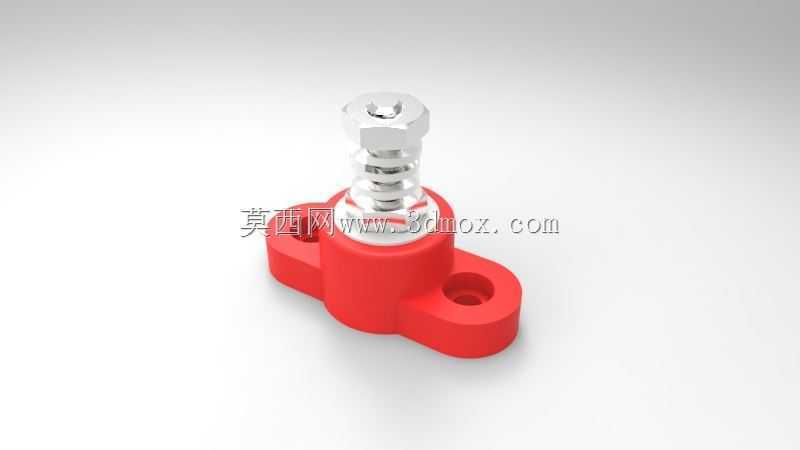

红色绝缘基座式快接配电接线柱结构

　　做电气配套结构设计快十年，经手的大电流接线连接件少说也有上百款，这款红色基座的快接配电柱是我在储能配套、小型直流供电设备里用得比较多的一款结构，最早接触是在给户外便携储能柜做内部接线排布的时候，当时要解决大电流线缆快速接驳、同时避免接线端与金属柜体直接接触造成短路的问题，翻了不少现成的接线件结构，这款双安装耳的绝缘基座配电柱刚好匹配当时的安装空间需求。

　　先从实际应用场景说，这类配电柱最常出现在低压直流供电回路里，比如小型储能电池组的输出端接驳、直流充电桩内部的汇流接线、工业控制机柜里的大电流分线节点，还有特种车辆的车载供电回路接线端，核心要解决的是多股大截面线缆的可靠固定，同时保证接线端与安装基体之间的绝缘隔离，避免因为振动、积尘、凝露造成的爬电、短路故障。之前给某款移动充电设备做结构迭代的时候，最早用的是铜柱直接穿板固定的结构，现场测试的时候发现车辆行驶振动久了，固定螺母容易松脱，而且穿板位置的绝缘套在温差大的环境下容易开裂，后来换成这种一体绝缘基座的结构，直接把基座固定在安装板上，导电柱嵌在绝缘基座内部，就不用额外做穿板绝缘处理，可靠性提升了不少。

　　说到功能特性，这款配电柱的结构设计其实很有巧思，下部的红色基座是绝缘材质，一般用的是加纤阻燃PA或者BMC团状模塑料，绝缘强度高，耐温范围宽，能承受-40℃到120℃的工作环境，完全满足户外工业设备的使用要求。基座两侧带两个带沉孔的安装耳，安装的时候可以用M4或者M5的螺丝直接固定在安装面板上，沉孔设计能让螺丝头完全埋入基座表面，不会突出刮伤接线人员，也不会和后续接驳的线缆端子产生干涉。基座中间嵌装的是导电铜柱，表面做镀锡或者镀镍处理，防氧化的同时能降低接触电阻，铜柱上部带螺纹，配合六角螺母和弹簧垫圈，能把压接好的线鼻子牢牢固定在柱体上，弹簧垫圈的存在能抵消设备运行时的振动，避免螺母松脱造成的接触不良。铜柱和绝缘基座之间是过盈压装配合，压装位置还做了止退卡槽，哪怕大电流接线时端子有扭转力，也不会让铜柱在基座里转动，这点比很多廉价的粘接固定结构靠谱太多，之前拆过某款低价接线柱，就是铜柱和基座用胶粘的，拧螺母的时候直接把铜柱转松了，绝缘层直接被扯裂，安全隐患很大。

　　再讲设计思路上的考量，做这类接线件的三维建模时，首先要确定的是导电柱的载流能力，1/4英寸规格的铜柱，有效导电截面大概能满足持续150A以内的直流电流通过，对应匹配的是25平方到35平方的多股铜芯线缆，建模的时候要注意铜柱和绝缘基座的配合公差，过盈量控制在0.1-0.15mm之间，既能保证压装牢固，又不会把绝缘基座撑裂。安装耳的位置设计也很关键，两个安装孔的中心距要和常用的接线端子安装间距匹配，这款的孔距是22mm，刚好适配市面上主流的大电流线鼻子的安装空间，不会出现固定完基座之后，线鼻子放不进去的情况。另外基座的高度设计也有讲究，要保证接线完成后，螺母和线鼻子的最低点距离安装面板至少有3mm的绝缘间隙，避免因为安装面板上的金属毛刺、积尘造成爬电，建模的时候要把这个安全距离留足，不能为了压缩整体高度把绝缘距离做小，不然过安规测试的时候肯定通不过。

　　关于外形尺寸和安装边界，这款配电柱的整体高度大概是32mm，其中绝缘基座的高度是18mm，上部露出的螺纹段长度是14mm，足够叠放2-3个线鼻子，实现多路线缆的汇流接驳。基座的最大宽度是30mm，两个安装耳的外边缘距离刚好是30mm，安装的时候在面板上开对应的固定孔就行，不需要开很大的安装缺口，对面板的强度影响很小。建模的时候还要注意螺纹段的收尾位置，不能让螺纹延伸到绝缘基座内部，不然压装的时候螺纹会刮伤基座的内孔，造成绝缘碎屑残留，时间长了碎屑受潮就可能造成内部短路。另外六角螺母的对边尺寸是10mm，建模的时候要预留足够的扳手操作空间，在配电柱周围至少留8mm的扳手活动间隙，不然现场安装的时候扳手卡不进去，拧螺母会非常费劲，之前做结构评审的时候就见过新手设计师把两个配电柱排得太近，最后安装的时候只能用尖嘴钳拧螺母，紧固力矩根本达不到要求，后期很容易出接触不良发热的问题。

　　还有个容易被忽略的细节，就是绝缘基座的底部做了一圈0.5mm高的凸筋，安装的时候凸筋会压在安装面板上，哪怕面板表面不是完全平整，也能保证基座和面板之间贴合紧密，不会因为缝隙存在让灰尘、水汽进入基座底部，长期积累造成绝缘性能下降。导电柱的顶端做了倒角处理，套线鼻子的时候能顺利导入，不会刮伤线鼻子的镀锡层，这些细节虽然小，但在实际批量装配的时候能省很多事，减少装配时的调整时间。

　　做这类电气连接件的三维建模，最忌讳的就是只看外观不考虑实际装配和使用场景，很多新手建模的时候把外观做的很漂亮，但是没考虑安装公差、扳手空间、绝缘距离这些实际工程问题，做出来的模型看着好看，实际根本没法生产装配。这款配电柱的结构之所以在工业场景里用的这么广，就是因为每个尺寸细节都是经过实际使用验证的，没有多余的花哨设计，每个结构都对应实际的使用需求，不管是绝缘性能、固定可靠性还是装配便利性，都能满足工业场景的严苛要求。
