嵌入式直流电压电流组合显示仪表结构

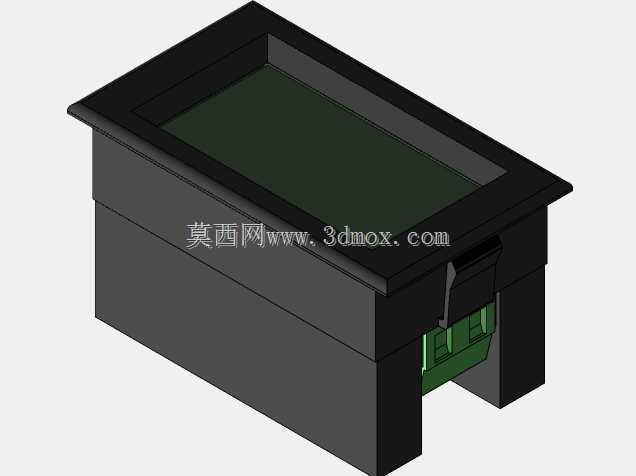

　　这款嵌入式直流组合测量仪表，主要面向低压直流供电系统的参数监测场景，常见于电动工业车辆、离网光伏储能系统、通信基站后备电源柜、小型直流拖动设备的电控舱内安装，用来同时直观呈现主回路的实时直流电压与工作电流数值，替代传统分立的电压表、电流表安装方案，减少面板开孔数量，简化电控面板的布线布局。从结构设计来看，整体采用嵌入式卡扣安装的壳体方案，壳体主体为阻燃ABS注塑成型，正面带突出的安装法兰边，安装时只需在设备面板开出对应尺寸的矩形开孔，将仪表主体从面板正面推入开孔，依靠背部的弹性卡扣即可卡紧在面板上，不需要额外的固定螺丝，安装效率比分立仪表提升近六成，也方便后期维护拆卸。正面的显示区域采用带背光的LCD段码屏，

　　深色遮光边框围绕屏幕四周，避免外部强光直射屏幕导致读数看不清的问题，背光采用低功耗侧发光设计，在光线昏暗的设备舱内也能清晰读取数值，供电回路与测量回路做了电气隔离设计，避免主回路的电压波动串入仪表供电端导致显示异常甚至芯片烧毁。设计过程中优先考虑了车载及工业场景的抗振需求，壳体内部的PCB板采用四个角点的螺柱固定，屏幕与PCB之间采用导电橡胶条连接，避免焊接引脚在长期振动环境下出现虚焊脱落的问题，接线端子布置在壳体背部，采用插拔式接线端子，分别对应电压测量输入端、电流采样输入端、仪表供电端，接线时不需要在仪表内部走线，直接将预压好端子的线束插入对应接口即可，线束的弯曲半径预留了足够空间，不会因为面板后方的线束挤压导致接线松脱。

　　安装边界方面，正面法兰边的尺寸比壳体嵌入部分大出5mm左右，能够完全遮盖面板开孔的加工毛边，对开孔的尺寸公差容忍度较高，普通钣金冲孔或者塑料面板开孔只要误差在1mm以内都可以顺利安装，嵌入部分的深度控制在60mm以内，适配厚度1.5mm到3mm的各类设备面板，不会因为嵌入深度过大挤占面板后方的布线空间。电流测量采用内置分流器的方案，不需要外部额外搭配分流元件，150A量程下的采样压降控制在75mV以内，减少主回路的额外功耗，电压测量范围覆盖0到200V的直流区间，能够适配12V、24V、48V、110V等常见的低压直流系统电压等级，仪表自身的供电可以直接从被测回路取电，不需要额外布置独立供电线，进一步简化布线工作量。

　　实际选型使用时需要注意，该仪表为直流专用测量器件，不能接入交流回路使用，电流采样端的接线需要根据载流量选择对应线径的铜芯线，150A量程下建议采用不小于35平方毫米的多股铜芯线，避免接线处发热影响测量精度，安装位置要尽量远离大电流接触器、继电器等强电磁干扰源，若无法避开则需要在仪表供电端增加磁环滤波，保证显示数值稳定无跳变。壳体的接缝处做了简易的防尘挡边设计，能够阻挡面板正面的灰尘、少量溅水进入仪表内部，适配一般工业环境的使用要求，不需要额外做防水罩防护，正面的屏幕表面覆盖有一层透明PC保护片，避免日常操作时尖锐物件刮花屏幕表面，影响读数视线。
