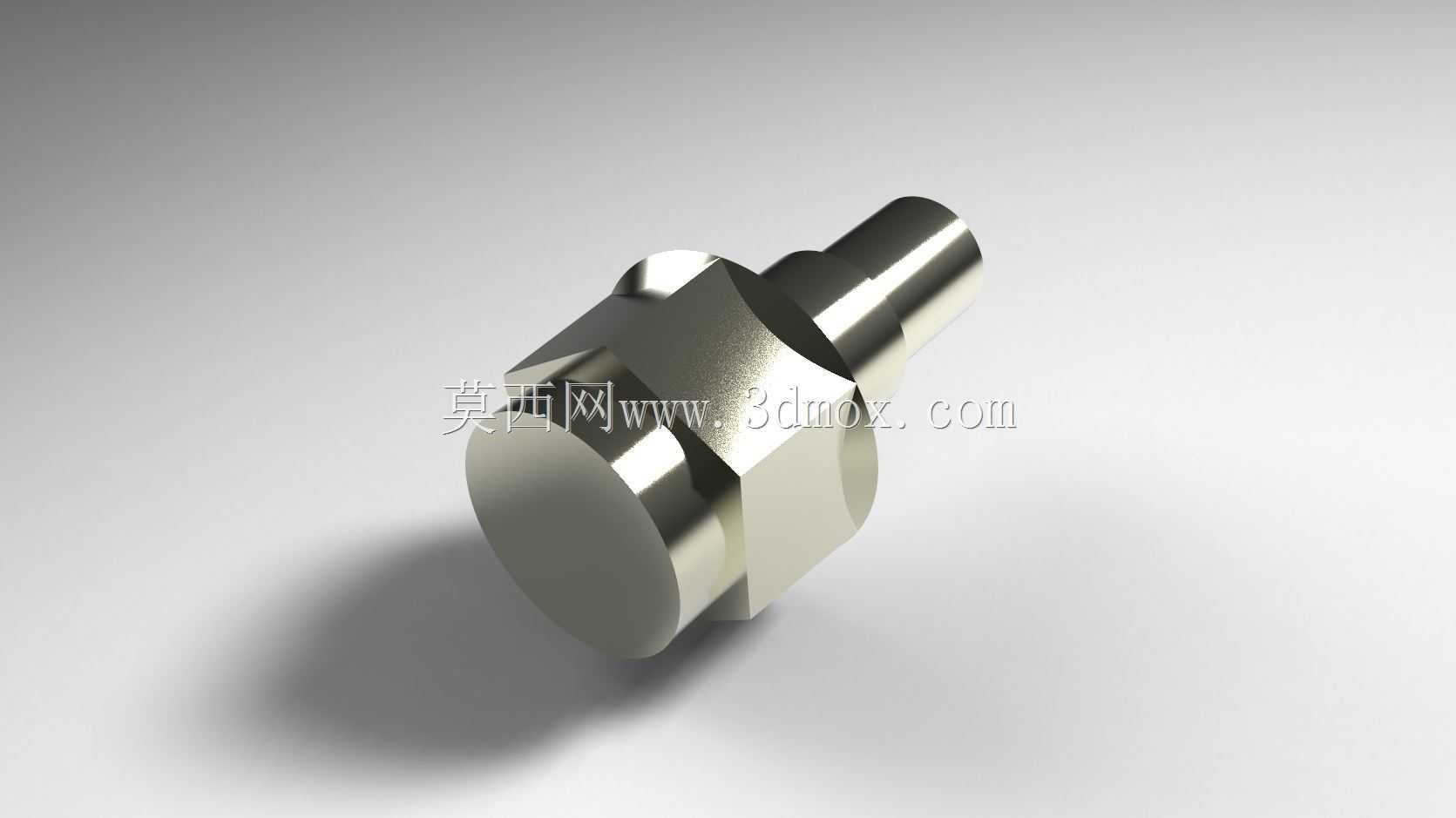

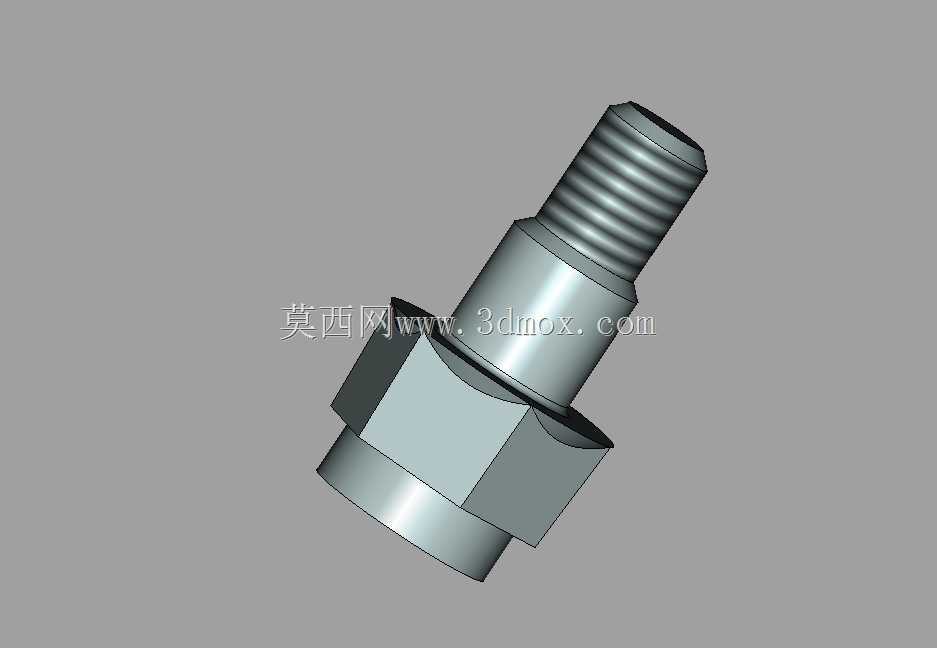

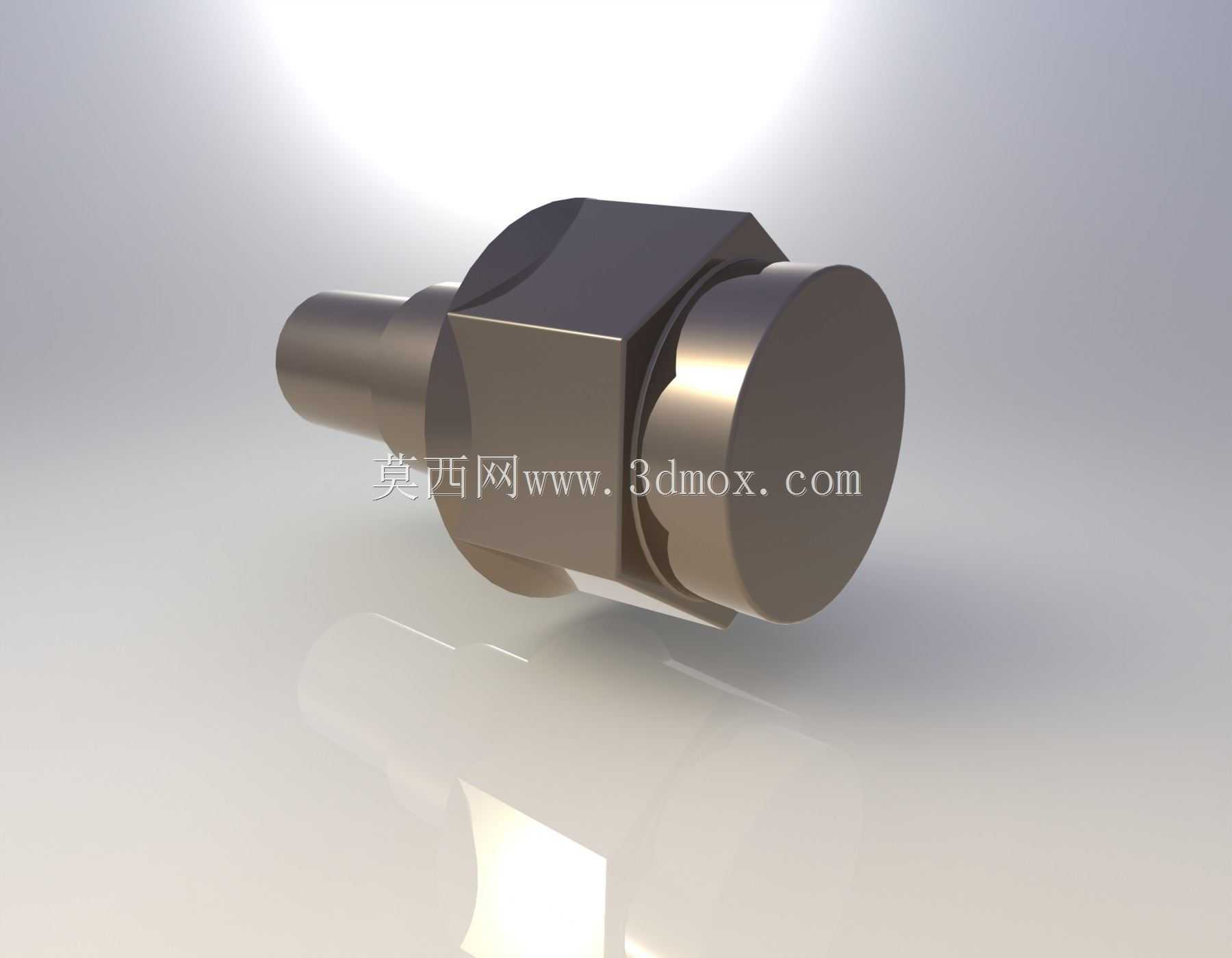

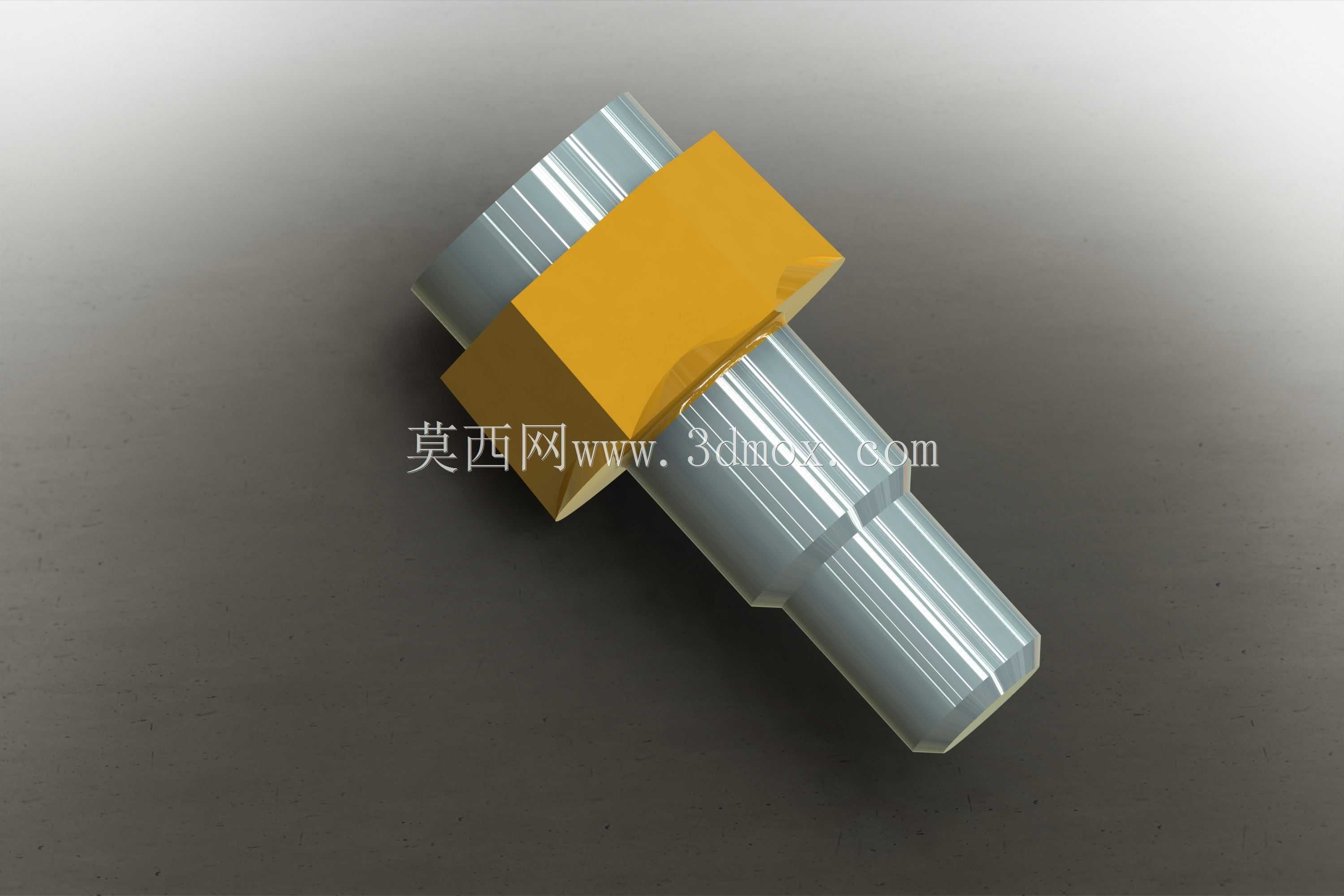

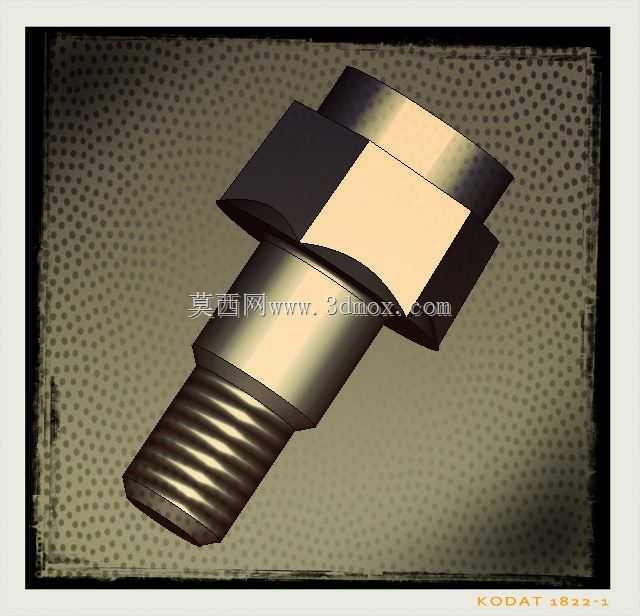

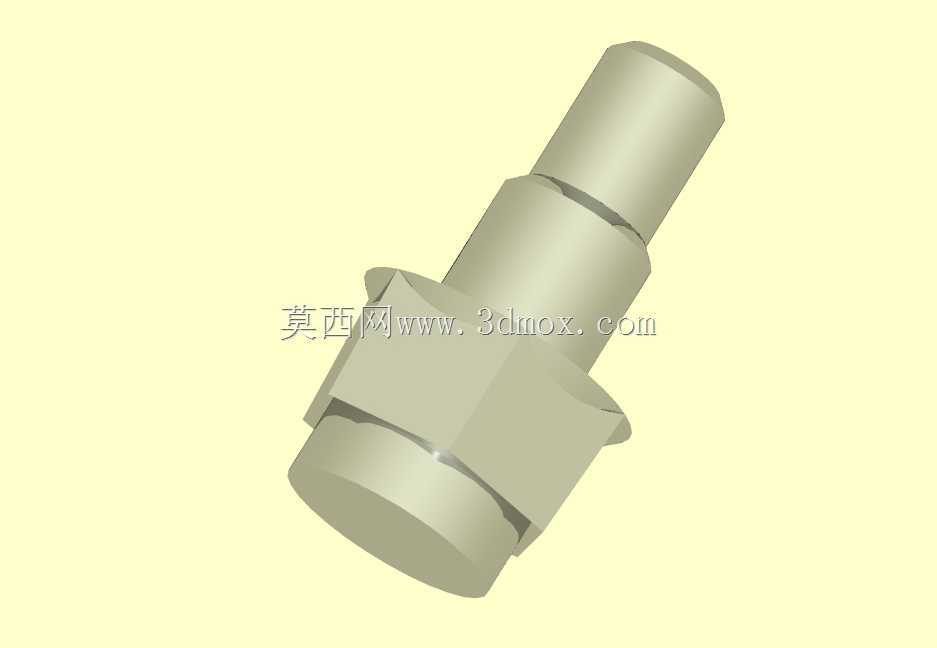

外六角带轴肩螺纹连接销轴结构

　　这类带六角头的螺纹销轴，在工装夹具、小型自动化模组、轻工输送设备的铰接点位应用十分普遍，日常做结构设计时经常会碰到需要兼顾轴向定位与螺纹锁紧的连接场景，普通螺栓往往无法满足轴段配合的精度要求，而这类一体成型的结构件刚好能填补标准件的适配空白。从结构功能上看，零件中段的六角结构并非单纯为了拧动锁紧设计，更多是承担轴向限位的作用：安装时六角端面可以直接贴合安装基座的加工面，不需要额外加装轴套或者挡圈来控制插入深度，能有效减少装配环节的零件数量，降低现场装配的对位难度，尤其适合批量装配的生产线工位，能大幅缩减单工位的装配耗时。零件的光轴段是核心配合部位，设计时通常会根据安装孔的公差带选用h6或者h7的配合精度，表面粗糙度控制在Ra1.

　　6以内，保证铰接转动时的顺滑度，避免间隙过大出现铰接点位晃动，或是间隙过小导致装配卡滞、转动磨损加剧的问题。前端的外螺纹段主要用于锁紧固定，穿过安装孔后可以搭配平垫、弹垫与六角螺母锁紧，也可以直接拧入带内螺纹的安装孔位，根据实际受力情况选择合适的锁紧方式，螺纹段的长度设计会预留2-3个螺距的余量，避免出现螺纹拧到底仍无法压紧的虚锁问题。从设计思路层面拆解这类零件，首先要明确安装点位的受力工况：如果是仅承受静态剪切力的固定连接，光轴段的直径可以按照剪切强度公式核算，保证载荷作用下不会出现剪切断裂；如果是需要频繁转动的铰接点位，除了强度核算之外，还要额外考虑表面耐磨性能，通常会在光轴表面做调质处理，硬度控制在HB220-250区间，

　　兼顾芯部韧性与表面耐磨性，避免长期转动后出现轴径磨损失效。外形尺寸的边界设计需要匹配实际安装空间：六角头的对边尺寸要比相邻光轴段直径大3-5mm，保证限位端面有足够的接触面积，避免压应力过大压伤安装件表面；光轴段的长度要严格匹配安装板的总厚度，伸出端面的长度控制在1-2个螺距，既保证螺纹能完全啮合锁紧，又不会因为伸出过长干涉周边其他运动部件；螺纹段的大径要比光轴段直径小0.5-1mm，装配时能起到导向作用，不需要刻意对位就能顺利穿过安装孔，提升装配效率。实际选型应用时，还要注意安装场景的环境因素：如果是在潮湿或者有弱腐蚀的工况下使用，材质可以选用304不锈钢，不需要额外做表面处理就能满足防锈要求；如果是普通干燥的室内设备工况，

　　选用45号钢做发黑处理即可，成本更低且强度表现更优。这类零件虽然结构简单，但在很多非标设备的铰接点位是不可替代的，相比分开采购螺栓与轴套的组合方案，一体结构的同轴度更好，装配累积误差更小，能有效提升整个连接点位的运行稳定性，减少后期设备维护时的零件更换频次。做三维建模时，要特别注意螺纹段的收尾结构、六角头与光轴段的过渡圆角，这些细节如果处理不到位，不仅会影响后续工程图的尺寸标注准确性，还可能在加工时出现应力集中的问题，导致零件在受冲击载荷时从过渡位置断裂。另外六角头的棱角处要做微小的倒角处理，避免装配时划伤操作人员，也能去除加工产生的毛刺，提升零件的整体装配质感。
