离合器片专用拆卸工装结构设计

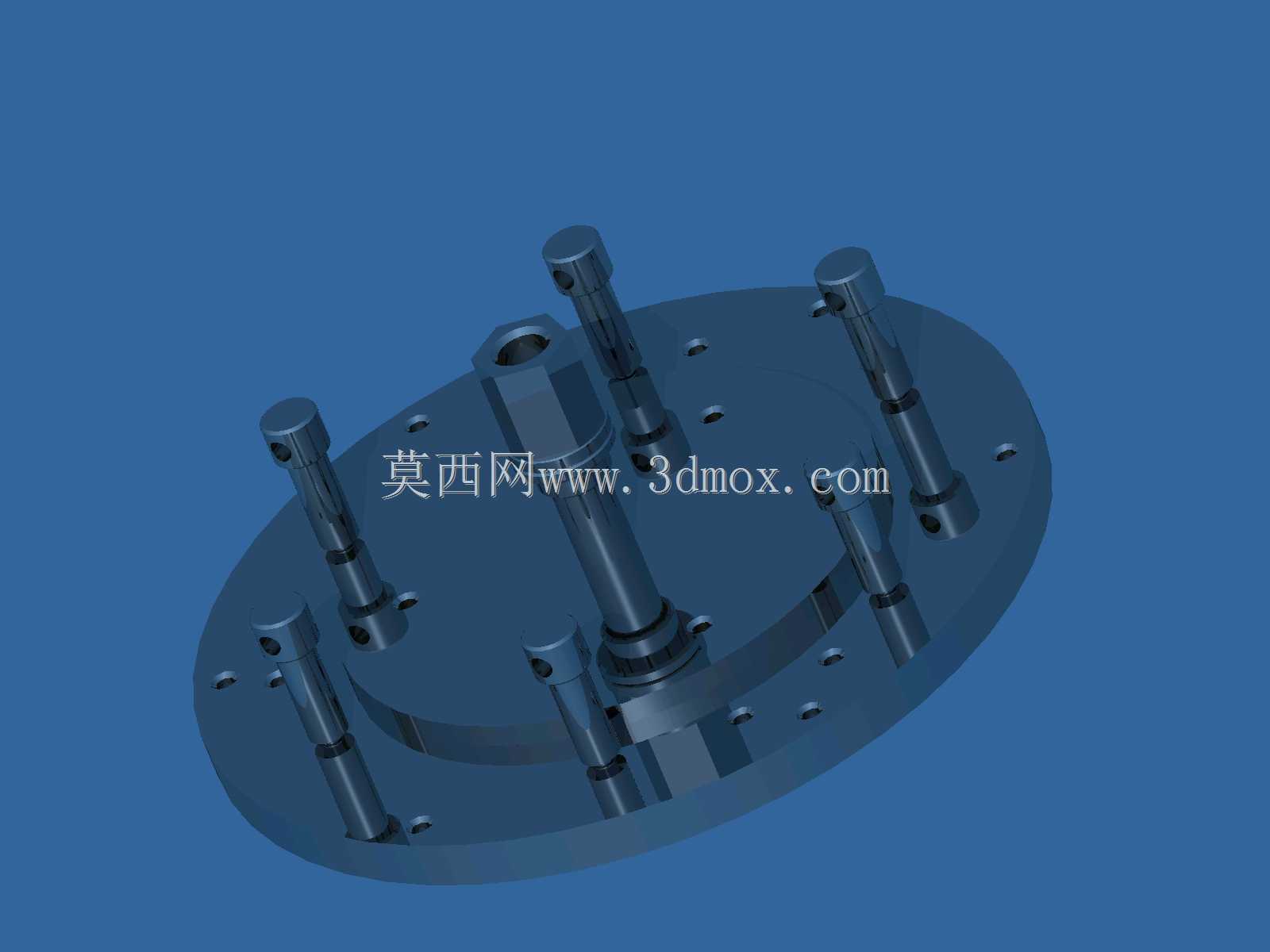

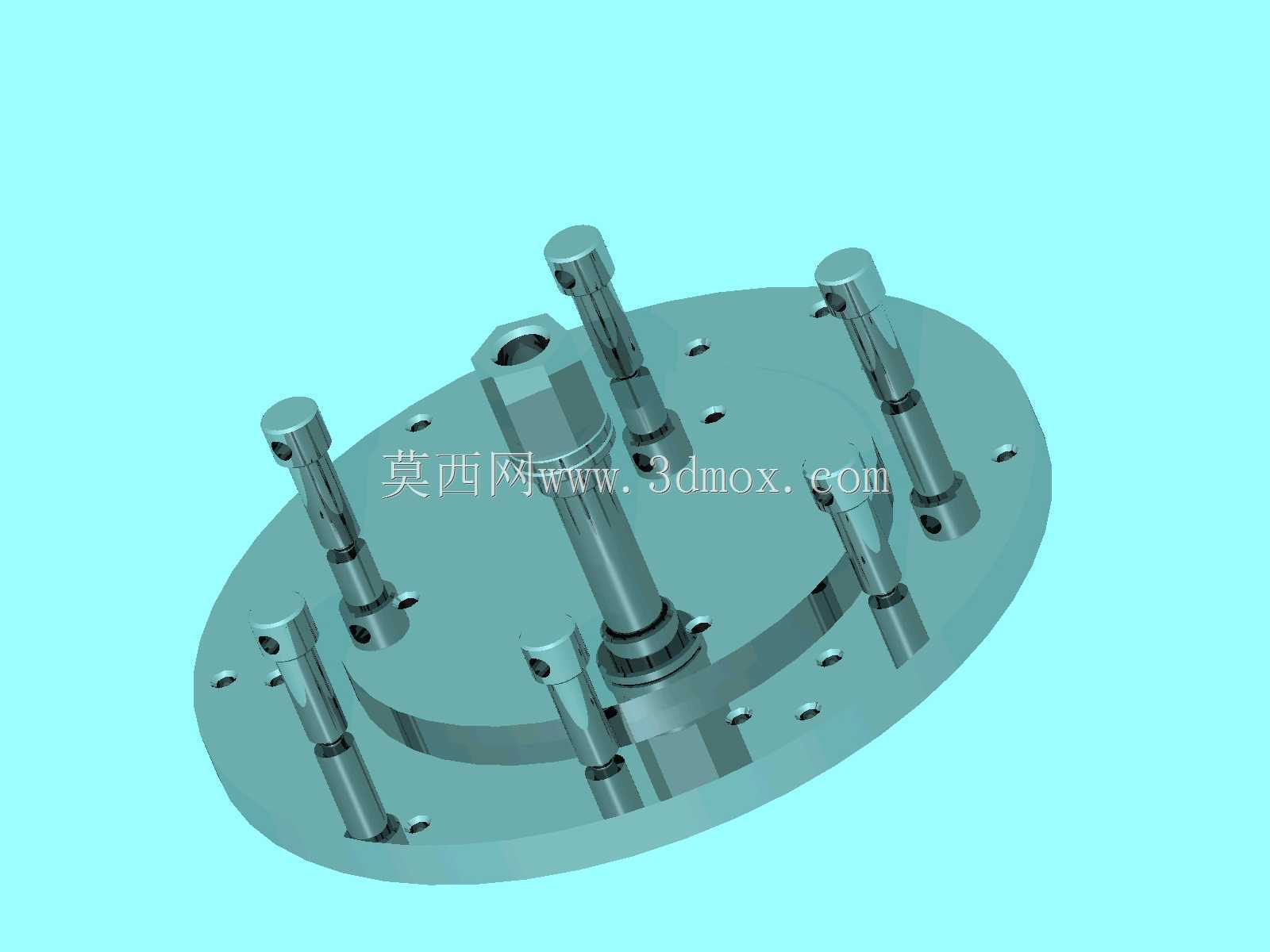

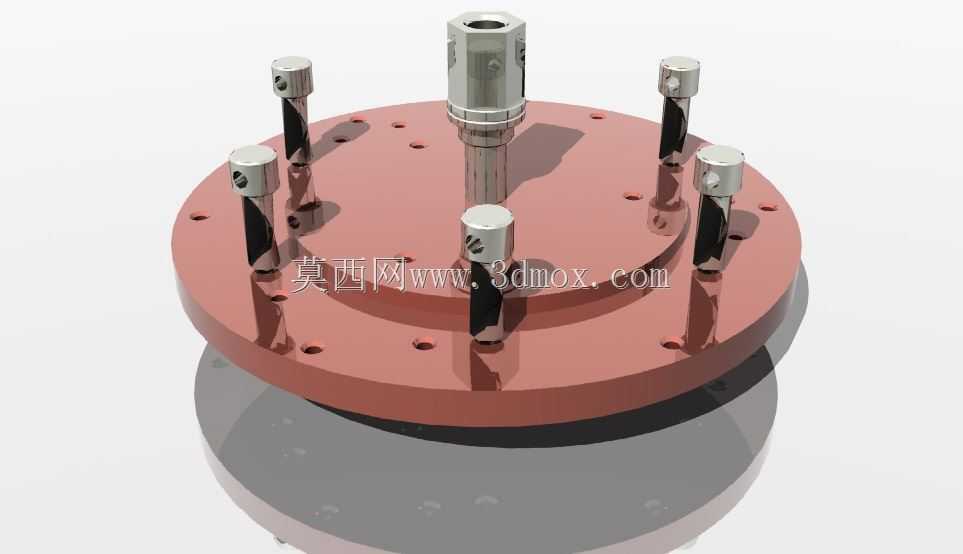

　　在商用车、乘用车传动系统维修，以及工业离合器部件的拆解维护作业场景中，离合器片拆卸器是解决过盈配合部件拆卸难题的核心工装，很多维修场景下离合器总成与安装轴、压盘组件长期处于高温、油污、交变载荷的工作环境，配合面会产生锈蚀、粘结，采用撬棍敲击、普通拉马强行拆卸的方式，很容易造成离合器片变形、安装轴端面损伤、压盘定位销断裂等次生故障，直接提升维修成本，甚至导致整套传动部件报废。这款拆卸工装的整体结构采用圆盘法兰作为主体承载基座，法兰盘上沿圆周方向均匀分布多组可调式顶出螺栓组件，中心位置设置与离合器轴端定位孔匹配的中心定位柱，整套结构的受力路径完全沿轴向分布，避免拆卸过程中产生偏载力矩损伤配合部件。从设计逻辑上看，

　　法兰盘的外径尺寸覆盖了常见的φ180mm到φ430mm直径区间的干式、湿式离合器片安装边界，法兰盘上的螺栓安装孔采用长圆孔与圆周分布螺纹孔组合的设计，长圆孔可以适配不同孔位分布的离合器压盘安装螺孔，不需要针对单一型号离合器单独制作对应孔位的工装，单套工装即可覆盖市面上绝大多数乘用车辆、轻型商用车以及部分工业设备离合器的拆卸需求。中心定位柱的设计采用可更换式结构，根据不同离合器轴端的中心孔直径、定位深度，可以快速更换对应规格的定位头，保证拆卸过程中工装与离合器组件保持同轴，顶出螺栓的施力点均匀作用在离合器片的压合端面，不会出现局部应力集中导致的离合器片摩擦片碎裂、钢片变形问题。顶出螺栓采用高强度合金结构钢制作，螺杆表面做调质处理，

　　端部设置硬质合金顶头，顶头与离合器压盘端面接触的位置做球面设计，即使螺栓安装时存在微小的角度偏差，球面接触也能保证作用力始终垂直于压盘端面，避免顶偏滑脱。每根顶出螺栓配套有锁紧螺母，在调整好螺栓伸出长度后可以锁紧定位，防止旋进过程中螺栓跟转导致施力不均。实际作业时，先将中心定位柱插入离合器轴端的中心定位孔，调整法兰盘位置让圆周分布的顶出螺栓对准压盘上的受力端面，依次均匀旋紧各根顶出螺栓，让各点受力保持一致，逐步将离合器片从安装轴上平稳顶出，整个过程不需要敲击，不会对周边的飞轮壳、变速器输入轴等部件造成干涉，法兰盘的厚度经过强度校核，在最大顶出力达到12吨的工况下不会产生翘曲变形，保证工装的长期重复使用精度。

　　法兰盘上还预留了辅助吊装孔，针对大直径重型离合器的拆卸作业，可以配合吊装带平衡工装重量，降低维修人员的操作强度，避免重型工装坠落造成的安全隐患。不同于普通三爪拉马的悬臂受力结构，这款圆盘式拆卸工装的受力全部在法兰盘的刚性平面内，顶出力的传递损失更小，对于粘结严重、过盈量较大的离合器组件，只需要配合扭力扳手依次加载螺栓扭矩，就能平稳完成拆卸，不会出现拉马爪滑脱、断裂的安全问题。工装的所有外露金属表面都做了发黑防锈处理，适合在维修车间的油污、潮湿环境下长期存放使用，螺栓的螺纹部分做了镀硬铬处理，减少油污、铁屑嵌入螺纹导致的旋紧卡滞问题，日常维护只需要定期在螺纹部位涂抹少量润滑脂即可，不需要复杂的保养流程。在离合器生产线下线检测环节，这款工装也可以用于成品离合器的拆解返工，避免拆卸过程中损伤合格的零部件，降低生产环节的返工成本，工装的整体结构没有易损的活动铰接部件，长期使用的可靠性远高于铰接式拉马类工具，是传动系统维修工位必备的专用工装之一。
