轴用挡圈手动拆卸专用工装结构

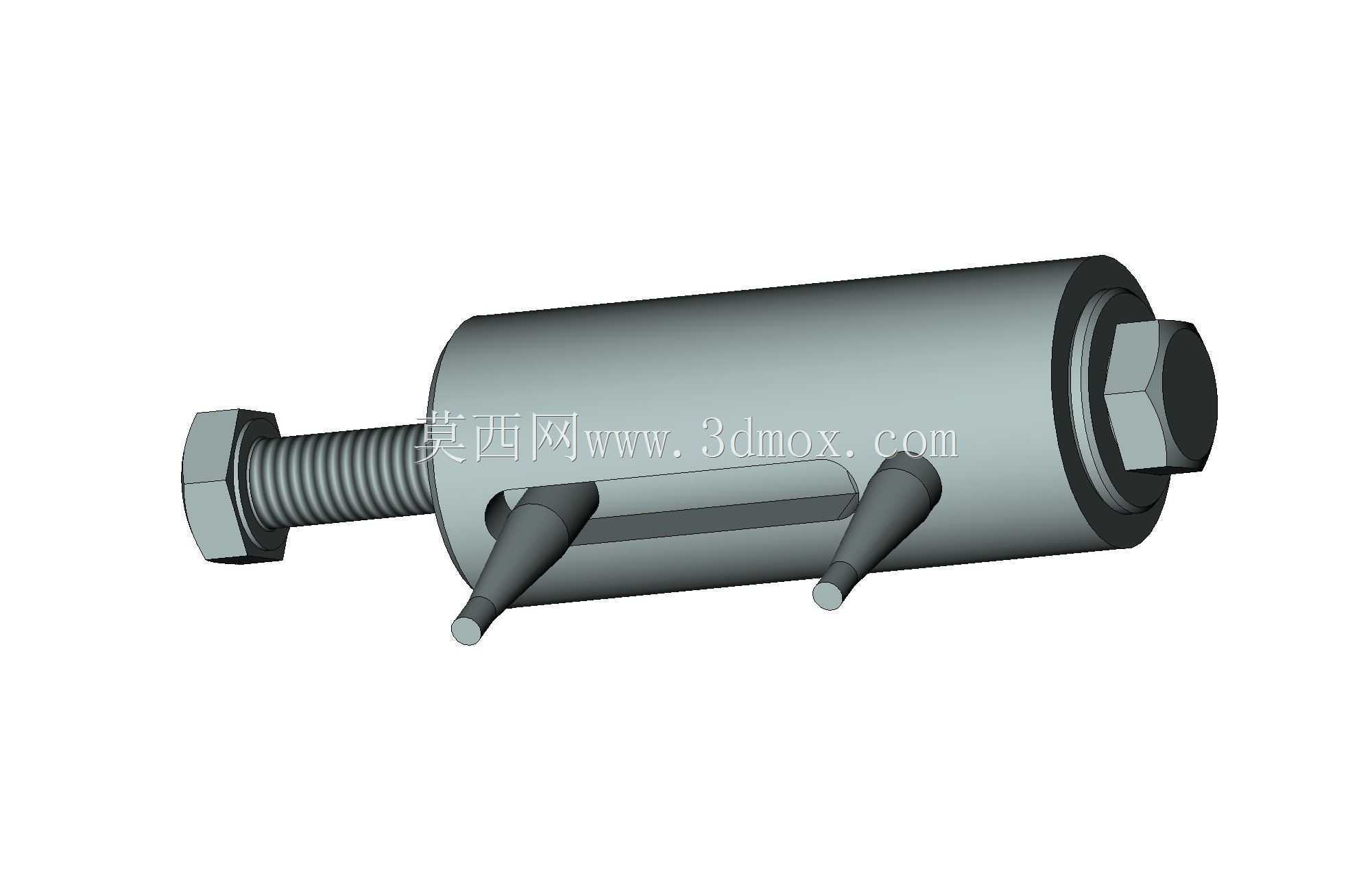

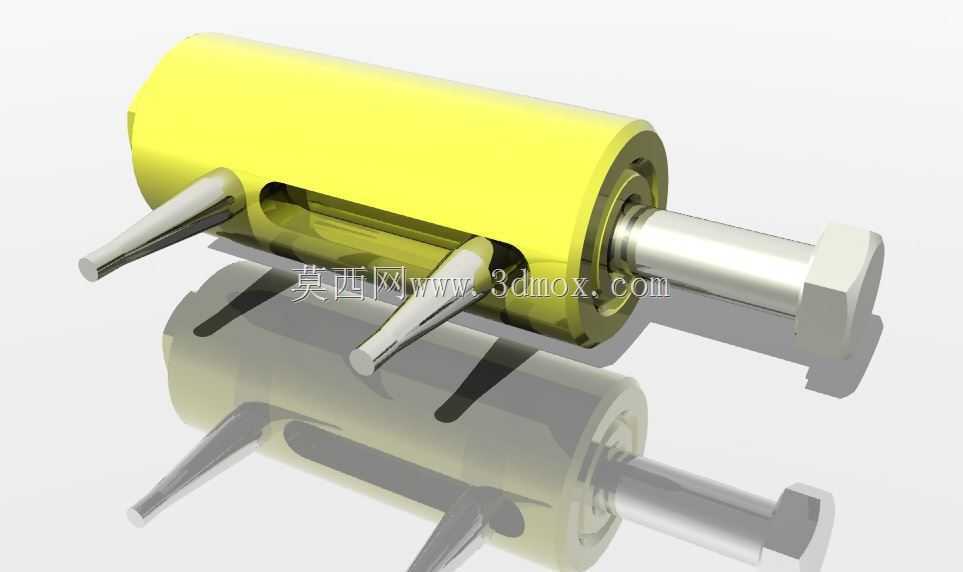

　　在设备维保、零部件拆解的现场作业场景中，轴端挡圈的拆卸一直是容易被忽略却影响作业效率的环节——常规的卡簧钳在面对过盈量较大、安装位置较深的挡圈时，很容易出现钳头滑脱、挡圈变形甚至划伤轴面的问题，这款拆卸工装的设计初衷，就是解决这类现场拆装的痛点。从结构组成来看，整套工装核心由中心螺杆、导向套筒、两个对称布置的卡爪以及端部的受力螺母构成，导向套筒的内孔需要根据待作业的轴径做匹配设计，作业时套筒端面贴合在挡圈外侧的轴肩或者安装基准面上，两个卡爪的尖端精准卡入挡圈的两个拆卸工艺孔内，此时旋转端部的六角螺母，螺杆会带动卡爪沿套筒轴向平稳回拉，整个拉力沿轴的中心线均匀分布，不会出现单侧受力导致挡圈翘曲的问题。

　　不同于普通卡簧钳依赖人手握力提供夹紧与拉拔力，这款工装的受力路径完全通过机械结构传递，作业人员只需要用普通扳手拧动螺母即可输出稳定的拉拔力，哪怕是长期服役、已经出现轻微锈蚀的挡圈，也能平稳拉出，不会因为施力不均导致挡圈崩飞的安全隐患。设计过程中需要重点关注几个尺寸边界：首先是导向套筒的内径，必须比待适配的最大轴径大0.2-0.5mm，既保证套筒能顺利套入轴端，又不会因为间隙过大导致卡爪偏移；卡爪的尖端直径要匹配常规挡圈的工艺孔尺寸，通常控制在1.5-3mm区间，同时卡爪与套筒上的导向槽采用小间隙配合，保证卡爪滑动时无卡滞，导向槽的长度要覆盖挡圈从安装位置拉出到完全脱离卡槽的行程，避免出现行程不足导致拆卸中途卡滞。

　　中心螺杆的螺距选择常规粗牙螺纹即可，兼顾传动效率与自锁性能，不需要额外增加锁紧结构，作业过程中可以随时停在任意行程位置，方便操作人员调整卡爪对位。在实际的车间维保场景中，这类工装尤其适合减速机输出轴、电机轴、液压泵轴这类带挡圈定位的零部件拆解，相比通用卡簧钳，它的作业稳定性更高，对新手操作人员也更友好，不需要刻意控制握力角度就能完成拆卸，能大幅降低挡圈拆卸过程中的零件报废率。另外这套结构的拓展性很强，只需要更换对应内径的导向套筒和对应尖端尺寸的卡爪，就能适配不同直径规格的轴用挡圈，不需要针对单一规格单独制作整套工装，能有效降低维保班组的工具配置成本。结构上没有复杂的异形零件，所有部件都可以采用普通45号钢加工，

　　卡爪尖端做简单的淬火处理提升耐磨性即可，加工难度低，普通车间的机加工班组就能完成自制，非常适合作为设备维保部门的常备专用工装。需要注意的是，套筒的端面要做平面度处理，保证与轴肩贴合时无倾斜，否则拉拔过程中会出现径向分力，轻则划伤轴表面，重则导致卡爪从工艺孔中滑脱。卡爪的根部做圆角过渡，避免应力集中导致长期使用后出现断裂，螺杆与卡爪的连接采用铰接结构，允许卡爪有微小的摆动量，抵消加工与装配过程中的微小误差，提升工装的适配容错率。
