在消费电子、工业控制板卡、嵌入式开发模块的板级互联场景里,这类12针内螺纹直插排母是极为常用的板载互联元件,日常选型和建模时往往容易忽略安装边界和配合公差的细节,实际打样焊接时才会出现干涉、插针歪斜、螺纹锁附不牢的问题。从实际使用场景来看,这类排母主要用在需要频繁插拔的模块连接位置,比如核心板与底板的信号互联、扩展模块与主控板的电源信号传输,区别于普通无螺纹排母,它自带的内螺纹结构可以配合带固定螺丝的排针使用,在振动工况下不会出现接插件松脱、接触不良的问题,尤其适合工业现场的工控板、车载电子模块这类有抗振动要求的设备。

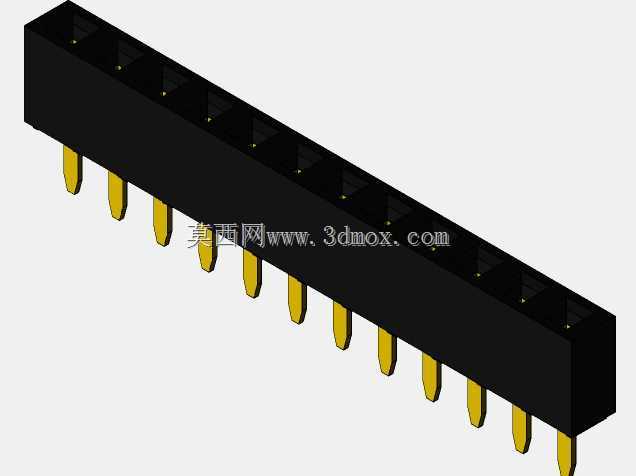

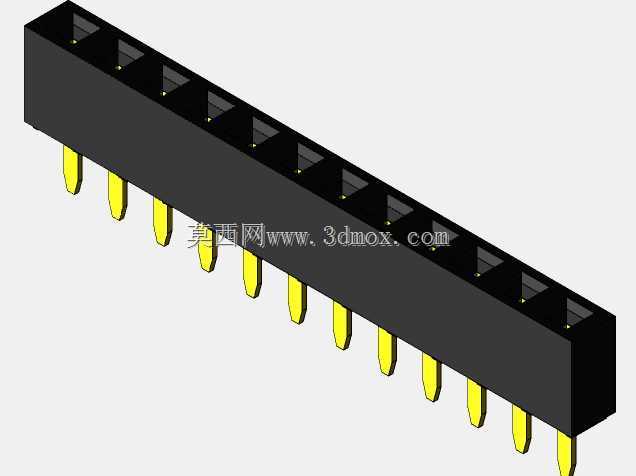

设计这类元件的三维模型时,首先要锁定核心安装尺寸:2.54mm的标准节距是行业通用的排针排母配合尺寸,这个尺寸的公差需要控制在±0.05mm以内,否则和标准排针对插时会出现插针偏位、无法顺利插入的问题。整体长度方向对应12针的排布,总长度30.98mm,这个尺寸需要考虑塑胶本体两端的余量,不能直接用节距乘以针数来计算,否则两端的塑胶挡边会被忽略,实际安装时会和板上其他元件产生干涉。宽度方向2.5mm、高度方向5mm的尺寸,对应的是单排直插排母的标准塑高和本体宽度,建模时需要注意插针伸出塑胶本体的长度,直插THT封装的插针需要穿过PCB板,伸出长度要匹配常规1.6mm板厚的波峰焊工艺要求,过短会导致焊锡无法充分包裹插针形成可靠焊点,过长则会在焊接后顶到板底的外壳或者其他元件。
内螺纹的设计是这个排母的核心特性,建模时不能只做外观示意,需要还原螺纹的实际规格和位置,螺纹孔位于排母两端的固定位,和中间的信号针保持同轴度要求,实际装配时,带螺纹的固定柱和排针端的螺丝配合,既可以起到定位作用,避免插拔时排针受力歪斜导致焊盘脱落,又可以提供足够的锁紧力,在设备运输、长期振动的工况下保证连接可靠性。塑胶本体的建模需要注意内壁的防呆结构吗?不,单排排母没有防呆,但是要注意每个针孔内部的卡位结构,插针插入后会被塑胶内部的倒刺卡住,不会从塑体里脱出,这个细节在建模时如果省略,做结构干涉检查时就无法发现插针装配深度的问题。
从安装边界来看,这类排母在PCB上布局时,本体下方不能布置过高的表贴元件,5mm的塑高虽然不高,但是插针穿过PCB后,板底需要预留至少1mm的空间避免和其他结构触碰;排母长度方向的两端,需要预留至少1mm的操作空间,方便锁紧螺丝的装配,如果空间不足,螺丝刀无法顺利对准螺纹孔,会导致装配效率低下。实际选型时,这类排母的塑胶材质一般是耐高温的PA9T或者LCP,满足波峰焊260℃的高温要求不会变形,插针材质是黄铜镀金,保证接触电阻稳定,建模时可以把不同材质的部分做分层处理,方便后续做渲染或者BOM导出时区分材质。
很多新手建模时容易犯的错误是把针位的数量数错,或者节距做的不均匀,导致导出的STEP文件导入PCB设计软件时和封装不匹配,这个12针的排母,从第一个针的中心到最后一个针的中心距离是(12-1)*2.54=27.94mm,加上两端各1.52mm的塑胶余量,刚好对应总长度30.98mm,这个尺寸链的计算要准确,不能有累计误差。另外插针的宽度是0.64mm的方形针,对应的排母插孔尺寸要留0.05mm的配合间隙,过紧会导致插拔力过大损坏排针,过松则会出现接触不良、信号传输中断的问题。在做整机结构设计时,这类排母的上方需要预留足够的插拔空间,不能被外壳或者其他结构件挡住,否则模块拆装时无法顺利拔下,维护时需要拆解整个设备,大幅提升后期维护成本。
