SOT89封装三引脚贴片芯片三维结构

　　在消费电子、工业控制板卡、电源管理模块的PCB布局设计环节，表面贴装器件的三维结构准确性直接决定了后续SMT贴片工序的良率，尤其是小尺寸封装的半导体元件，一旦引脚共面度、本体尺寸、焊盘匹配度出现偏差，极易出现立碑、虚焊、引脚桥接等生产问题。这款SOT89封装的三引脚贴片元件，是目前中小功率电源管理芯片、小信号三极管、低压差线性稳压器最常用的封装形式之一，在便携设备充电模块、车载辅助电路、工业传感信号调理板上都有极高的应用占比。

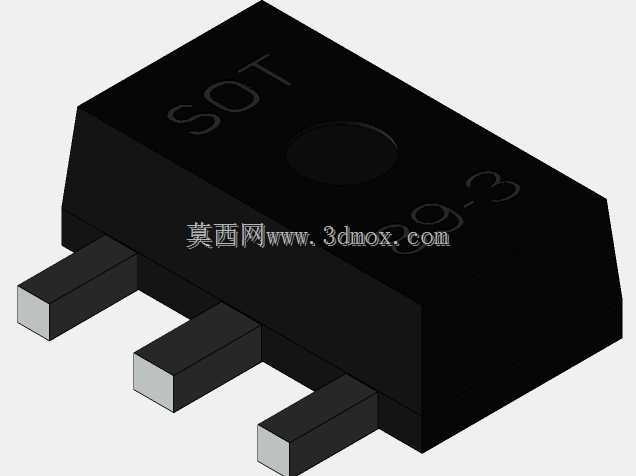

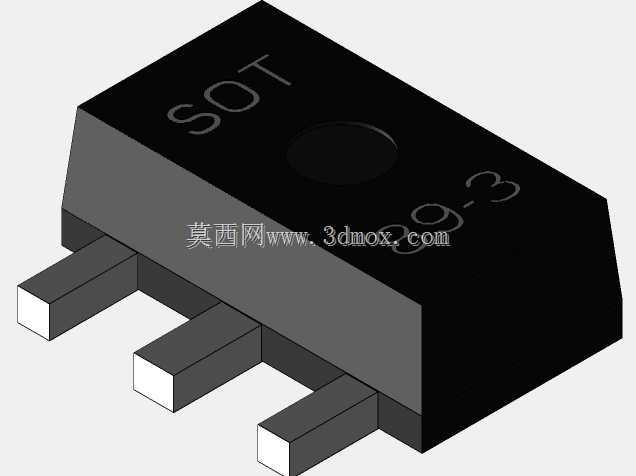

　　从实际设计需求出发，这款封装的结构设计充分平衡了散热性能与安装空间占用：本体采用黑色环氧塑封材质成型，顶面预留的圆形标记点是封装生产过程中的模穴定位标识，同时也可作为贴片工序的视觉对位参考，顶面丝印的SOT-3字符清晰标注封装规格，方便生产过程中的物料核对。三个引脚呈单侧平行排布，引脚间距设定为1.5mm，这个间距参数是行业通用的标准规格，能够匹配绝大多数0805及以上尺寸焊盘的钢网开孔设计，不需要额外定制特殊钢网，可直接适配常规SMT产线的贴装参数。

　　尺寸边界上，这款封装本体长度控制在4.5mm，宽度2.5mm，本体高度1.51mm，三个引脚的伸出长度、厚度都严格遵循JEDEC相关封装标准，引脚末端的切角设计既可以在贴片时引导焊锡爬升形成良好的浸润角，也能避免引脚边缘毛刺导致的相邻焊盘短路。在进行PCB布局时，设计人员可以直接依托这个三维模型进行器件干涉检查，尤其是在板卡空间紧凑、元件排布密度较高的场景下，能够提前规避元件与周边结构件、 taller元件的空间冲突，不需要等实物打样后再发现装配干涉问题，大幅缩短板卡开发的迭代周期。

　　从散热设计的角度来看，SOT89封装相比更小的SOT23封装，本身的本体铜框架接触面积更大，中间引脚通常与芯片的散热焊盘直接连通，在PCB设计时将对应焊盘增加铺铜连接到地层，可实现更高的耗散功率承载能力，适合1W以内的中小功率半导体器件使用。建模过程中严格还原了引脚的弯折角度、本体的拔模斜度、塑封表面的细微纹理特征，甚至引脚端面的金属切面结构都做了还原，能够满足结构设计阶段的装配校验、热仿真建模、产线贴装模拟等多场景的使用需求。

　　在进行整机结构设计时，很多设计人员容易忽略贴片元件的实际高度，导致后续外壳装配时出现元件顶壳的问题，这个模型精准还原了1.51mm的本体高度参数，在进行壳体与PCB的间隙设计时，可以直接以此为基准预留安全间隙，不需要额外预留过多冗余空间，帮助产品实现更紧凑的结构设计。对于SMT产线的编程人员来说，精准的三维模型也可以辅助进行吸嘴选型、贴装高度设定、视觉识别参数调试，减少首件调试的时间成本，降低物料损耗。
