DPDT直插式小型继电器结构设计

　　在工业控制板卡、小型自动化设备的信号回路与小功率负载驱动回路中，这类双组转换触点的直插继电器是极为常见的电控基础元件，很多刚接触电控结构设计的工程师，在做PCB布局时经常会忽略这类元件的实际安装边界与外形干涉问题，最终导致板卡装壳时出现元件顶壳、插针焊接后歪斜卡滞的问题，这个三维结构模型完全还原了元件的真实外形与引脚排布，能帮设计人员在布局阶段就规避这类低级错误。从实际使用场景来看，这类继电器常被用在PLC输出端口的小功率扩容、工控板卡的信号隔离切换、小型机电设备的低压回路通断控制中，相比贴片式继电器，直插封装的版本抗振动性能更好，引脚与PCB的结合强度更高，适合在有轻微振动的工业现场设备中使用，比如小型流水线的控制盒、

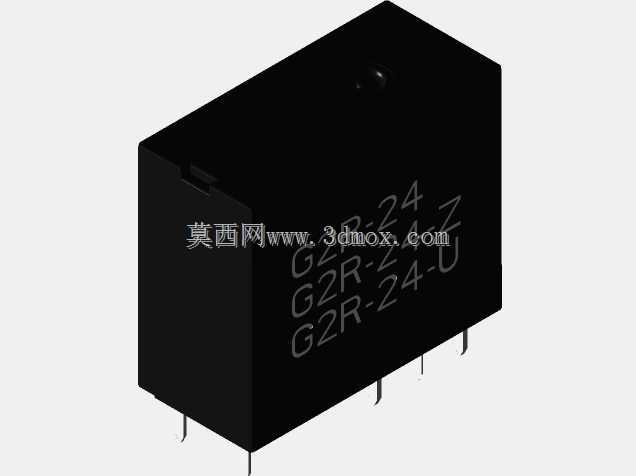

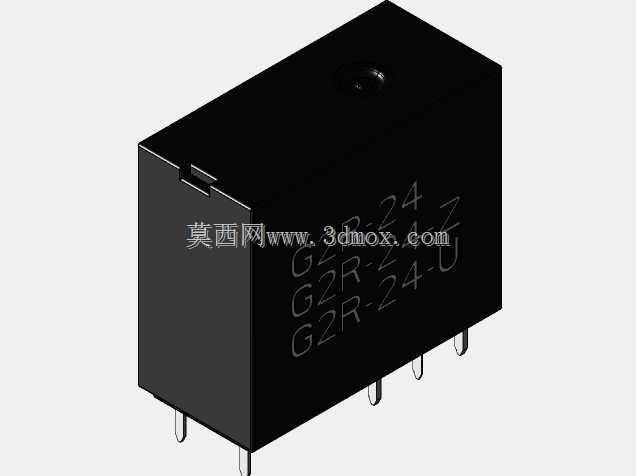

　　台式检测设备的内部电控板、民用机电产品的控制回路里，都能见到同规格元件的身影。从功能特性上看，该款为DPDT双组触点结构，也就是两组独立的常开常闭转换触点，可同时实现两路回路的切换控制，触点的排布与外壳的标识完全对应，外壳表面丝印的型号标识清晰对应引脚定义，设计建模时完全还原了外壳表面的字符位置与凹陷细节，做整机外观渲染或者结构评审时，能直观呈现元件的真实装配效果，不会出现模型与实物不符导致的评审误判。设计思路上，建模时优先保证安装相关的尺寸精度，首先确定了引脚的中心距与伸出长度，引脚的直径公差按照行业通用的直插元件引脚标准设定，确保PCB封装绘制时的焊盘尺寸能完全匹配，不会出现插不进或者焊盘过大导致虚焊的问题；

　　其次是外壳的外形轮廓，四个边角的倒角、顶部的工艺凹点、侧面的脱模斜度都按照实物的注塑件特征还原，没有做过度简化，避免在做结构干涉检查时，因为模型倒角缺失导致误判干涉量。外形尺寸方面，元件本体长度29mm、宽度13.5mm、高度25.5mm，这个尺寸是包含引脚伸出长度的总高度吗？不，建模时明确区分了本体高度与引脚伸出长度，本体的塑封部分高度为23mm，引脚从塑封底部伸出的长度为2.5mm，刚好匹配常规1.6mm厚度PCB的波峰焊焊接插深要求，安装时引脚穿过PCB后露出的焊锡高度控制在1mm以内，不会与PCB背面的其他元件产生干涉。安装边界上，元件在PCB上的占位需要考虑周边的安全间隙，因为继电器工作时线圈会有轻微发热，

　　同时触点通断时存在微弱的电磁辐射，布局时建议在元件周边预留至少2mm的间隙，不要直接贴装热敏电阻、精密运放这类对温度和电磁干扰敏感的元件，模型的外形轮廓完全按照实物的最大外廓绘制，包括外壳侧面的微小脱模凸起都做了还原，在做3D布局检查时，只要按照模型轮廓预留间隙，就能保证实际装配时不会出现元件之间的挤压磕碰。很多工程师在画PCB封装时只看 datasheet 上的平面尺寸，忽略了元件本体的实际立体形状，比如这款继电器的顶部有一个细小的工艺凹点，虽然不影响安装，但如果设备内部的压条刚好压在这个位置，就可能导致外壳受力开裂，建模时还原这个细节，就能在结构设计时提前调整压条位置，避开受力薄弱点。另外，这类直插继电器的塑封外壳都是阻燃PBT材质，表面有细微的磨砂质感，模型在做外观渲染时也还原了这种材质的哑光效果，做产品宣传图或者内部培训资料时，不需要额外调整材质参数就能直接使用。在做设备的BOM统计时，准确的三维模型也能帮采购人员快速识别元件规格，避免买错封装版本，毕竟同型号的继电器还有贴片封装、卧式安装的不同版本，外形尺寸差异很大，有了精准的三维模型对照，就能从设计端减少选型错误的概率。
