M8规格凸台型平钢垫圈结构设计

　　在各类机械装配场景中，紧固件的配套辅件往往决定了整套连接结构的长期可靠性，平垫圈作为最常见的紧固件配套零件，看似结构简单，却在连接副中承担着不可替代的作用。这款M8规格的凸台型钢垫圈，主要适配公称直径8mm的螺栓、螺钉类紧固件，在装配时垫于螺母与被连接件表面之间，首先能够分散螺母承压面对被连接件的局部压应力，避免软质被连接件表面在螺栓预紧力作用下出现压溃、凹陷的问题，尤其在铝合金型材、工程塑料板材、薄钢板这类表面硬度偏低的被连接件上使用时，应力分散的效果尤为明显。

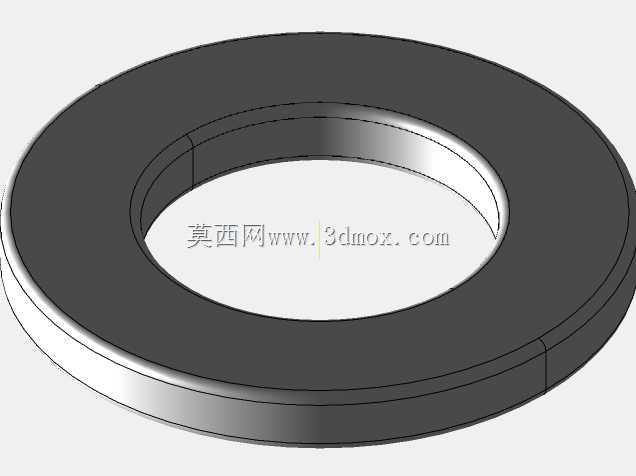

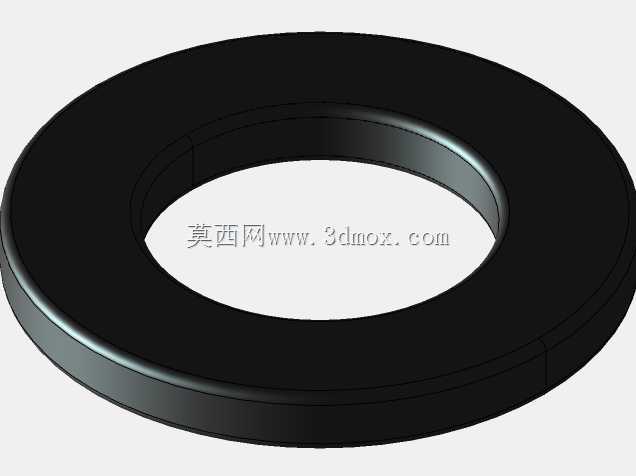

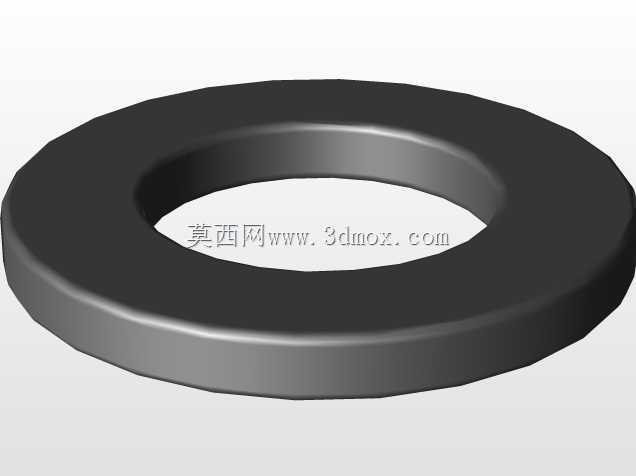

　　从结构设计来看，这款垫圈采用带单侧凸台的结构形式，区别于普通平垫圈的等厚截面设计，凸台侧在装配时可嵌入被连接件的预制沉孔或定位槽内，既能够实现垫圈安装时的径向定位，避免装配过程中垫圈出现偏移、偏心的问题，保证螺栓杆与安装孔的同轴度，也能在承受横向载荷时，通过凸台与孔壁的贴合分担部分剪切力，降低螺栓杆承受的横向剪切载荷，提升连接副的抗滑移能力。垫圈主体采用环形等厚基体加单侧凸缘的结构，整体外径控制在15mm，基体厚度为1.6mm，凸台高度根据常规沉孔深度匹配设计，既不会因为凸台过高导致螺母无法有效压紧，也不会因为凸台过矮失去定位作用。

　　实际选型使用时，需要注意安装边界的匹配：首先被连接件上的安装过孔直径需要略大于螺栓公称直径，同时小于垫圈的主体外径，保证垫圈的承压面能够完全覆盖过孔边缘，避免预紧时垫圈卡入过孔；若需要使用凸台的定位功能，被连接件上的沉孔直径需要与凸台外径采用小间隙配合，沉孔深度略小于凸台高度，保证压紧时凸台能够完全贴合沉孔底面，同时基体面能够压实被连接件表面。在不同的应用场景中，这类垫圈的适配性较强：在低压电气柜的装配中，可用于柜板与安装梁的螺栓连接，避免薄柜板被螺母压变形；在自动化输送线的型材架装配中，配合T型螺栓使用时，能够增大型材槽口的承压面积，避免螺栓预紧时型材槽口出现变形；在小型机床的外覆盖件安装中，凸台结构可以抵消覆盖件安装孔的位置度误差，保证安装后外观面的平整性。

　　从建模逻辑来看，这类垫圈的三维建模需要重点关注几个尺寸的公差匹配：内孔直径需要适配M8螺栓的杆部尺寸，保证螺栓能够顺利穿过同时不会出现过大的径向间隙；凸台与基体的过渡处需要设置微小的倒角，避免热处理或冲压加工时出现应力集中导致的开裂，同时也能避免装配时凸台边缘刮伤被连接件的沉孔表面；垫圈的两个端面需要保证足够的平面度，避免预紧时出现偏载，导致螺栓承受附加的弯曲应力。很多新手工程师在选型垫圈时往往只关注内孔尺寸是否匹配螺栓，忽略外径与厚度的选择，实际上当被连接件的表面硬度较低、或者螺栓预紧力较大时，需要适当选择外径更大、厚度更厚的垫圈，保证承压面的压应力在被连接件的许用压应力范围内；而当安装空间的径向尺寸受限时，则需要在保证承压强度的前提下选择外径更小的垫圈，避免与周边零件出现干涉。

　　这款带凸台的钢垫圈相比普通平垫圈，额外增加了定位功能，在一些对连接位置精度有要求的场景中，能够省去额外的定位销结构，减少零件数量，简化装配工序。比如在小型电机的端盖安装中，使用带凸台的垫圈可以同时实现端盖的径向定位和连接应力分散，不需要在端盖上额外加工定位销孔，既降低了加工成本，也提升了装配效率。在长期受振动的连接场景中，这类垫圈的凸台结构还能防止垫圈在振动过程中出现转动、移位，避免因为垫圈移位导致的预紧力下降，提升连接结构的防松性能。需要注意的是，这类凸台垫圈不适合用于需要频繁拆卸的场合，因为凸台与沉孔的配合在多次拆装后可能出现磨损，导致定位精度下降，同时在被连接件没有预制沉孔的平面连接场景中，凸台侧无法贴合被连接件表面，会导致垫圈倾斜，反而影响连接可靠性，这类场景下应该选择普通等厚平垫圈。
