TO92封装直插三引脚半导体元件三维结构

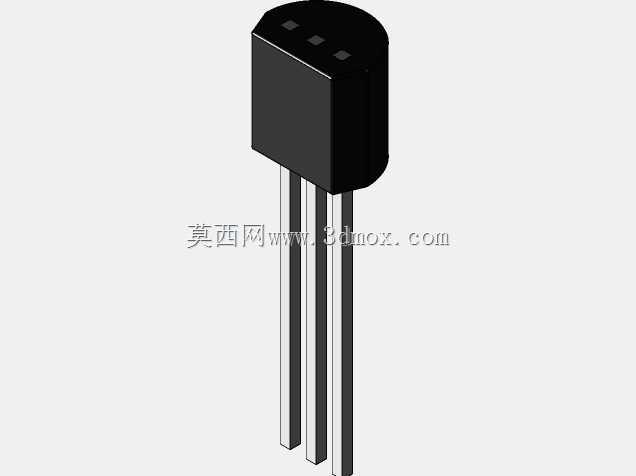

　　在消费电子、工业控制板卡、小型电源模块的通孔插装工艺场景里，TO92封装的三引脚直插元件是极为常见的板载器件，小到充电器里的线性稳压管、家电控制板上的小功率三极管，再到工控信号板上的霍尔传感器、温度传感元件，大量采用这类封装完成板上功能搭载。做PCB布局的时候，工程师首先要卡准的就是这类元件的安装边界，这款模型还原的TO92器件本体宽度3.7mm、高度5mm，引脚采用1.27mm标准节距排布，三个引脚沿本体长度方向平行引出，引脚长度适配常规1.6mm厚度PCB的波峰焊工艺要求，插装后引脚穿出PCB背面的长度控制在2-3mm区间，既满足焊锡浸润的可靠性要求，也不会因为引脚过长造成背面元件干涉。

　　从结构设计逻辑来看，TO92封装采用环氧塑封本体包裹内部芯片，本体顶部做了轻微的圆弧收边，三个引脚从本体底部平直引出，引脚截面为矩形，表面做镀锡处理适配无铅焊接工艺。建模的时候首先要确认引脚的共面度，三个引脚的底端必须处于同一平面，否则在自动插件机作业时会出现插装不到位、引脚顶弯的问题，实际生产中这类元件的引脚共面度公差要求控制在0.1mm以内，模型里严格还原了这一尺寸边界，避免布局时出现工艺误判。本体的侧面做了微小的脱模斜度，这是塑封工艺的必然结构，建模时没有做成完全垂直的直壁，还原了真实量产元件的工艺特征，避免做结构干涉检查时出现误判。

　　实际选型应用中，这类封装的元件大多属于小功率半导体器件，耗散功率普遍在1W以内，不需要额外加装散热结构，依靠引脚和PCB焊盘就能完成散热，所以布局的时候不需要预留散热片的安装空间，只需要在本体周围预留0.5mm以上的电气间隙即可，满足安规要求的同时，也给自动插件机的吸嘴、夹头预留作业空间。模型里还原了本体顶部的三个标记凹点，这是生产过程中用来标识引脚序号的定位特征，对应PCB封装里的1、2、3脚位，做PCB封装匹配的时候，可以直接对应这个凹点位置确认引脚顺序，避免出现元件插反的工艺问题。

　　在做整机结构堆叠的时候，这类直插元件的高度是板上垂直方向尺寸的重要参考，5mm的本体高度属于低矮型直插元件，在外壳内部空间局促的小型设备里，比如USB充电器、小型传感器模块里，这个高度不会和外壳内壁发生干涉，不需要额外做元件让位结构。引脚的1.27mm节距是行业通用的标准节距，对应的PCB焊盘尺寸采用标准圆形焊盘即可，焊盘直径1.8mm，焊盘之间的阻焊桥宽度0.3mm，满足常规PCB制板的工艺能力，不会出现阻焊桥脱落、焊盘连锡的问题。

　　很多刚入行的结构工程师在做板卡布局的时候，容易忽略直插元件的引脚折弯余量，这款模型里的引脚是平直状态，实际生产中如果是手工焊接的小批量产品，有时候会根据布局需要对引脚做90度折弯贴板安装，这时候就要核算折弯后的元件投影尺寸，折弯处距离本体根部至少要保留1.5mm的直线段，避免折弯应力传递到本体内部造成芯片损坏，模型里的引脚长度足够覆盖这类折弯安装的尺寸需求，不管是直插安装还是折弯贴装，都能在模型里提前模拟安装状态，确认和周边元件的间隙。另外这类元件的塑封本体属于硬质环氧材料，耐温范围满足波峰焊260度10秒的工艺要求，建模的时候本体和引脚的结合处做了自然的过渡圆弧，还原了塑封料包裹引脚根部的真实结构，没有出现生硬的直角拼接，做热应力仿真的时候，这个过渡结构的应力集中特征也能更贴近真实情况。
