直插式圆盘变阻器电子元件三维结构

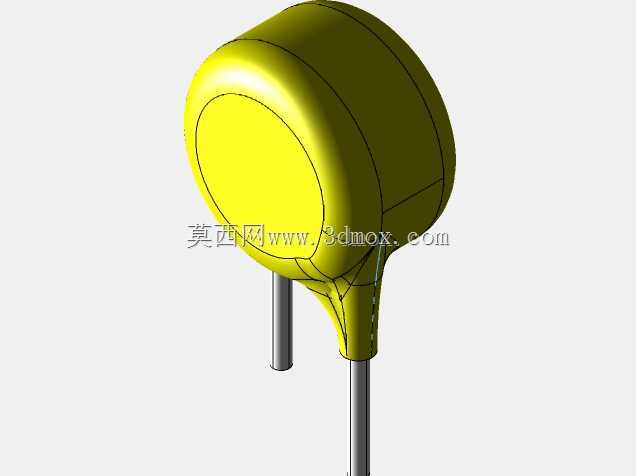

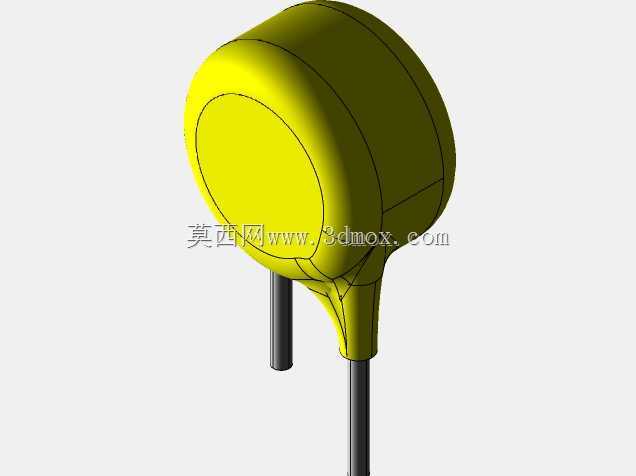

　　在消费电子、工业控制板卡、小型家电控制模块的量产设计环节，直插式圆盘变阻器是板级电路调试、参数校准环节常用的被动元件，这类元件多用于小信号回路的阻值微调，比如音频设备的音量增益校准、小型电源模块的输出电压微调、传感器信号调理回路的零点偏移校准，不需要频繁调节的固定校准场景下，这类THT封装的圆盘变阻器比多圈精密电位器成本更低，抗振动性能更适配非频繁调节的工位。做板卡布局的时候，很多新手工程师容易忽略这类直插元件的本体高度与引脚跨距，等到打样回来才发现元件和外壳结构干涉，或者引脚间距和PCB焊盘不匹配导致波峰焊后出现虚焊、立碑问题，这个三维结构刚好把实际安装的边界尺寸做了还原，本体的圆盘直径、引脚的中心距、引脚伸出本体的长度、

　　本体的厚度都按照实际量产元件的尺寸做了1:1建模，能直接导入PCB结构校验环节，提前排查布局干涉问题。从结构设计来看，这类圆盘变阻器的本体采用酚醛树脂封装，内部是碳膜电阻基片与金属弹片触点，顶部的调节槽预留了螺丝刀调节的空间，两个直插引脚采用镀锡铜材质，引脚直径适配常规0.8mm的PCB钻孔尺寸，波峰焊时焊锡能顺着引脚浸润到焊盘，形成可靠的焊点。本体的圆盘造型一方面是为了适配内部圆形碳膜片的排布，最大化利用封装空间做到对应阻值范围，另一方面圆润的本体边缘不会在插件工序刮伤操作人员的手套，也不会和相邻的电容、电阻元件产生边角磕碰导致元件本体破损。实际选型的时候，除了关注阻值范围、功率参数，结构工程师最在意的就是安装后的高度余量，

　　比如在超薄型适配器、手持检测设备的内部，板卡到外壳的内净空往往只有不到6mm，这个变阻器的本体厚度控制在4.5mm，加上引脚穿过PCB后焊接的焊点高度，整体占用的垂直空间不会超过5.5mm，刚好能适配这类薄型设备的内部空间要求。引脚的螺距也就是两个引脚的中心距是5x2.1mm，这个尺寸是行业通用的THT圆盘变阻器标准跨距，和市面上多数同规格元件的焊盘封装完全兼容，不需要单独修改PCB封装库，直接调用标准封装就能完成布局。做结构装配校验的时候，把这个模型导入整机装配体，就能模拟插件后的实际状态，检查本体和周边的接插件、散热片、结构筋位有没有干涉，尤其是在板卡堆叠的设计里，上层板和下层板的间距往往卡得很紧，提前用三维模型校验元件高度，

　　能避免后期开模后才发现元件顶壳的问题，减少改模带来的成本浪费。这类变阻器的引脚长度也做了还原，引脚伸出本体底部的长度刚好适配1.6mm厚度的常规PCB，插件后引脚露出PCB背面的长度在2mm左右，符合波峰焊的工艺要求，不会因为引脚过长导致焊后剪脚工序碰伤周边走线，也不会因为引脚过短导致焊锡浸润不足。本体侧面的引线过渡位置做了圆弧收边，避免引脚和本体封装的结合位置因为生产过程中的弯折出现应力断裂，提升元件在振动环境下的可靠性，比如在工业现场的控制板卡上，设备运行时会有持续的微振动，这个位置的应力释放结构能避免引脚从本体根部断裂，提升整机的长期运行稳定性。
