在民用消费电子、工业控制设备、低压配电终端的电源输入端口,这类直插式X2安规电容器是抑制差模电磁干扰的核心被动元件,常跨接在交流市电的火线与零线之间,承担滤除电网传导骚扰、吸收浪涌尖峰电压的作用,避免设备自身产生的高频谐波反向污染电网,同时也能削弱电网侧的瞬态脉冲对后级整流、稳压电路的冲击,是开关电源、家电控制板、工业PLC输入模块、充电桩辅助电源等产品EMC设计中不可或缺的器件。
不同于普通直流滤波电容,X2类安规电容需要满足长期交流工况下的耐压稳定性与失效安全性,即便电容击穿也不会引发触电、起火等安全风险,因此在结构设计上首先要保障引脚间距满足安规爬电距离要求,这款电容采用22.5mm的引脚间距,适配PCB上对应安规间距的焊盘布局,避免高压工况下引脚间出现拉弧、爬电问题。电容本体采用长方体塑封结构,整体长度26.5mm、宽度10mm、高度19mm,属于同容量规格里体积较为紧凑的型号,在PCB布局时可以紧贴板边安装,不会占用过多纵向空间,适配薄型化电源模块、紧凑型控制板的空间约束。

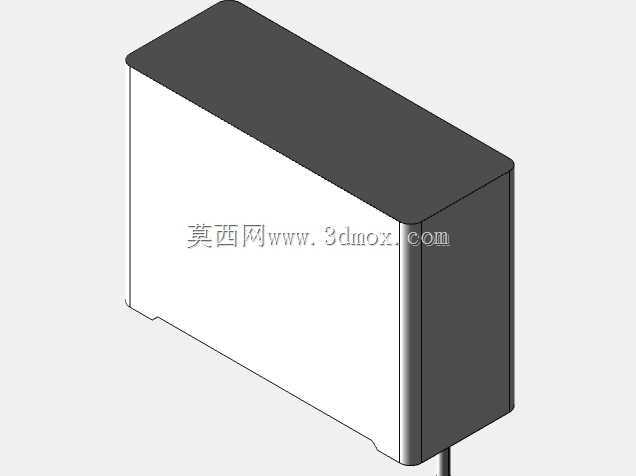

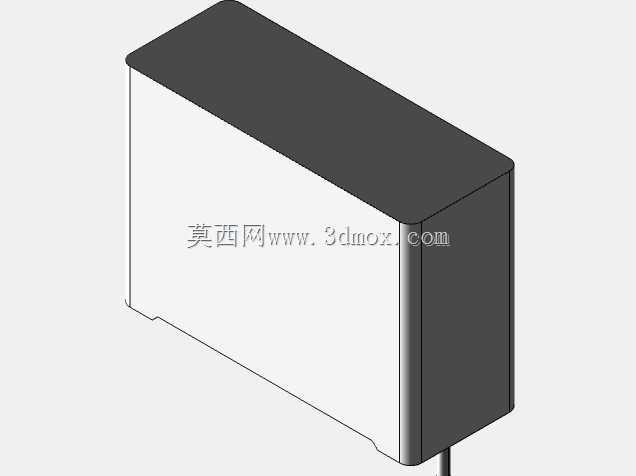

从建模还原的角度看,这款电容的外形细节完全贴合量产实物的特征:本体外壳采用阻燃环氧树脂封装,边角做了小弧度倒角处理,避免生产插件过程中边角磕碰掉屑影响装配;引脚从本体底部两侧引出,引脚直径适配常规0.8mm孔径的PCB焊盘,插件时可以顺畅过波峰焊,不会出现引脚卡滞、焊盘吃锡不良的问题。本体底部设置了微小的定位凸点,插件时可以卡在PCB对应的定位孔位上,过焊时不会出现本体偏移、浮高的问题,保障批量生产时的装配一致性。
在实际设备选型过程中,结构工程师需要重点核对电容的安装边界:本体宽度10mm的尺寸,要求PCB上该元件周边预留至少1mm的安全间隙,避免和周边的电解电容、电阻、接插件等元件出现干涉;19mm的本体高度,需要和设备外壳的内壁预留至少2mm的间隙,防止外壳组装时压到电容本体导致封装开裂。不同于贴片封装的安规电容,这款THT直插封装的型号更适合波峰焊工艺的生产线,抗机械振动能力更强,在有一定振动工况的工业设备、车载辅助电源场景下可靠性更高,不会出现贴片元件常见的焊点开裂失效问题。
设计建模时需要注意,电容的本体表面没有多余的卡扣、定位柱结构,整体是规整的长方体,在做整机结构干涉检查时,可以直接将模型简化为对应尺寸的长方体做碰撞校验,提升装配检查的效率;引脚的伸出长度按照常规量产插件的标准长度设置,预留了足够的过板焊接余量,也方便生产时根据实际PCB厚度裁剪引脚长度。在电源板的布局中,这类X2电容通常会和共模电感、压敏电阻搭配组成EMI滤波电路,紧凑的本体尺寸可以让滤波回路的走线长度尽可能短,减少高频信号的辐射,提升滤波效果,同时也能缩小整个电源输入端口的占用面积,给后级的功率器件、散热结构留出更多设计空间。
