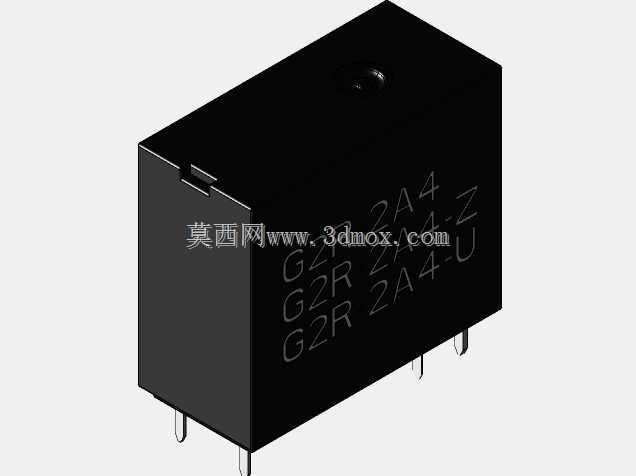

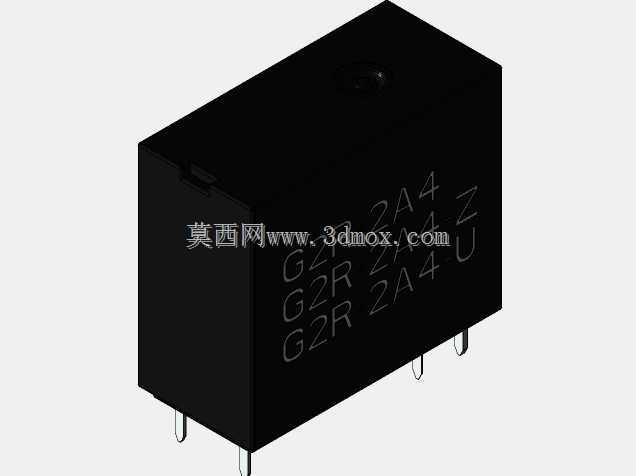

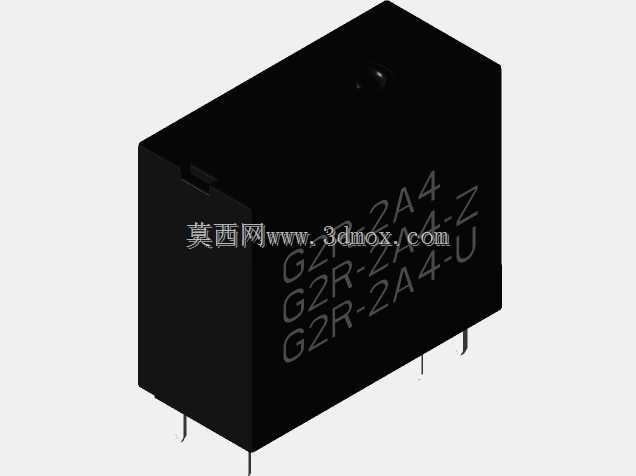

DPST-NO直插式功率继电器三维结构

　　这款直插式功率继电器，在工业控制板卡、小型自动化设备的信号切换与负载通断场景中应用十分广泛，日常做设备电控设计时，这类继电器常被用来实现小信号控制大功率负载的电气隔离，避免主控回路的弱电信号直接对接强电负载，降低主控芯片被浪涌击穿的风险。从结构设计来看，这款继电器采用标准THT通孔插装的引脚布局，外壳为黑色阻燃工程塑料注塑成型，壳体表面丝印清晰标注了型号标识，方便生产环节的物料核对与后期运维的元件替换，壳体顶部预留了小型工艺凹槽，既可以作为生产装配时的定位基准，也能在继电器长期工作发热时提供微小的形变余量，避免壳体热胀挤压内部电磁机构导致动作卡滞。尺寸方面，这款继电器本体长度29mm、宽度13.5mm、高度25.5mm，

　　在做PCB布局时需要预留足够的安装空间，引脚间距符合常规直插功率元件的排布规范，焊接时波峰焊的锡流可以顺畅通过引脚焊盘，不会出现连锡、虚焊的问题，同时引脚伸出壳体的长度经过优化，既能保证插装时穿过PCB板的余量足够，也不会因为引脚过长导致焊接后剪脚工序额外增加工作量。功能特性上，这款继电器为DPST-NO结构，也就是双刀单掷常开型，两组触点在继电器线圈得电时同步闭合，可以同时切断或者接通两路独立的负载回路，相比单刀继电器能节省板卡安装空间，适合需要同时控制两路同规格负载的场景，比如小型电机的正反转前置控制、加热模块的火线零线同步通断，能有效提升电控回路的安全性，避免单极断开时负载端仍然带电的安全隐患。设计这款三维模型的时候，

　　重点还原了继电器的外部装配特征，包括壳体的拔模斜度、引脚的直径与伸出长度、表面丝印的位置比例，没有做过度的内部结构简化，保证模型导入PCB设计软件时，可以直接用来做元件封装的干涉检查，避免结构设计时因为元件尺寸偏差导致外壳装配顶到继电器本体的问题。实际选型使用时，这类继电器的触点载流量可以满足常规小型负载的通断需求，在工控板卡、智能家居控制模块、小型电源切换装置里都能看到同结构产品的应用，布局时要注意继电器线圈的驱动方向，避免周边强电磁元件对继电器动作产生干扰，同时要预留一定的散热空间，因为继电器带载通断时触点会产生轻微发热，紧凑布局时如果周边都是发热元件，会加速触点氧化缩短使用寿命。从建模细节来看，

　　模型的壳体棱角做了符合实际注塑工艺的小圆角处理，没有出现直角尖锐的不符合加工工艺的结构，引脚的根部做了轻微的加粗过渡，还原了实际元件引脚与壳体连接部位的密封结构，这个部位是继电器防尘防潮的关键位置，建模时还原这个细节，能让结构工程师在做防水柜体设计时，更准确评估继电器周边的密封空间需求。另外，这款继电器的安装方向没有强制要求，但是在振动较大的设备场景下，建议将继电器的引脚受力方向与设备振动方向垂直，避免长期振动导致引脚脱焊或者继电器内部触点接触不良，三维模型里标注的安装边界，可以直接给结构设计师做限位筋的设计参考，不需要再反复核对实物样品的尺寸，缩短产品开发的打样周期。
