1210封装贴片电阻芯片三维结构模型

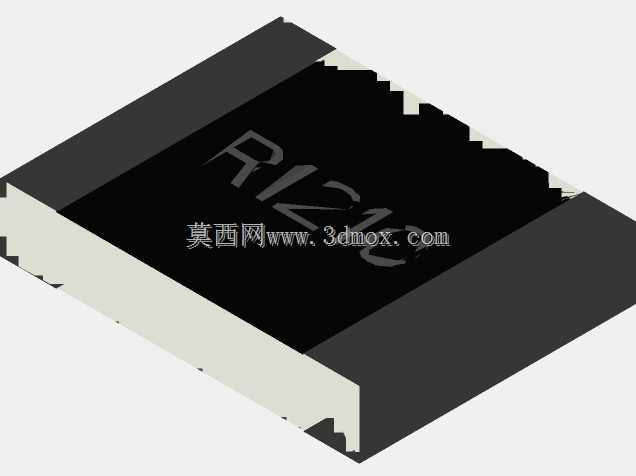

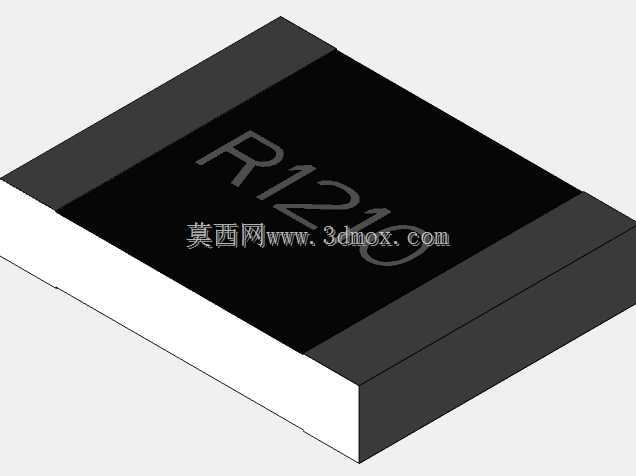

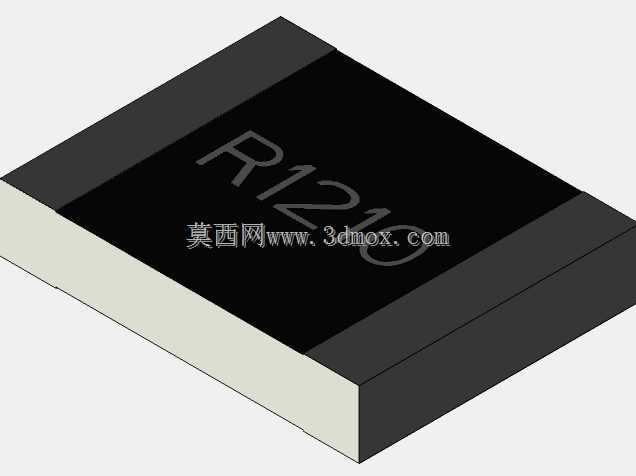

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，贴片电阻是用量最大的无源基础元件之一，1210封装作为中功率贴片电阻的常用封装规格，广泛应用在电源回路限流、信号分压、阻抗匹配、RC滤波等电路场景中，这类元件的三维建模精度直接影响PCB Layout阶段的装配干涉检查、钢网开孔设计、回流焊工艺仿真的准确性。这款贴片电阻模型严格按照1210封装的实际工业尺寸构建，本体长度3.2mm、宽度2.5mm、高度0.6mm，两端电极区域的尺寸、倒角弧度都完全匹配量产元件的实际外形，建模过程中特意区分了黑色电阻本体层、白色陶瓷基底、两端端电极三个不同结构部分，表面印刷的阻值标识区域也做了对应还原，

　　能够满足结构设计阶段的可视化装配校验需求。从设计思路来看，这类SMD元件的建模不需要还原内部的电阻膜、电极层叠结构，核心是要精准还原外部安装边界与外形轮廓，因为在整机结构设计中，这类元件的作用是作为PCB装配的占位模型，用来校验元件与周边结构件、接插件、散热片的安全间隙，避免量产阶段出现元件顶壳、装配干涉等问题。很多初级工程师在做PCB结构协同设计时，往往忽略贴片元件的高度尺寸，只按照封装库的焊盘尺寸预留空间，实际上不同功率等级的1210电阻高度存在细微差异，这款模型按照常规厚膜贴片电阻的0.6mm标准高度构建，两端电极的伸出长度、端电极的弧度都做了写实处理，在做DFM可制造性检查时，可以直接导入模型模拟回流焊过程中的元件立碑、

　　偏移风险，也能用来校验SMT贴片机的吸嘴吸附位置是否合理。在实际的设备应用中，这类贴片电阻几乎覆盖了所有带电路板的电子设备，从手持消费电子的主板，到工业PLC的IO模块，再到车载电控单元的驱动板，只要是采用表面贴装工艺的电路板，都会用到不同封装的贴片电阻，1210封装因为额定功率比0805、0603封装更大，通常用在电源输入回路、功率驱动回路等需要承受更高功耗的位置，对应的安装空间预留也需要比小封装元件更充裕。建模时特意将模型的坐标系原点设置在元件本体底部中心位置，和PCB封装库的原点保持一致，导入结构装配文件时可以直接和焊盘位置对齐，不需要额外调整坐标，两端电极的下表面和PCB接触的平面做了完全平整处理，

　　能够真实模拟元件焊接后的装配状态，不会出现模型和PCB板面存在间隙的问题。不同于定制结构件需要做复杂的内部结构建模，这类标准电子元器件的三维模型核心是尺寸精度与装配基准的准确性，不需要做冗余的细节刻画，模型的面数做了优化处理，在整机大装配文件中导入时不会占用过多系统资源，同时关键的外形尺寸、安装边界完全符合行业通用标准，能够满足不同设计场景下的使用需求。在做整机热仿真分析时，这款模型也可以作为热源占位模型使用，按照1210电阻的额定功率设置热耗参数，就能模拟元件工作时的温升对周边器件的影响，因为模型的外形尺寸和真实元件一致，热辐射、热传导的计算边界也能和实际工况匹配，避免因为模型尺寸偏差导致仿真结果失真。很多结构工程师在做板卡装配设计时，往往会忽略贴片元件的高度累积误差，比如多颗高尺寸元件并排布置时，和上方屏蔽罩的间隙预留不足，这款模型的高度尺寸严格按照行业标准的上限值构建，在做间隙校验时能够覆盖绝大多数量产元件的尺寸公差，减少设计迭代次数。
