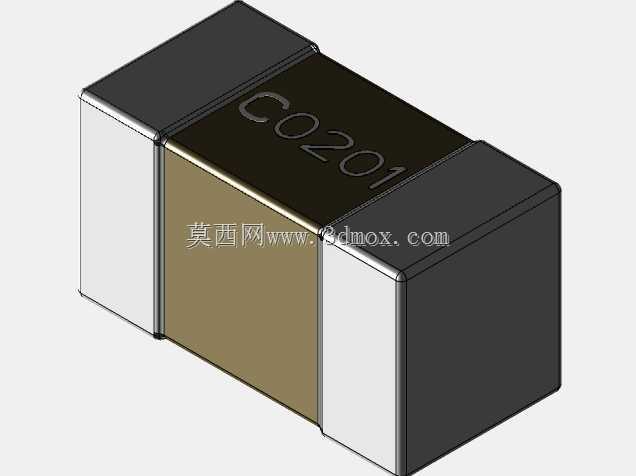

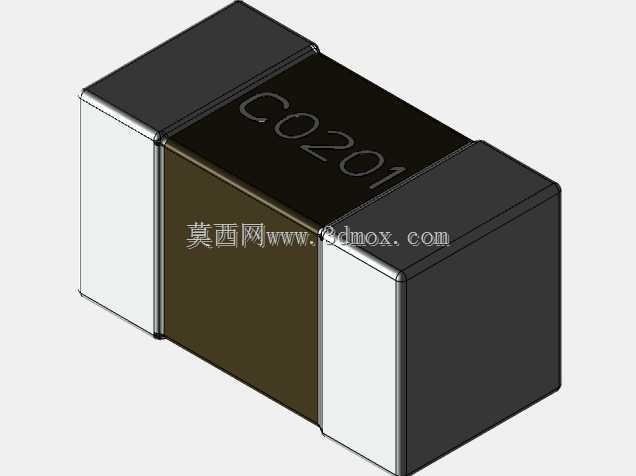

0201规格贴片多层陶瓷电容三维结构

　　在消费电子、通信设备、工业控制板卡的高密度PCB设计场景中，0201封装的MLCC是应用占比极高的被动元件，这类超小型贴片电容承担着电源去耦、信号滤波、高频旁路、谐振匹配等核心电路功能，是高密度表面贴装工艺中不可或缺的基础元器件。不同于传统通孔插装电容，0201规格MLCC采用无引脚矩形片式结构，完全适配SMT回流焊工艺，能够在极小的板卡占用面积下实现稳定的容值输出，满足便携设备、高频通信模块对元器件小型化、轻量化的严苛要求。

　　从结构设计逻辑来看，这款0201 MLCC采用多层陶瓷介质叠层结构，内部由交替印刷的陶瓷介质层与金属内电极叠压共烧而成，两端设置三层结构的端电极：最内层为与内电极连通的银钯合金层，中间为阻挡镍层，最外层为可焊性优异的锡铅或纯锡镀层，既保证内电极与外部焊盘的可靠电气连接，也能在焊接过程中阻挡焊料侵蚀内部电极，避免出现电极熔蚀、焊接失效的问题。建模过程中严格还原了端电极与陶瓷本体的衔接结构，端电极边缘做了微小的圆弧过渡处理，完全匹配实际量产元件的成型工艺特征，没有出现直角锐边这类不符合生产实际的结构错误。

　　外形尺寸与安装边界是这类微型元件建模的核心管控点，这款元件的长度控制在0.6mm，宽度为0.3mm，整体高度0.33mm，完全遵循EIA标准0201封装的尺寸公差要求。在PCB布局的焊盘设计匹配上，建模时同步预留了标准的焊盘占位参考，两端焊盘的推荐尺寸为长0.3mm、宽0.3mm，焊盘内侧间距0.3mm，能够保证回流焊过程中元件的熔融焊锡表面张力平衡，避免出现立碑、偏移、虚焊等SMT工艺缺陷。对于做整板PCBA三维装配校验的工程师来说，这个尺寸精度的模型可以直接导入板卡装配文件，校验元件与周边结构件、 taller元件的安全间距，避免生产阶段出现元件干涉、贴装头碰撞等问题。

　　不同于大规格封装的电容，0201 MLCC因为尺寸极小，在结构建模时很容易忽略端电极的厚度公差与陶瓷本体的棱角细节，实际量产中陶瓷本体的棱边会有微米级的倒角，避免叠压烧结过程中出现应力集中导致的本体开裂，同时端电极的镀层厚度会根据焊接工艺要求做管控，保证镀层厚度在5-10微米区间，既保证可焊性，也不会因为镀层过厚导致元件整体尺寸超差。建模时对这些细节都做了还原，没有将元件简化为简单的三色拼接方块，而是区分了陶瓷本体的哑光黑色外观、端电极焊接面的亮银色金属质感，以及端电极与本体衔接处的微小台阶结构，完全匹配实物元件的视觉特征与结构特征。

　　在实际电路应用中，这类0201 MLCC的容值覆盖范围从0.5pF到10μF不等，额定电压覆盖6.3V到50V区间，不同容值与电压等级的元件外形尺寸完全一致，仅内部陶瓷介质层数与介质厚度存在差异，因此这个三维结构模型可以作为通用0201 MLCC的封装模型使用，适用于所有同封装规格的贴片电容布局校验、装配仿真、SMT贴装程序模拟等场景。对于刚接触高密度PCB设计的结构工程师来说，通过这个模型可以直观理解微型贴片元件的结构特征，在做板卡堆叠设计时精准管控元件的高度空间，避免因为对元件尺寸认知偏差导致的结构干涉问题，比如在设计便携设备的主板屏蔽罩时，就可以根据这个模型的0.33mm高度，预留足够的屏蔽罩内部空间，同时兼顾板卡的整体厚度控制需求。

　　在SMT生产制程的仿真环节，精准的元件三维模型也是贴装程序校验的基础，通过导入该模型可以模拟贴装吸嘴的拾取位置、吸嘴下压高度，避免因为模型尺寸偏差导致吸嘴拾取偏移、压伤元件本体等问题。同时在做DFM可制造性分析时，这个模型可以辅助校验元件之间的最小安全间距，按照SMT工艺要求，0201元件之间的最小间距需要控制在0.15mm以上，结合精准的三维模型就可以在设计阶段提前排查间距不足的问题，减少后期改板的成本与周期。
