TO220封装三引脚直插功率器件结构

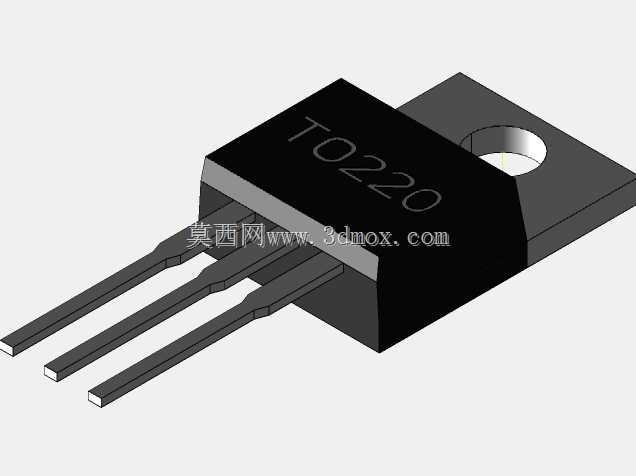

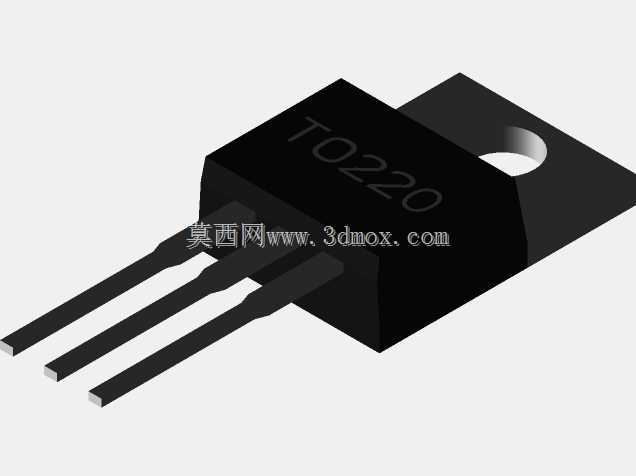

　　在各类电力电子控制板卡的布局设计中，直插式功率半导体的安装适配是结构工程师绕不开的细节环节，这类带散热安装位的封装器件，广泛出现在开关电源、电机驱动板、线性稳压电路、功率放大模块的板上布局里，承担着功率变换、电流通断、电压稳压的核心载流功能，其结构尺寸的精准度直接决定了PCB开孔、散热片匹配、装配间隙是否符合生产要求。这款三引脚直插封装结构，采用行业通用的TO220标准封装构型，设计时首先锚定了引脚的核心节距参数，三个平行引出的引脚中心间距设定为2.54mm，完全匹配通用万用板、标准PCB的2.54mm网格孔位设计，不需要额外调整孔位偏移，能直接适配常规波峰焊、手工焊的生产工艺，引脚采用扁平直出结构，截面尺寸经过优化，既保证足够的载流截面积满足大电流通过的强度要求，又能在插装时顺利穿过PCB金属化孔，不会出现插装卡滞、引脚变形的问题。封装主体的塑封部分尺寸控制严谨，宽度4.6mm、长度10.4mm、整体高度20mm，这个尺寸边界是在实际选型装配中反复验证的合理值：塑封宽度过大会挤占相邻元件的布局空间，导致板上元件排布密度被迫降低，尺寸过小则无法容纳内部的半导体芯片、键合引线结构，容易出现封装内部绝缘距离不足的耐压问题。塑封主体上方延伸出的带孔金属散热片是这类封装的核心结构特征，散热片上的安装圆孔位置经过精准定位，装配时既可以通过螺丝直接将器件锁固在铝制散热型材上，填充导热硅脂后实现芯片热量向大散热面的传导，

　　也可以在小功率应用场景下直接利用该孔位做板上辅助固定，避免器件在震动环境下出现引脚脱焊、本体歪斜的问题。设计建模过程中，特意还原了实际器件的工艺细节：塑封本体表面的标识区域做了微凹处理，和真实器件的激光标识位结构一致，引脚与塑封本体的结合处做了过渡圆角，避免建模时出现直角应力集中的失真结构，散热片与塑封本体的结合面做了贴合处理，还原真实生产中散热片与塑封部分的压合装配结构，没有出现建模常见的面重叠、间隙过大的问题。在实际设备应用场景里，这类封装的器件往往是板上的主要发热源，建模时预留的散热片安装间隙、引脚伸出长度都和实际生产要求一致：引脚伸出塑封本体的长度足够穿过1.6mm标准厚度PCB后留出2-3mm的焊锡弯脚余量，

　　不会因为引脚过短导致焊接强度不足，也不会因为引脚过长造成剪脚工序的额外工作量；散热片的平面度在建模时做了基准约束，保证装配时散热片与外接散热器的贴合面积足够，不会因为结构翘曲导致热阻升高，影响器件长期工作的可靠性。对于做电源类产品结构设计的工程师而言，这类标准封装的精准三维模型能直接导入PCB装配环境，做干涉检查时可以提前预判器件与周边电容、接线端子、外壳结构的间隙，避免打样后才发现元件顶壳、散热片与相邻元件短路的问题，尤其是在做紧凑型电源模块设计时，每一个元件的外形边界都需要精准把控，20mm的整体高度刚好适配常规开放式电源的内部高度空间，不会超出外壳的内部净高限制。在做整机装配的工艺性检查时，

　　这个模型的结构也能辅助评估生产工序的合理性：三个引脚的直线度、共面度在建模时做了约束，和真实来料的引脚共面度公差要求匹配，不会出现模型引脚共面度过高导致实际生产时虚焊的误判；散热片安装孔的位置与引脚的相对位置精准，锁螺丝时螺丝刀的操作空间可以通过模型提前模拟，不会出现螺丝批头碰到塑封本体、刮伤周边元件的问题。很多刚入行的结构工程师在做电子设备结构设计时，往往忽略这类标准封装元件的模型精度，随便找个简化模型代替，最后打样时才发现孔位不对、尺寸偏差导致装配失败，而这款还原度足够的封装结构，完全按照实际量产器件的尺寸边界构建，能覆盖从原理图选型、PCB布局、结构干涉检查、生产工装设计的全流程使用需求，不管是做小功率充电器、直流电机驱动板、工业控制电源还是音频功率放大电路的结构设计，都能直接调用该模型完成布局校验，减少反复核对器件规格书尺寸的重复工作量，也能避免因为尺寸记错导致的设计返工。
