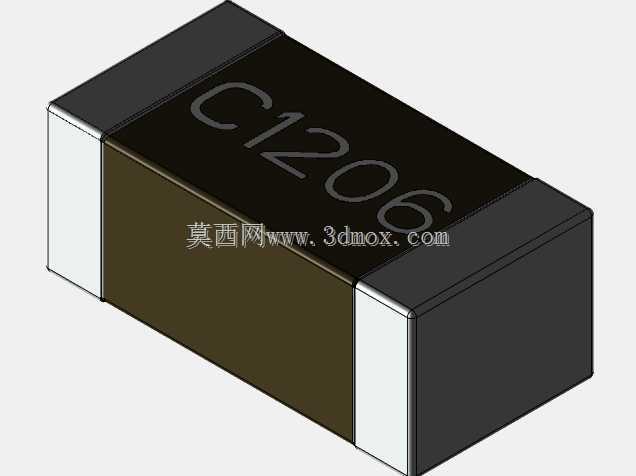

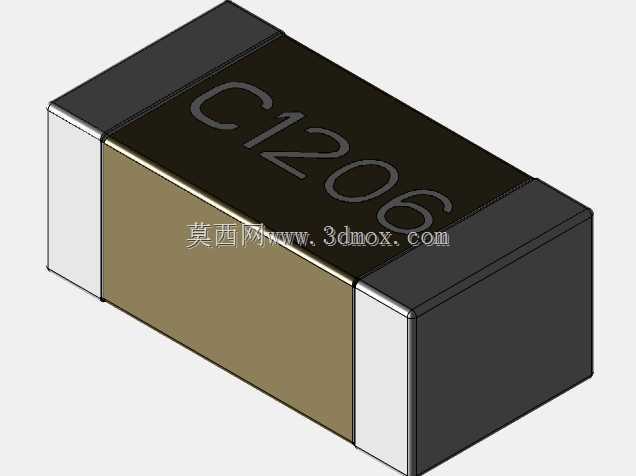

1206封装贴片多层陶瓷电容器三维结构

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，1206封装的MLCC是应用频次极高的被动元件，这类元件承担着电源去耦、信号滤波、直流隔离、高频旁路等核心电路功能，其三维模型的精度直接影响PCB装配仿真、结构干涉检查、SMT产线钢网设计的最终落地效果。不同于插件式电容的引脚安装逻辑，这款贴片电容采用全表面贴装结构，两端的金属端电极是焊接时与PCB焊盘形成合金结合的核心部位，建模时需要严格还原端电极的金属层厚度、倒角弧度，避免仿真时出现焊膏量计算偏差，导致实际生产中出现立碑、虚焊等工艺缺陷。从实际选型适配的角度看，这款电容的外形尺寸严格遵循EIA封装标准，长度3.2mm、宽度1.6mm、高度1.27mm，

　　这个尺寸边界是PCB封装库绘制时必须卡死的硬指标，在高密度板卡布局中，相邻元件的安全间距、元件与结构件的避让距离都需要基于这个实体尺寸核算，比如在电源模块的输入输出端排布多颗并联MLCC时，既要保证电容的去耦半径满足电路设计要求，也要避免元件本体与周边的散热片、连接器外壳、屏蔽罩支架出现物理干涉。设计这款三维模型时，没有做过度的工艺细节简化，陶瓷本体的棱角做了符合实际生产工艺的微小倒角处理，还原了MLCC生产过程中烧结、倒角工序带来的真实外形特征，避免模型棱角过于锐利导致装配仿真时出现虚假干涉报错；两端的端电极与陶瓷本体的结合面做了贴合处理，没有出现缝隙或错位，还原了端电极三层金属结构（底层银电极、中间镍阻挡层、

　　表层锡铅或纯锡镀层）的外轮廓特征，虽然没有拆分内部电极层的微观结构，但对于结构设计、SMT工艺仿真、整机装配校验的场景来说，这个精度已经完全满足使用需求。在实际的设备应用场景中，这类1206封装MLCC的适用场景覆盖极广，从工业PLC的IO接口板、伺服驱动器的电源板，到家用路由器的主板、车载影音系统的控制板，只要是采用表面贴装工艺的PCB板卡，几乎都能看到它的身影。不同于0402、0603等更小封装的电容，1206封装的MLCC可以做到更高的容值与更高的额定电压，在电源回路的大容量滤波场景中更具优势，同时它的元件尺寸更大，手工焊接、返修的操作难度更低，在小批量试制的工控板卡中应用占比很高。

　　建模过程中特意区分了陶瓷本体与端电极的外观质感，陶瓷本体呈现哑光深黑或深棕的烧结陶瓷质感，端电极呈现亮银色的金属镀层质感，在做产品渲染、装配可视化展示时，可以直观区分不同结构部位，方便工艺人员快速识别元件极性（虽然常规MLCC无极性，但部分特殊容值的1206电容会在端电极附近做极性标识，模型预留了标识位的添加空间）。从安装边界的角度看，这款电容的焊接焊盘尺寸推荐按照IPC-7351标准的密度等级设计，在高密度布局场景下可以采用小尺寸焊盘提升布线空间，在高可靠性工业场景下可以采用加大焊盘提升焊接强度，模型的端电极尺寸完全匹配标准焊盘的设计范围，导入PCB设计软件后可以直接与封装库对齐，不需要额外调整尺寸比例。很多初级结构工程师在做板卡堆叠设计时，容易忽略MLCC的实际高度，只参考封装库的丝印外框做布局，导致后期装配时电容顶到外壳或导热垫，这款三维模型严格还原了1.27mm的本体高度，在做结构干涉检查时可以直接读取Z向尺寸，提前规避这类设计失误。另外，在做SMT产线的吸嘴选型仿真时，模型的顶面平面度、本体重量分布特征也可以为吸嘴选型提供参考，1206封装的元件重量适中，采用常规的SMT贴片机通用吸嘴就可以完成拾取，模型顶面的平整区域完全匹配吸嘴的接触面积要求，不会出现拾取偏移的问题。
