2220封装贴片MLCC电容三维结构设计

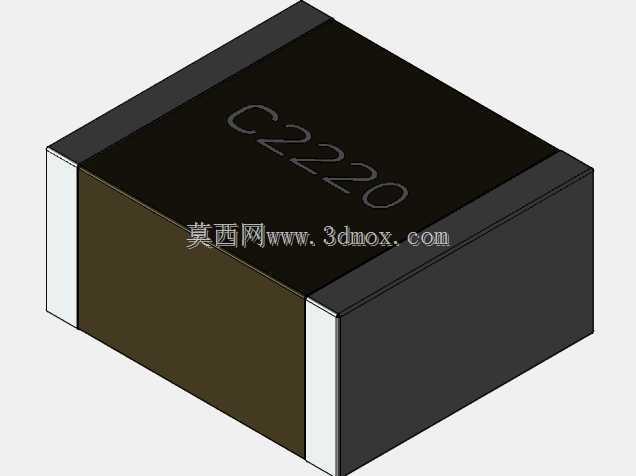

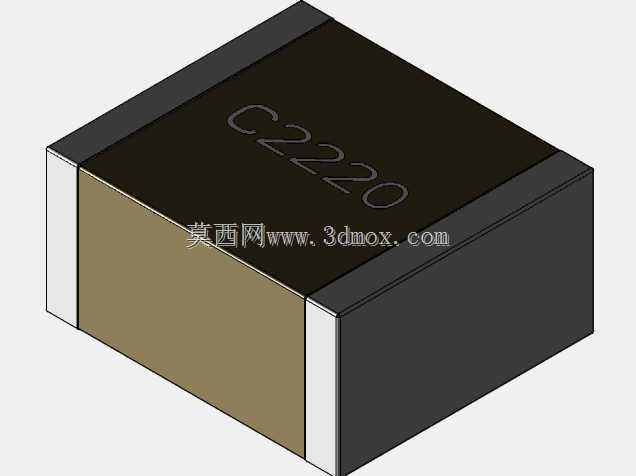

　　在高密度PCB组装的工程场景里，2220封装的多层陶瓷贴片电容是板级电源滤波、高频去耦、储能回路里的常用器件，做板级结构布局、SMT产线钢网设计、器件干涉校验的时候，精准的三维模型能帮结构工程师提前规避很多组装阶段的隐性问题。很多刚接触板级结构设计的工程师容易忽略这类无源器件的实体尺寸边界，只调用EDA软件里简化的二维封装符号，等到样机打样阶段才发现电容和周边的结构件、接插件、散热片存在空间干涉，或是器件高度超出了壳体的内部净空要求，导致整板返工，耽误项目进度。这个模型还原的是2220封装MLCC的真实实体结构，整体外形为标准长方体结构，两端是镀锡的端电极，端电极的厚度、倒角都按照实际量产器件的公差做了还原，

　　主体陶瓷介质部分的表面质感、端电极与陶瓷本体的衔接结构都做了写实处理，没有做过度简化。从安装边界来看，这款电容的长度为5.72mm，宽度为5mm，本体高度2.79mm，在做PCB布局的时候，焊盘的尺寸要匹配端电极的宽度，器件周边需要预留的组装间隙不能小于0.2mm，尤其是在波峰焊、回流焊的工位上，足够的间隙能避免器件立碑、移位的焊接缺陷。设计这个三维模型的时候，首先考虑的是SMT仿真的适配性，端电极的平面度、本体的形位公差都按照行业通用的MLCC器件规范设置，导入到PCB结构装配文件里的时候，可以直接和焊盘做装配约束，不需要额外调整尺寸比例。很多工程师在做电源类产品的结构设计时，

　　会在电源输入输出端布置多颗2220封装的大容量MLCC，这类电容相比小封装的0805、0603电容，容值更大，能承受的纹波电流更高，但是对应的体积也更大，如果在布局阶段没有精准的三维模型做参考，很容易出现电容和屏蔽盖、导热垫、固定螺柱的空间冲突。比如在做车载控制器的板级设计时，PCB板到上盖的净空通常只有3mm，这时候2.79mm高度的2220电容就需要精准定位，不能布置在螺柱、加强筋的正下方，否则组装的时候会压碎电容本体，造成电路短路。另外在做整机的振动仿真、跌落仿真的时候，精准的电容模型也能赋予准确的质量参数，仿真结果更贴近实际工况，不会因为模型简化导致质量分布计算偏差，影响仿真的可信度。端电极的结构设计上，

　　模型还原了实际器件端电极的三层结构特征，外层的镀锡层、中间的镍阻挡层、内层的银浆层的衔接位置都做了写实处理，在做焊接工艺仿真的时候，可以准确模拟焊锡在端电极上的爬锡高度，帮助工艺工程师优化钢网开口的尺寸和厚度，减少虚焊、焊锡短路的不良率。很多人觉得贴片电容是标准件，随便找个方块代替就行，但实际工程里，不同厂家的2220电容虽然标称尺寸一致，但是端电极的倒角大小、本体的边角弧度会有细微差别，这个模型采用了行业通用的中位尺寸设计，适配绝大多数主流厂商的同规格器件，不管是做消费电子、工业控制板卡还是车载电子的结构设计，都能直接调用，不需要反复核对尺寸。在布局高频信号回路的时候，MLCC的安装位置会直接影响滤波效果，三维模型可以帮助工程师直观看到电容和芯片引脚的距离，优化走线路径，减少引线电感带来的高频性能衰减。另外在做自动化产线的吸嘴选型、飞达配置的时候，精准的器件外形尺寸也能帮助设备工程师提前确认吸嘴的适配性，避免因为器件尺寸偏差导致吸料偏位、抛料率过高的问题，提升SMT产线的生产良率。
