IEC型THT面板安装电源连接器结构

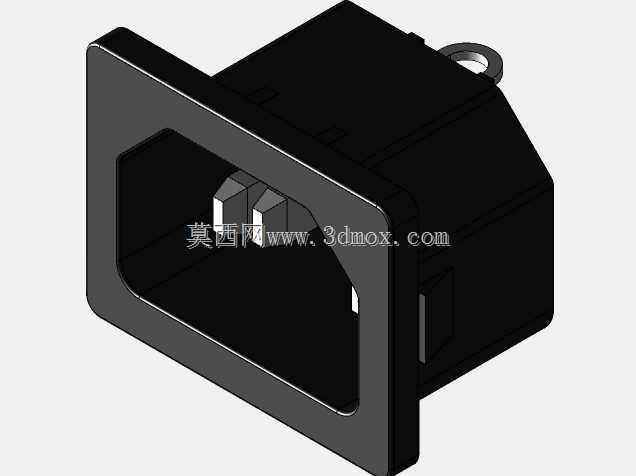

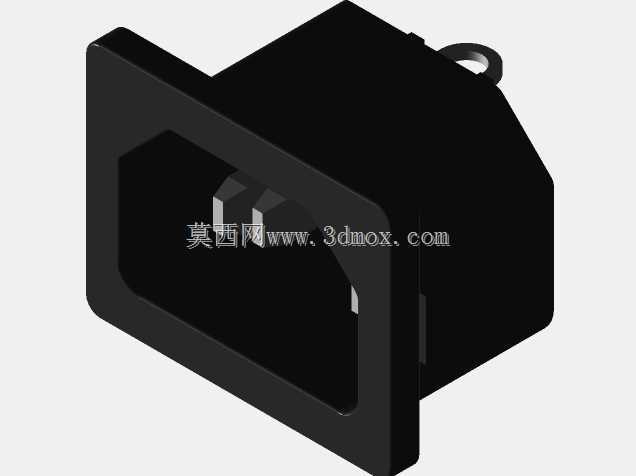

　　在各类工业控制设备、台式电子仪器、服务器机柜、商用供电终端的结构设计环节，板装式电源输入接口的选型与适配，是结构工程师在整机布局阶段需要反复核对安装边界的核心元件之一，这款THT焊接型IEC电源连接器，就是针对板对面板直装场景设计的标准化供电接插件，在实际设备装配中承担着交流市电输入、设备内部供电回路导通的基础功能。不同于常见的外露式接线端子，这款连接器采用面板嵌入式安装结构，前端的法兰边框直接贴合设备外壳的安装面，通过自带的固定耳完成与设备面板的锁附，安装完成后仅接口端外露在设备外侧，既可以保证设备外表面的规整度，也能避免接口受力时直接传导至PCB板造成焊盘脱落。从实际使用场景来看，这类连接器广泛应用在开关电源、工控机、

　　医疗检测设备、实验室测试仪器的交流输入侧，适配标准的IEC品字尾电源线，无需额外定制接线端，通用互换性较强，设备运维过程中更换电源线也无需特殊工具，大幅降低现场维护的配件成本。设计层面，这款连接器采用THT通孔焊接的引脚布局，7mm的引脚间距完全符合安规设计中强电回路的爬电距离要求，引脚直接穿过PCB板对应焊孔完成波峰焊焊接，相比表贴型连接器，通孔焊接的结构可以承受更大的插拔力，长期反复插拔电源线也不会出现引脚脱焊的问题。连接器的内部插片采用对称式布局，火线、零线、接地极的位置完全符合IEC电源接口的通用标准，插片外围的绝缘护套采用一体化注塑成型，将带电部件完全包裹在绝缘结构内部，即使安装过程中手指误触接口内部，

　　也不会直接接触带电插片，满足基础的电气安全防护要求。尺寸边界上，连接器整体长度31mm，其中嵌入设备内部的主体部分宽度21.7mm，安装法兰的总宽度24mm，整体高度15mm，适配的安装面板厚度为1.5mm，结构工程师在做面板开孔设计时，只需要按照法兰内框的尺寸预留开孔位，同时在PCB布局时对应引脚位置预留焊盘，就能完成适配，不需要额外做结构避让。不同于带锁扣的特殊电源接口，这款连接器的接口端采用标准的C14接口轮廓，和市面上通用的品字电源线完全匹配，不需要定制专用的接插组件，在批量设备生产时可以大幅降低物料采购的周期与成本。连接器后侧的主体结构做了倒角处理，在PCB装配时可以避免棱角刮擦周边的走线或者其他贴片元件，

　　安装固定耳的位置设置在法兰对角处，锁附螺丝后整个连接器和面板贴合紧密，不会出现晃动间隙，插拔电源线时的受力全部通过法兰传递到设备面板上，不会对后侧的PCB板产生额外的应力。在实际选型过程中，结构工程师需要重点核对安装面板的厚度是否在适配范围内，如果面板厚度超过1.5mm，法兰和面板之间会出现间隙，不仅影响外观，还会导致连接器固定不稳；如果面板过薄，锁附螺丝时容易造成法兰变形，影响接口的插拔手感。另外PCB布局时，连接器引脚周边3mm范围内不要布置过高的元件，避免连接器插装时和周边元件产生干涉，焊接完成后需要检查引脚的透锡情况，保证强电回路的焊接可靠性，避免长期通电出现虚焊发热的问题。这类板装式电源连接器相比线装式的接线端子，省去了内部接线的工序，PCB焊接完成后直接将连接器卡入面板开孔锁附即可完成装配，在批量生产的装配环节可以大幅提升组装效率，减少人工接线的出错概率，同时也避免了内部接线绝缘破损造成的短路风险。连接器的绝缘外壳采用耐高温的工程塑料材质，可以承受波峰焊时的高温冲击，焊接过程中不会出现外壳变形、插片移位的问题，长期在设备内部的高温环境下工作也不会出现绝缘性能下降的情况。
