M10规格凸台型钢制平垫圈结构设计

　　在各类机械装配场景中，垫圈是看似不起眼却直接影响连接可靠性的基础零部件，这款M10规格的凸台型钢制垫圈，主要适配公称直径10mm的螺栓、螺柱类紧固件，在螺栓连接副中承担分散承压应力、弥补被连接件表面平面度误差、防止连接件松动的核心作用。从实际应用场景来看，这类带凸台结构的钢垫圈常被用于钣金机架装配、液压阀块安装、电机底座固定、工装夹具拼接等工况中，当被连接件表面存在轻微冲压形变、加工刀痕或者材质偏软的情况时，普通平垫圈容易出现压陷、应力集中导致的接触面凹陷问题，而这款垫圈的凸台结构可以在螺栓预紧时形成局部的应力强化区域，避免垫圈整体受压后发生翘曲变形，保证连接副的预紧力长期保持稳定。

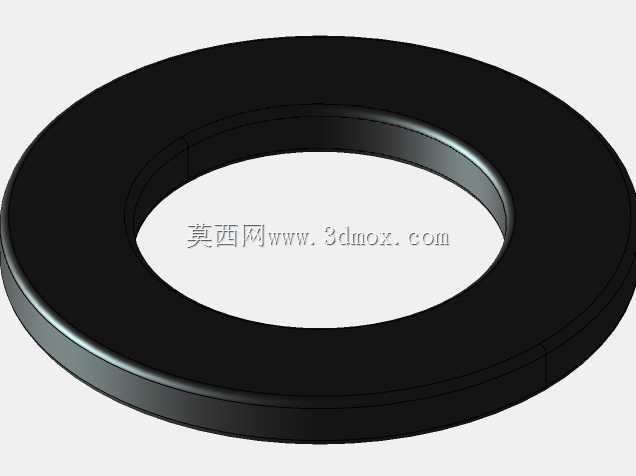

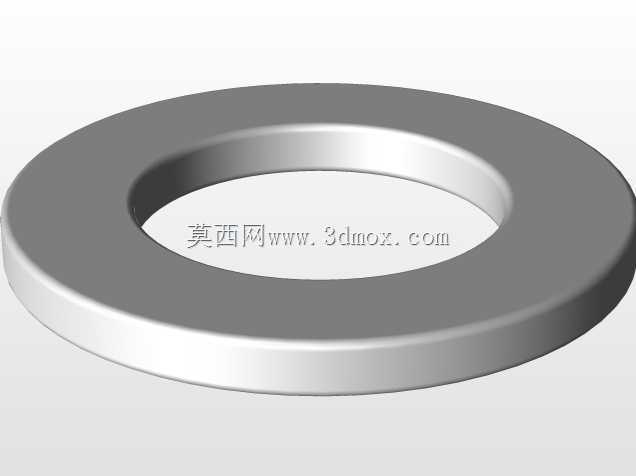

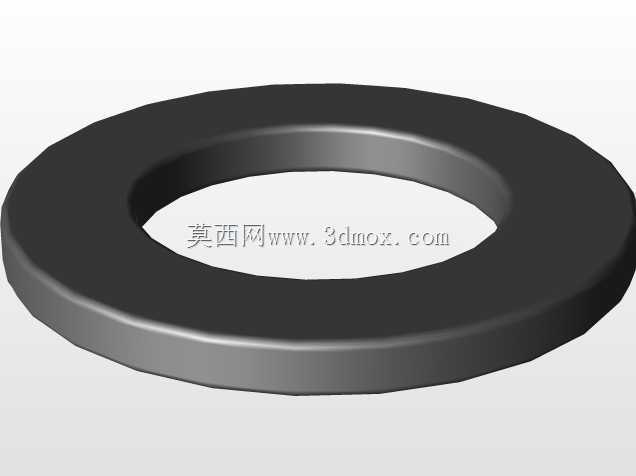

　　从设计思路层面来看，这款垫圈采用了等厚环形基体加单侧凸台的结构，整体厚度为1.6mm，适配的螺栓公称直径为10mm，垫圈外径为18mm，这个尺寸边界是经过装配干涉校验确定的：当搭配M10外六角螺栓使用时，垫圈外径完全覆盖螺栓头的承压面，同时不会超出常规M10螺栓配套的沉孔、避让槽的尺寸范围，不会和相邻的紧固件、安装凸台发生空间干涉。凸台的高度设计控制在0.2mm左右，既能够在预紧时嵌入被连接件表面的微观不平区域，增大接触摩擦力，又不会因为凸台过高导致螺栓有效旋合长度不足，影响螺纹连接的强度储备。材质选用碳素结构钢制作，表面做发黑处理，具备基础的防锈能力，同时硬度控制在HV200-300区间，既可以承受常规8.8级螺栓的预紧压力，不会被压溃变形，又不会因为硬度过高刮伤被连接件的表面涂层。

　　在实际选型使用时，需要注意这款垫圈的安装方向：带凸台的一侧需要贴合被连接件表面，平整的一侧朝向螺栓头或者螺母端面，这样才能让凸台充分发挥嵌合止动的作用。如果安装方向颠倒，凸台朝向螺栓头，会导致螺栓头和垫圈的接触面积大幅减小，预紧时容易出现螺栓头打滑、垫圈压偏的问题，反而降低连接可靠性。和普通平垫圈相比，这款带凸台的垫圈不需要额外搭配防松垫片，在中等振动的工况下，依靠凸台和接触面的嵌合摩擦力，就可以达到不错的防松效果，能够减少装配时的零件数量，提升装配效率。在进行三维建模时，这款垫圈的建模逻辑相对清晰，首先绘制内外径的环形草图，拉伸得到基础的环形基体，之后在单侧端面绘制凸台的环形轮廓，拉伸凸台结构，最后对内外径的棱边做0.1mm的倒角处理，避免锐边在装配时割伤操作人员、刮坏密封件。建模过程中需要严格控制尺寸公差，内径尺寸设置为10.5mm，保证螺栓可以顺利穿过，不会出现卡滞，外径尺寸控制在18±0.1mm，厚度尺寸控制在1.6±0.05mm，凸台的同轴度公差控制在0.1mm以内，避免凸台偏心导致预紧时受力不均。

　　从装配适配性来看，这款垫圈除了适配M10的普通外六角螺栓，还可以搭配内六角圆柱头螺栓、六角法兰面螺栓使用，当搭配法兰面螺栓时，凸台结构可以填补法兰面和被连接件之间的微观间隙，进一步提升连接的密封性，在有低压密封要求的油路、气路装配场景中也可以适用。需要注意的是，这款垫圈不适用于高强度的钢结构连接场景，在10.9级及以上等级的高强度螺栓连接中，需要选用配套的高强度垫圈，其硬度、厚度尺寸都有更严格的标准要求，这类普通钢制凸台垫圈无法满足高强度预紧下的承压要求，容易出现压溃变形导致预紧力流失。在日常的设备维护中，这类垫圈属于一次性消耗件，每次拆卸螺栓连接副后，都需要检查垫圈的凸台是否有压溃、变形的情况，如果出现明显的压痕、翘曲，就需要更换新的垫圈，不能重复使用变形的垫圈，否则会导致二次装配时预紧力不足，连接松动引发设备故障。
