14针内螺纹2.54节距直插收割台连接器

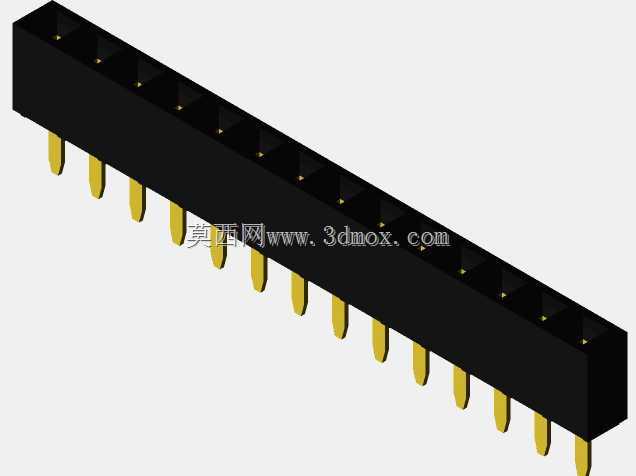

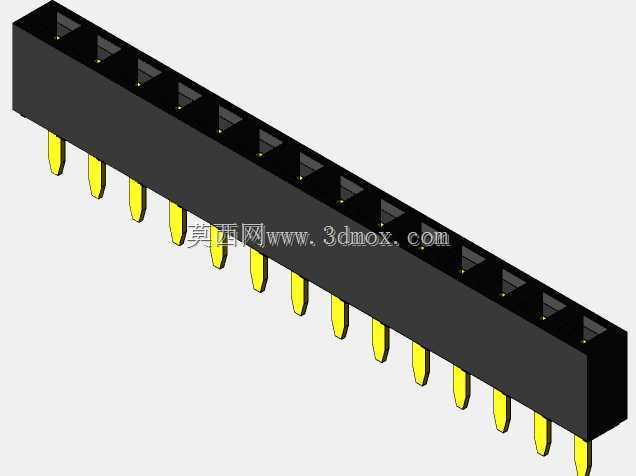

　　在农业收获装备的电控系统布线环节，这类14针内螺纹直插接插件是收割台信号传输链路里的基础连接部件，主要承担收割台部位各类传感器信号、执行器控制指令的板端对接功能，适配收割台作业时频繁振动、多扬尘的恶劣工况，避免线束直接焊接在PCB板上带来的维护拆卸难题。从结构设计逻辑来看，这款接插件采用单排14针布局，匹配行业通用的2.54mm标准节距，能直接兼容市面上绝大多数通用PCB板的焊盘孔位设计，无需额外改板即可完成装配，针脚采用直插THT焊接工艺，相比表贴元件拥有更高的焊接结合强度，能承受收割作业过程中持续的机械振动，不会出现焊点脱裂、接触不良的故障。接插件的塑胶基座采用黑色绝缘阻燃材质成型，基座上对应每个针脚的位置设计有独立的导向卡槽，

　　插合配套母座时能自动校正对位，避免针脚弯折错位，基座上的内螺纹结构主要用于配套锁紧螺丝，在插合完成后可以将公母座牢牢锁合，即使收割台在作业过程中遇到秸秆冲击、整机大幅颠簸的情况，接插件也不会出现松脱断连的问题，保障信号传输的稳定性。从安装边界尺寸来看，这款接插件整体长度为36.06mm，宽度2.5mm，整体高度5mm，属于低矮型直插排针设计，安装后不会在PCB板上方占用过多垂直空间，适合收割台电控盒内部紧凑的布线布局，针脚露出塑胶基座的长度经过精准核算，既能保证穿过PCB焊盘后有足够的上锡长度，又不会因为针脚过长导致焊盘背面针脚突出过多，触碰盒体内其他金属部件造成短路风险。在实际选型应用中，

　　这类接插件除了用于联合收割机的收割台电控单元，也可通用在其他工业控制板卡的信号对接场景，设计建模时严格遵循2.54mm排针的通用尺寸公差，针脚的直径、塑胶基座的卡槽尺寸都和行业通用标准件保持一致，工程师在做电控盒结构设计时，可以直接调用该模型完成PCB板与接插件的装配干涉检查，提前验证安装空间是否充足，避免后期打样时出现尺寸不匹配的问题。建模过程中对针脚的倒角、塑胶基座的脱模斜度都做了还原，完全匹配实际零件的加工工艺特征，塑胶基座边缘的注塑进胶点、针脚与基座结合处的固定结构都有准确体现，能直接用于整机的数字样机装配验证，不需要二次修改模型细节。针对收割台作业时多粉尘、高湿度的使用环境，

　　这款接插件的塑胶基座和针脚结合处做了密封间隙优化，能减少粉尘进入接插件内部导致的接触电阻升高问题，针脚表面采用镀金处理，长期暴露在潮湿多尘的环境中也不容易氧化，能维持稳定的接触性能，减少设备后期的维护频次。在做整机布线设计时，这款接插件的单排布局也方便线束的整理绑扎，14针的针位定义可以灵活分配，既能传输多路数字开关信号，也能满足模拟量传感器的信号传输需求，不需要额外叠加多组接插件就能完成收割台部位所有信号的集中对接，有效简化电控盒内部的布线结构，降低线束故障的排查难度。
