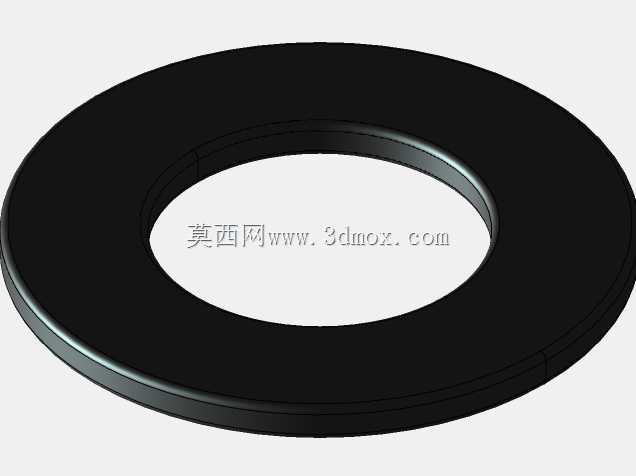

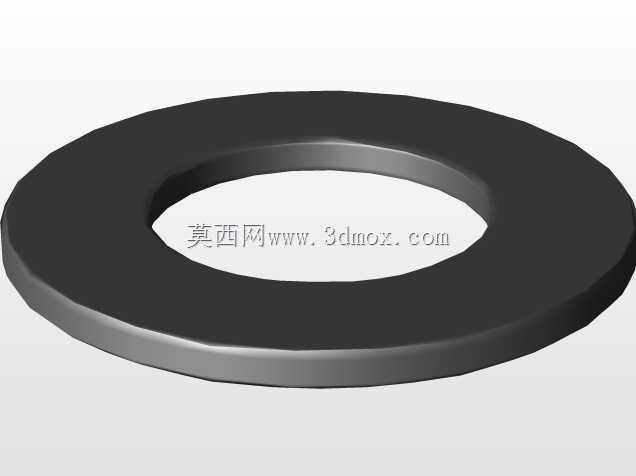

M4规格8mm直径0.5mm厚钢垫圈结构设计

　　在各类机械装配、电子设备组装、五金连接场景里，平垫圈是最容易被忽略却又不可或缺的基础连接件，这款M4规格的钢质平垫圈，针对小规格螺纹连接的受力需求做了针对性的结构优化，能够适配绝大多数M4规格螺栓、螺钉的装配工况。从实际使用场景来看，这类薄型钢垫圈常应用在精密电子设备内部结构固定、小型仪器仪表装配、低压电气柜内部元件安装、薄壁钣金件连接等场景，这类场景的共同特点是连接部位的被连接件表面硬度不高、或者被连接件厚度较薄，直接用螺钉锁紧容易出现压痕、甚至被连接件表面被螺钉头部压溃的问题，同时小规格螺纹本身的预紧力上限不高，需要通过垫圈分散锁紧时的接触面压力，避免应力集中导致的连接失效。

　　这款垫圈的设计思路完全围绕小规格螺纹连接的实际痛点展开，首先是材质选用碳素钢，兼顾了结构强度与冲压加工的工艺性，表面做发黑处理能够满足常规非强腐蚀环境下的防锈需求，不需要额外做表面镀层也能在室内装配场景下长期使用。尺寸设计上，内孔直径适配M4螺纹的大径尺寸，装配时能够顺利穿过M4规格的螺杆，不会出现卡滞、刮伤螺纹的问题；外径设置为8mm，相比常规标准平垫圈的外径尺寸更适配小型化的安装空间，在安装空间局促的精密设备内部，不会因为垫圈外径过大和周边结构产生干涉；厚度控制在0.5mm，属于薄型垫圈范畴，主要用于调整装配间隙、分散锁紧压力，不会额外增加连接副的总厚度，适合对装配尺寸公差要求严苛的场景，比如多层钣金叠装时的间隙补偿、PCB板与金属支架连接时的高度适配，都可以通过增减这类薄垫圈的数量来微调装配尺寸，不需要额外加工定制调整垫片。

　　从安装边界来看，这款垫圈的上下两个端面都做了精密冲压后的平面度处理，没有明显的毛刺、翘曲问题，装配后能够和螺钉头部、被连接件表面完全贴合，不会因为垫圈本身的平面度误差导致锁紧时受力不均，出现螺钉偏斜、预紧力达不到设计要求的问题。在实际选型使用时需要注意，这类0.5mm厚的钢垫圈不适合用在大预紧力的重载连接场景，因为厚度较薄，过大的预紧力会导致垫圈产生塑性变形，失去分散压力的作用，它更适合预紧力要求适中、安装空间有限、需要微调装配间隙的轻载连接场景。在自动化装配线上，这类统一尺寸的薄钢垫圈可以通过振动盘自动上料，配合自动锁螺丝设备完成批量装配，因为外形是规则的环形结构，没有异形结构，上料时不会出现卡料、定向错误的问题，能够适配高速自动化装配的节拍要求。

　　很多结构设计新人在选型垫圈时容易陷入两个误区，一是觉得垫圈越厚强度越高，实际上在小规格螺纹连接场景里，过厚的垫圈会增加连接副的高度，导致螺钉的有效啮合长度不足，反而降低连接可靠性；二是随便选用大外径的垫圈，忽略安装空间的干涉问题，最后装配时才发现垫圈和周边的凸台、筋位产生干涉，不得不临时打磨垫圈或者修改结构，耽误项目进度。这款垫圈的尺寸参数就是针对小空间M4连接场景做的平衡设计，既保证了足够的接触面积分散锁紧压力，又控制了外径和厚度尺寸，不会占用过多安装空间，在做精密设备结构设计时，直接选用这类成熟尺寸的垫圈，不需要额外开模定制，能够有效降低物料采购成本和装配复杂度。

　　从受力特性来看，环形结构的垫圈在锁紧时，压力会均匀分布在整个环形接触面上，不会出现局部应力过大的问题，0.5mm的厚度让垫圈本身具备一定的微变形能力，在被连接件表面存在微小平面度误差时，垫圈可以通过微量的弹性变形填补接触面的间隙，让整个连接副的受力更均匀，避免因为接触面存在间隙导致螺钉在振动环境下出现松动。在有轻度振动的使用场景里，配合螺纹胶使用，这类钢垫圈能够有效提升连接的防松性能，相比弹簧垫圈，它不会在被连接件表面留下明显的压痕，也不会因为弹簧垫圈的开口刮伤被连接件的表面涂层，适合对外观表面要求较高的外露连接场景使用。
