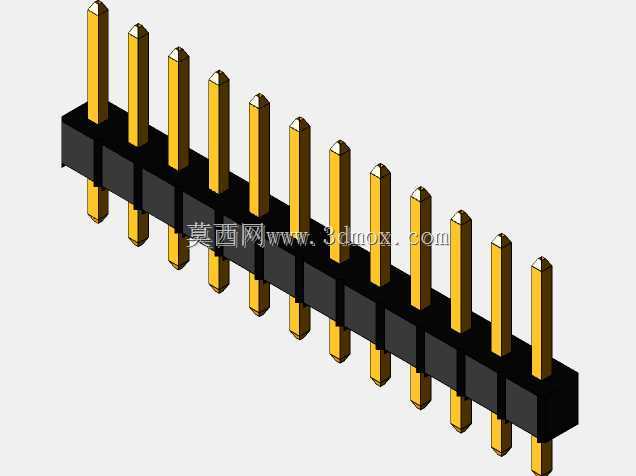

12Pin单排直插排针电子接插件结构

　　在板级电路互联的场景里，直插排针是最常见的板对板、线对板连接载体之一，这款12Pin单排直插排针，主要面向通孔焊接工艺的PCB装配场景，常见于工控控制板、电源模块、传感信号采集板、消费电子主控板的信号与小电流供电连接环节，能够在两块平行排布或者垂直排布的电路板之间，建立稳定的可拆卸电气通路，也可配套对应规格的排母使用，实现模块化电路的快速插拔组装，省去大量飞线焊接的工序，提升批量装配的一致性与后期维护的便捷性。

　　从实际使用的功能特性来看，这款排针采用单排12位针脚布局，针脚为圆柱形铜质基材，表面做镀金处理，降低接触电阻的同时提升抗氧化能力，适配小功率信号传输与额定范围内的电流导通需求，相邻针脚的中心间距为2.54mm，这是通用通孔插装类接插件的标准节距，能够完美匹配市面上绝大多数通用PCB的焊盘孔位设计，不需要额外定制板件孔位即可直接适配。黑色的绝缘基座采用耐高温工程塑料注塑成型，在波峰焊或者手工焊接的高温环境下不会发生形变、融化，同时能够保证相邻针脚之间的绝缘隔离，避免针脚间出现爬电、短路的问题，基座的结构设计上做了针脚定位卡槽，每一根针脚在基座内部都有对应的卡位结构，避免焊接或者插拔过程中针脚出现松动、移位、倾斜的问题，保证每一个针脚的位置度公差控制在焊接允许的范围内。

　　设计过程中，首先要匹配2.54mm标准节距的通用规范，所有针脚的中心距公差严格控制在±0.1mm以内，避免出现插装时针脚与PCB焊盘不对中的问题；针脚的长度设计充分考虑PCB板厚、焊接露出高度以及插接配合的余量，总长度方向上，穿过PCB焊接面的露出长度满足波峰焊的吃锡要求，插接端的长度能够完全插入对应排母的接触簧片内部，保证接触面积足够，不会出现接触不良的情况。基座的宽度与高度设计充分考虑板件之间的安装间距，整体宽度2.54mm，不会占用PCB板上过多的布线空间，8.89mm的总高度，能够保证两块使用该排针连接的PCB之间留有足够的走线空间，避免板件上的 taller 元器件出现干涉。针脚的两端都做了倒角处理，一端在插入PCB焊盘孔时能够起到导向作用，避免针脚端部的毛刺刮伤焊盘孔壁，另一端在插入排母时能够顺利对位，不会顶坏排母内部的接触簧片。

　　从安装边界来看，这款排针在PCB上的安装占用区域为长30.48mm、宽2.54mm的矩形区域，布局时需要在该区域周边预留至少1mm的工艺空间，避免周边元器件距离焊盘过近影响焊接操作，同时要注意排针的安装方向，基座的限位台阶需要贴紧PCB的元件面，保证焊接后针脚的露出高度一致。在插拔操作时，需要保证受力方向与排针的轴向平行，避免侧向受力导致针脚弯曲、基座开裂，日常使用场景中，该款排针能够适应常规工业环境的温湿度范围，在无强腐蚀、强振动的工况下可以长期保持稳定的连接性能，针脚的接触阻抗能够维持在毫欧级，不会对弱信号传输造成明显的衰减影响。对于结构设计人员来说，选用这款排针时，除了确认针脚数量、节距参数之外，还需要在三维装配阶段提前模拟排针与周边结构件、板上元器件的间隙，尤其是在做紧凑化设备结构设计时，要确认排针顶部的插接空间足够，不会因为外壳或者内部结构件的遮挡导致配套排线或者排母无法正常插接，同时要考虑焊接工序的工艺性，排针周边不要布置过高的元器件，避免遮挡焊盘影响焊接质量。
