SPDT单刀双掷直插式继电器三维结构

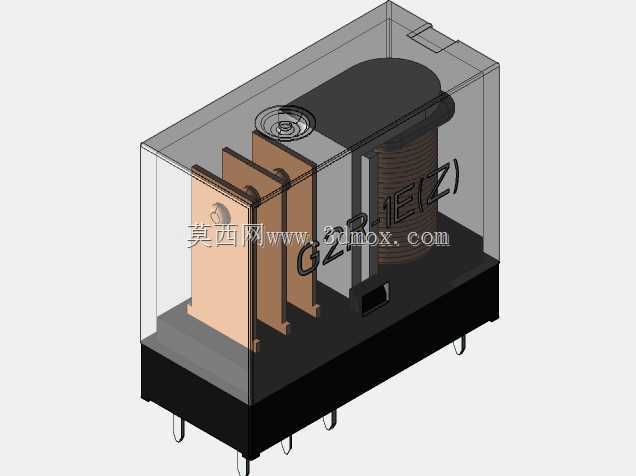

　　在工业控制回路、小型自动化设备电控板、民用家电控制单元的设计选型中，这类SPDT架构的直插继电器是极为常用的小功率信号切换与负载通断部件，很多刚接触电控结构设计的工程师容易只关注触点容量、线圈电压这类电参数，忽略外形尺寸、安装引脚定位、外壳干涉边界这些机械层面的要求，最后打样回来才发现元件和周边结构件碰壳、引脚和PCB焊盘对位偏差、插装后高度超出壳体内部净空，耽误项目迭代进度。这款继电器的三维结构完全还原了实物的装配关系，透明外壳部分做了半透明可视化处理，能清晰看到内部的线圈绕组、铁芯、衔铁、触点簧片的排布逻辑，做结构校验的时候不用拆件就能直观判断内部元件和外部相邻部件的安全距离，尤其是在高密度排布的PCB板上，周边的电容、

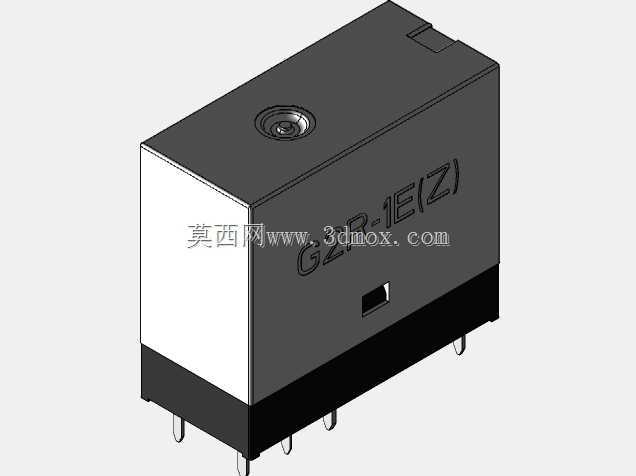

　　接线端子、走线槽的位置都可以直接参照这个模型做避让校核。从实际安装边界来看，这款元件本体长度29mm、宽度13mm、整体高度25.5mm，引脚采用THT通孔直插设计，引脚的伸出长度、间距、直径都完全对应量产实物的尺寸，做PCB封装设计的时候可以直接提取模型里的引脚坐标，不用反复对照规格书核对参数，避免出现焊盘偏移、插装不到位的问题。外壳侧面预留的卡扣定位结构也在模型里做了精准还原，很多设备里会给这类继电器加塑料固定座或者防松压片，这个卡扣的尺寸、位置、突出高度直接关系到固定结构能不能顺利卡合，之前有同行做温控器设计的时候，就是因为没注意继电器外壳侧面的加强筋凸起，导致压片装配后顶住外壳，继电器受力偏移，引脚长期受应力出现虚焊故障，

　　参照完整的三维模型做结构校核就能完全规避这类问题。从功能特性的设计逻辑来看，这款单刀双掷结构的继电器，内部一组常开一组常闭触点，线圈通电后衔铁吸合带动簧片切换触点状态，模型里还原了触点的行程间隙、簧片的弯折角度、线圈和铁芯的装配同轴度，做失效分析或者教学演示的时候，可以直接通过模型展示电磁转换带动机械动作的完整过程，不用拆解实物就能给新人讲清楚继电器的动作原理。在不同的应用场景里，这款继电器的适配性也很广，小到智能家居的控制模块、工控柜里的信号中转板，大到小型专机的控制回路，只要是需要小功率信号控制负载通断、或者实现高低压回路隔离的场景，都能用到这类元件，而三维模型的价值就在于，在设计初期就能把元件的所有机械特征纳入整体布局考量，

　　不用等实物到手再测量调整，不管是做PCB布局、壳体内部空间规划、还是线束走向避让，都能有精准的尺寸参照。很多工程师做设计的时候习惯只调用简化的元件包围盒模型，看不到外壳的圆角、侧面的标识凹槽、底部的引脚凸台这些细节，往往就是这些小特征导致后期装配出现干涉，比如外壳底部和PCB表面的丝印层、阻焊层凸起的干涉，引脚根部的塑胶凸台和焊盘边缘的安全距离不够，这些问题在简化模型里根本发现不了，而这款完整还原内外结构的模型，把所有影响装配的细节都做了出来，小到外壳顶部的排气凹槽、侧面的型号标识凸字、底部引脚的倒角，都和实物保持一致，不管是做整机装配仿真、还是做元件库的标准化建模，都能直接复用。另外在做设备的安规设计的时候，通过这个半透明的模型可以直接判断继电器内部带电部件和外壳的爬电距离，对照安规标准核对绝缘间隙是否满足要求，不用切开实物外壳测量，大幅提升设计验证的效率，尤其是在做出口类设备的时候，安规校验对电气间隙的要求非常严格，有了精准的三维模型，在设计阶段就能完成相关校验，避免后期送检不合格重新改板。
