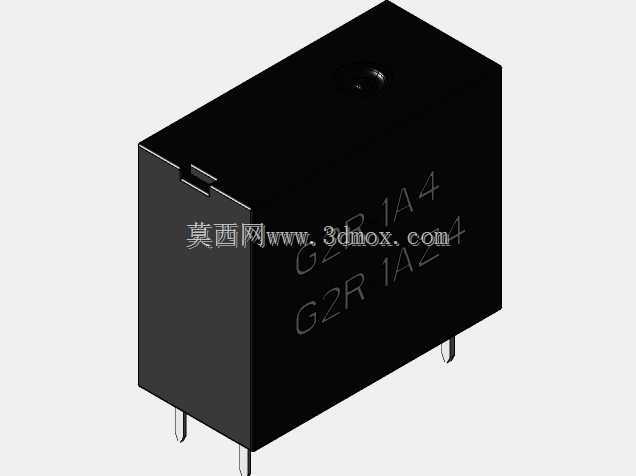

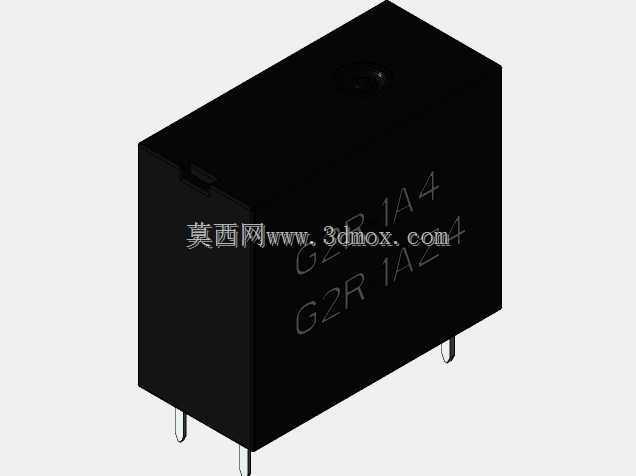

SPST-NO直插式功率继电器三维结构

　　做工业控制板卡PCB布局这么多年，最容易在结构评审阶段踩坑的就是直插式继电器的安装边界问题，很多新手工程师选型时只看触点参数和线圈电压，等到打样回来才发现外壳干涉、引脚焊盘对位偏差、爬电距离不够，要么飞线要么改板，耽误项目进度不说，批量生产时还会带来一堆工艺隐患。这款单刀单掷常开型直插继电器的三维结构，完全按照实物测绘还原，从外壳的脱模斜度到引脚的成型角度，都和量产实物保持一致，能直接导入PCB结构文件做干涉检查，不用再拿着 datasheet 上的二维标注反复核对尺寸。

　　从实际应用场景来说，这类小功率继电器覆盖的场景非常广，小到家电控制板的负载通断，大到工业PLC的输出端口扩展、自动化设备的信号切换、小型电机的启停控制，都能看到它的身影。它的核心功能是用小电流的线圈控制信号，去切换大电流的负载回路，实现控制端和负载端的电气隔离，避免强电串入弱电回路打坏主控芯片，同时也能降低控制回路的走线电流要求，减少线径占用的PCB空间。常开型的触点设计意味着线圈未通电时触点处于断开状态，只有线圈得电产生足够电磁吸力，吸合内部衔铁之后，触点才会闭合导通负载回路，这种失效安全的设计，在设备掉电时能自动切断负载，避免设备异常启动带来的安全风险，非常适合安全等级要求较高的控制回路。

　　在设计思路上，这款继电器采用了全密封黑色塑壳结构，外壳表面做了细微的磨砂纹理，既可以提升外壳的绝缘性能，也能避免生产组装过程中外壳被划伤影响外观标识。外壳上的型号标识采用激光蚀刻工艺，不会因为长期使用摩擦脱落，方便后期设备维护时识别元件型号。内部的电磁线圈、衔铁、触点组件都做了紧凑化布局，在保证触点分断距离满足安规要求的前提下，尽可能压缩整体体积，适配高密度PCB的布局需求。引脚采用标准THT直插成型设计，引脚的伸出长度、折弯角度都严格按照波峰焊工艺要求设计，既能保证插装时顺利穿过PCB焊盘，也能在波峰焊时形成饱满的焊点，避免虚焊、连焊等工艺问题。引脚之间的间距做了优化，在有限的外壳宽度下，保证了相邻引脚之间的爬电距离满足低压电器的安规要求，不用在PCB上额外开槽增加爬电距离，节省PCB的布线空间。

　　外形尺寸方面，这款继电器的长度为29mm，宽度为13.5mm，高度为25.5mm，在做PCB布局时，除了要预留元件本身的占位空间，还要注意几个安装边界：首先是继电器顶部要预留至少3mm的安全距离，避免和外壳、散热片或者其他高位元件发生干涉，同时也方便后期维修时插拔更换元件；其次是引脚伸出PCB背面的长度控制在2.5-3mm之间，过长会导致波峰焊时引脚焊锡堆积，过短则会导致焊点强度不足，容易在震动环境下出现引脚脱焊的问题；另外在继电器的周边，不要布置对电磁干扰敏感的模拟信号元件，比如高精度运放、AD采样芯片之类的，因为继电器线圈吸合断开时会产生电磁辐射，容易干扰模拟信号的采样精度，如果实在空间受限无法避开，要在继电器和敏感元件之间布置接地的铜箔屏蔽层。还有一个容易被忽略的点，就是继电器的安装方向，在有震动的使用场景下，要尽量让继电器的触点动作方向和设备的震动方向垂直，避免震动导致触点误动作，影响设备的正常运行。

　　很多工程师在建模时容易忽略继电器外壳的圆角和脱模斜度，导致结构装配时出现虚拟干涉，这款三维模型完整还原了外壳的所有细节，包括边角的R角、外壳和底座配合的卡扣结构、顶部的工艺凹点，甚至引脚表面的镀锡层纹理都做了还原，不管是用来做产品的装配动画演示，还是做PCB的结构干涉检查，或者是用来做教学演示的元件模型，都能完全满足使用需求。在做设备BOM选型时，也可以直接把这个模型导入装配体，核对和周边元件的间隙，提前发现布局上的问题，减少打样迭代的次数，对于刚接触电子结构设计的工程师来说，也可以通过这个模型了解直插继电器的结构组成，理解电磁继电器的工作原理，避免选型和布局时出现低级错误。
