G2RK-2双列直插式DPDT继电器结构设计

　　在工业控制回路、小型自动化设备信号切换、消费类电子电源通断场景中，DPDT构型的继电器始终是小功率信号切换、负载通断的核心执行元件，这款G2RK-2型THT封装继电器的三维结构，完整还原了量产产品的内部构造与外部安装边界，能为电路布局、结构避让、整机装配校验提供精准的三维参照。做电路板布局的时候，很多工程师容易只看 datasheet 上的平面尺寸标注，忽略继电器本体的高度差、引脚伸出长度、外壳卡扣的突出量，最后打样回来才发现继电器和上方的结构件、相邻的高元件产生干涉，要么被迫改板，要么削剪结构件，既耽误项目进度也留下可靠性隐患，这个三维模型把透明外壳下的线圈、衔铁、触点组、基座结构全部做了等比例还原，连外壳上的标识凹槽、

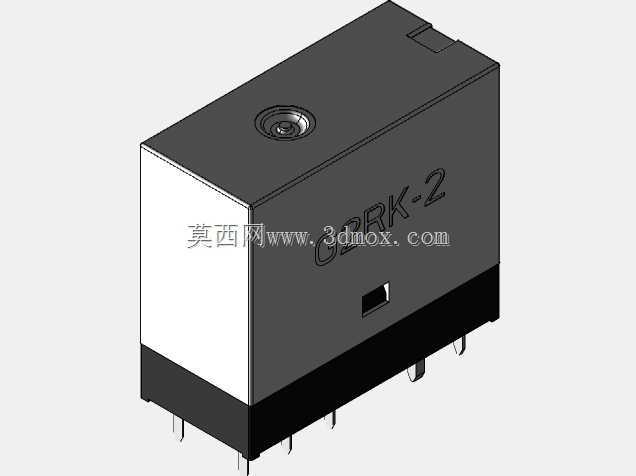

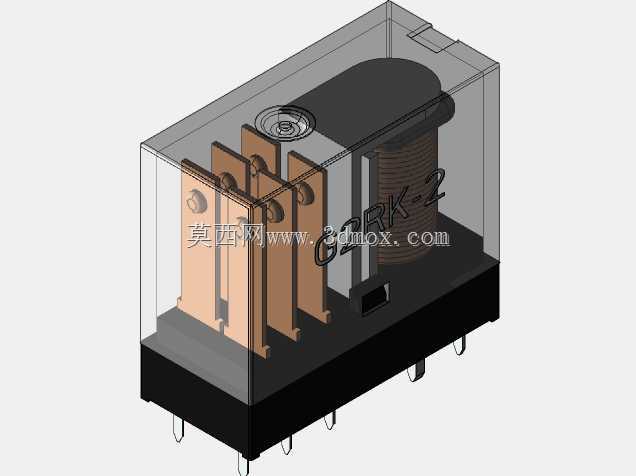

　　引脚的弯折角度都和实物一致，布局的时候直接导入就能做完整的干涉检查，不用再对着二维图纸反复核对空间尺寸。这款继电器的外形尺寸控制在29mm长、13mm宽、25.5mm高，属于标准的小体积双组触点继电器，THT直插封装的引脚排布符合通用PCB安装孔位规范，引脚伸出基座的长度刚好匹配常规1.6mm厚度电路板的波峰焊工艺要求，插装后引脚露出板面的长度控制在1.5-2mm之间，既保证焊接可靠性，也不会因为引脚过长导致剪脚工序碰伤周边元件。内部结构上，线圈采用立式绕制结构固定在黑色基座的一侧，衔铁组件居中布置，两组独立的常开常闭触点分列在另一侧，透明外壳采用卡扣式装配，和基座的配合间隙控制在0.1mm以内，既满足日常使用的防尘要求，

　　也不会因为外壳形变挤压内部衔铁导致触点动作卡滞。从功能特性来说，DPDT双掷触点构型可以同时实现两路独立回路的切换，一组触点用来控制主回路负载通断，另一组可以同步给PLC或者指示灯传输动作反馈信号，不用额外加装辅助触点模块，能有效节省电路板的安装空间。在实际选型应用中，这类继电器常用来做小型电磁阀的驱动、传感器信号的回路切换、设备安全门的状态联锁，因为触点间距设计符合安规要求，不同回路之间的绝缘距离满足低压控制设备的电气间隙标准，不用额外做绝缘隔离处理。设计这款模型的时候，结构还原优先考虑了装配校验的实用性，没有做过度的细节简化，比如线圈外层的绝缘包覆层、触点的铜质导电片厚度、衔铁的复位弹片角度都按照实物参数做了还原，

　　导入装配体之后不仅能检查外部安装干涉，还能直观看到内部动作的行程空间，方便做外壳防护结构的设计。很多刚入行的结构工程师做电气舱布局的时候，容易把继电器当成规则的长方体块来预留空间，忽略了继电器顶部的外壳脱模斜度、底部引脚的焊盘占用空间，还有侧面的定位凸点，最后装配的时候要么继电器塞不进安装位，要么焊盘和周边的走线距离不够导致安规测试不通过，用这个三维模型做前期布局，就能把这些容易忽略的细节全部考虑进去。比如在小型端子台、嵌入式控制模块的设计中，这类继电器往往是板上高度最高的元件之一，25.5mm的总高度决定了电气舱的最小内部净空，提前在模型里核对好高度方向的余量，就能避免后期因为净空不够被迫加高外壳，导致整机尺寸超出设计要求。另外，直插式封装的继电器相比贴片型号，抗振动性能更好，在工业现场有轻微振动的设备上使用时，引脚和电路板的结合强度更高，不容易出现虚焊脱落的问题，模型里还原的引脚根部加强结构，也能让工程师在做PCB布局的时候合理设置焊盘尺寸，保证焊接后的机械强度。触点部分的结构设计上，动触点和静触点的对中偏差控制在很小的范围内，保证动作时触点接触面积足够，不会因为长期通断导致触点偏磨、接触电阻变大，模型里还原的触点支撑片厚度和弯折角度，也能帮助工程师理解这类继电器的载流能力边界，在选型时匹配对应的负载功率，避免小马拉大车导致触点烧蚀。
