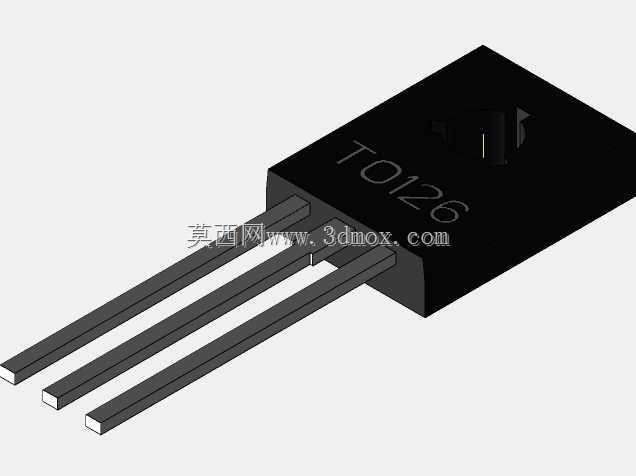

TO126封装直插三极管三维结构模型

　　在电路板设计与电子装联的实际工程场景中，直插式功率半导体元件的封装结构建模，直接影响PCB布局的干涉校验、散热结构匹配以及生产环节的插件工艺可行性，TO126作为中功率半导体器件的主流封装形式，广泛应用在小功率电源驱动、信号放大回路、低压控制电路等场景中，覆盖消费电子、工业控制板卡、小型家电驱动板等多个领域的硬件设计环节。这款封装结构的建模，核心围绕实际生产中的安装边界、引脚成型公差、散热面贴合要求展开，没有做过度的外观简化，还原了封装本体的塑封棱角、引脚的金属切面以及本体表面的标识区域特征。从结构设计的实际需求出发，建模时优先确认了引脚的排布逻辑：三根平行直插引脚的中心螺距严格控制在2.3mm，

　　这个尺寸直接对应PCB板上的插件孔位间距，若建模时出现0.1mm以上的偏差，就会导致生产环节插件时引脚无法顺利过孔，或是出现元件歪斜、引脚受力弯折的问题。引脚的总长度设定为8.5mm，这个长度综合考虑了波峰焊环节的引脚吃锡深度、板卡背面引脚剪脚的预留余量，以及元件本体与PCB板面之间的安全距离——本体距离板面预留的间隙，既可以避免塑封本体与板面印刷的焊盘、丝印层产生摩擦剐蹭，也能给元件工作时的热量留出自然对流的散热空间，防止热量直接传导到PCB基材导致板材老化加速。封装本体的尺寸设定为宽度13.8mm、高度2.7mm，这个尺寸边界直接决定了板卡布局时的元件占位空间，在多元件密集排布的电源板区域，

　　相邻元件之间的安全间隙需要参考这个本体宽度做避让，尤其是周边存在电解电容、散热片等较高元件时，本体的高度参数可以用来校验垂直方向的空间干涉，避免外壳装配时出现元件顶壳的问题。建模过程中特意还原了塑封本体的拔模斜度与边角的微小圆弧过渡，这部分特征虽然不影响安装尺寸校验，但在做产品的整机装配可视化渲染、生产作业指导书的三维配图时，可以让模型的真实感更强，不会因为棱角过于锐利显得失真。引脚部分的建模没有做成简单的长方体，而是还原了金属引脚的端面切边特征，以及引脚与塑封本体结合处的包胶结构，这部分结构对应实际元件生产时的塑封定位点，在做引脚受力仿真、插件工序的动作模拟时，这部分的结构还原可以让仿真结果更贴近实际生产状态，

　　避免因为模型简化过度导致仿真时出现应力集中位置判断错误的问题。在散热匹配的设计考量上，TO126封装的背面通常是裸露的金属散热面，建模时严格对齐了散热面与安装孔位的相对位置，当设计中需要给该元件加装小型散热片时，可以直接依托这个模型的散热面做配合装配，不需要反复调整散热片的贴合位置，减少结构设计的重复调整工作量。对于从事硬件结构设计、PCB布局的工程师来说，这类标准化封装的精准三维模型，最大的作用是在设计阶段就完成所有空间干涉的前置校验，不需要等到实物打样阶段才发现元件之间的碰撞、插件间隙不足等问题，能有效缩短板卡开发的打样迭代周期，降低因为结构尺寸不匹配导致的改板成本。不同于外观展示类的模型，这类工业用封装模型的建模逻辑始终围绕工程实用性展开，所有尺寸参数都对应实际量产元件的公差中值，既不做夸张的艺术化处理，也不会为了减少建模工作量省略关键的配合特征，确保模型导入各类ECAD、MCAD软件后，都能直接用于布局设计、装配校验、工艺模拟等实际工程环节。
