管壳式换热设备流场仿真三维设计

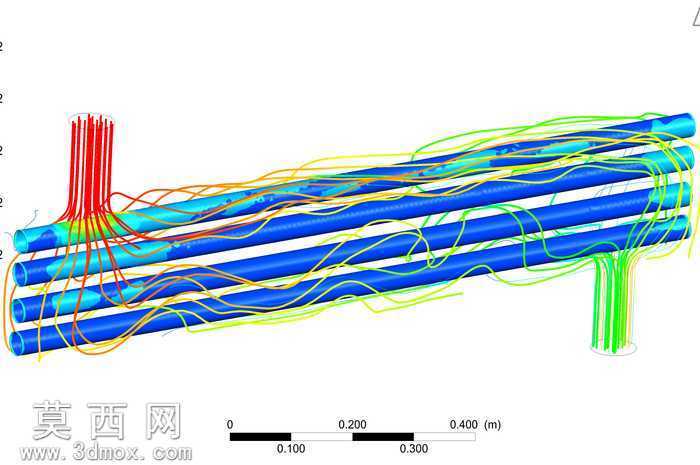

本作品为管壳式换热器的三维建模与流场仿真设计，建模阶段首先梳理换热器核心结构，以平行排布的多根换热管束为核心载体，按照等间距平行布局完成管束的三维实体构建，管束两端设置流体进出的汇流区域，还原管壳式换热器的基础流体通路架构。建模过程中严格控制管束的管径、管间距、整体排布长度参数，保证几何模型与实际工业应用的管壳式换热器结构比例一致，避免几何偏差对后续仿真结果造成干扰。完成基础几何建模后，对模型进行流体域抽取，划分管程、壳程两个独立的流体计算域，对管束壁面附近的流体区域进行网格加密处理，精准捕捉近壁面的流体流动边界层特征，保证流场计算的精度。材质设置环节，针对换热管壁面赋予导热金属材质属性，定义流体介质的密度、粘度、导热系数、比热容等物理参数，分别设置管程与壳程流体的入口流速、入口温度、出口压力边界条件，匹配实际换热工况下的流体运行参数。仿真计算基于计算流体动力学方法，求解流体流动的连续性方程、动量方程与能量方程，迭代计算至残差收敛后，得到壳程流体绕流换热管束的流动轨迹、温度分布云图与压力分布结果。从仿真结果可以直观观察到，壳程流体横向冲刷管束时形成的绕流涡旋、不同温度流体的掺混状态，红色流线代表高温流体入口区域的流动路径，绿色流线代表换热后低温流体的流出路径，蓝色管束表面的色彩渐变直观呈现管壁不同位置的温度分布差异，清晰展现流体在换热过程中的流动与传热规律。设计过程中通过调整管束排布间距、折流结构（本模型未设置折流板，为光管管束结构）的参数，对比不同结构下的换热效率与流动阻力，为换热器的结构优化提供可视化的数据支撑，整个建模与仿真流程完整覆盖从几何构建到结果后处理的全环节，可用于换热设备的性能预判与结构优化参考。
