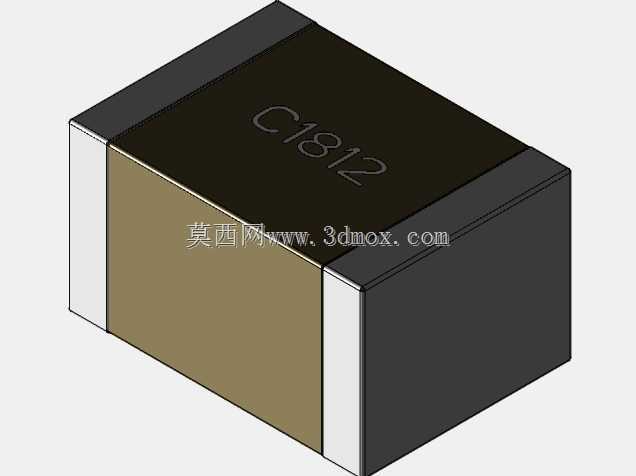

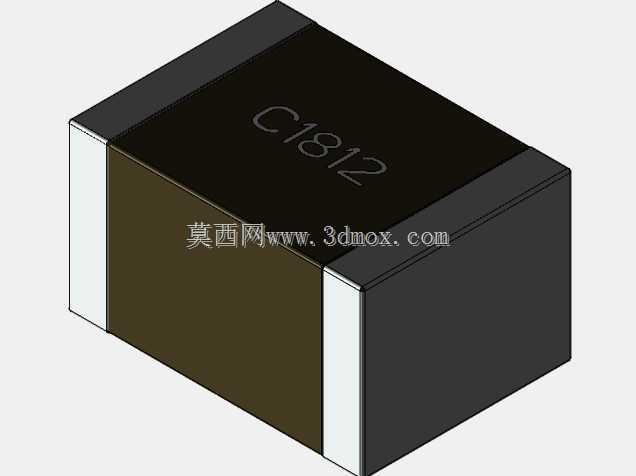

1812封装贴片多层陶瓷电容三维结构

　　在高密度PCB组装的工程场景里，1812封装的贴片多层陶瓷电容是板级电源滤波、信号去耦回路里的常用选型，这类元件的三维建模精度，直接影响SMT钢网开孔、器件布局干涉检查、回流焊工艺仿真的最终结果。做这个模型的时候，最先敲定的是安装边界的尺寸链：元件本体长度控制在4.5mm，宽度3.2mm，高度2.54mm，两端端电极的宽度严格按照行业通用规范预留，保证焊盘设计时，端电极与PCB焊盘的重叠量符合IPC-7351的波峰焊、回流焊焊接要求，避免出现立碑、虚焊的工艺缺陷。

　　不同于插件电容的引脚成型要求，贴片MLCC的建模不需要考虑引脚折弯半径、伸出长度这类参数，但要重点还原端电极的金属层结构——端电极覆盖本体端面的同时，会在本体上下表面延伸出固定宽度的爬锡区域，这部分结构在做DFM检查时，是判断焊膏印刷量、焊点成型形态的关键参考，如果建模时忽略这部分延伸结构，后续做焊点应力仿真时，得到的疲劳寿命结果会和实际测试值出现明显偏差。

　　从实际设备用途来看，这个尺寸的MLCC因为容值覆盖范围广、额定电压区间宽，常被用在工业控制板卡的电源输入端口做差模滤波，或是在大功率驱动电路里做高频去耦，相比更小封装的0805、0603电容，1812封装的电容能承受更高的纹波电流，在电源回路里不容易出现因为过流导致的本体开裂问题。建模时特意还原了本体表面的丝印标识区域，这部分细节在做整机BOM可视化核对、装配指导文件输出时，能帮助产线操作人员快速识别元件规格，避免错料问题。

　　设计建模思路上，没有采用简化的方块式建模，而是把本体的陶瓷基体与两端端电极做了独立的实体拆分，方便后续做有限元分析时，给不同结构赋予对应的材料属性：陶瓷基体赋予高介电常数的陶瓷材料参数，端电极赋予锡铅合金或是纯锡的金属材料参数，这样在做温度循环仿真、机械振动冲击仿真时，能准确模拟不同材料热膨胀系数差异带来的应力集中点，提前预判元件在温变环境下的开裂风险。

　　在布局干涉检查环节，这个模型的高度尺寸2.54mm是关键的安装边界，当PCB板卡需要做三防漆涂覆、或是安装在紧凑的设备壳体内时，这个高度参数直接决定了板卡与壳体之间的安全间隙，要是建模时高度尺寸出现0.2mm以上的偏差，就可能导致后续装配时元件与壳体顶触，压裂电容本体。另外，本体的棱角处做了微小的倒角处理，这是实际生产中MLCC元件的真实工艺特征，还原这个细节能避免在做装配仿真时，出现棱角处的虚假干涉判定，减少工程师反复核对干涉点的无效工作量。

　　从板级设计的实际需求出发，这个模型的坐标原点设置在元件本体底部的几何中心，和EDA软件导出的封装坐标原点保持一致，这样在把三维模型导入PCB设计软件做3D布局时，不需要额外调整坐标位置，能直接匹配焊盘位置，提升结构设计与电子设计的协同效率。端电极的底面与本体底面保持齐平，保证模型放置在PCB表面时，不会出现悬浮或是嵌入板内的情况，还原真实的贴装状态。

　　在高频电路应用场景里，MLCC的寄生参数和本体尺寸、端电极结构直接相关，精准的三维模型能帮助电磁仿真软件更准确地计算元件的寄生电感、寄生电容值，让高频电路的仿真结果更贴近实际测试表现，尤其是在射频前端、高速数字信号传输回路里，元件的三维结构精度对信号完整性仿真的结果影响不可忽视。这个模型在建模时严格控制了各部分的尺寸公差，所有尺寸的偏差都控制在±0.02mm以内，符合精密电子元件建模的精度要求，能满足从工艺设计、结构检查到仿真分析的全流程使用需求。
