PLCC32引脚表面贴装芯片封装结构

　　在消费电子、工业控制板卡、通讯设备主板的PCB布局设计环节，PLCC封装的集成电路是不少老款工控主板、嵌入式控制模块上常见的元器件，这类带J型引脚的贴片封装，相比同期的双列直插封装，占用PCB板面积更小，焊接后与板面的贴合强度更优，同时相比细间距的QFP封装，引脚变形容错率更高，在早年的可编程逻辑器件、存储芯片、接口控制芯片上应用十分广泛。做板卡结构设计时，这类元器件的三维建模精度直接影响后续PCB装配干涉检查、焊盘设计匹配度、工装夹具定位的准确性，不少刚入行的结构工程师容易忽略封装引脚的成型角度、本体与板面的悬浮间隙，导致后期做装配仿真时出现引脚与焊盘错位、本体与周边垫高元件干涉的问题。

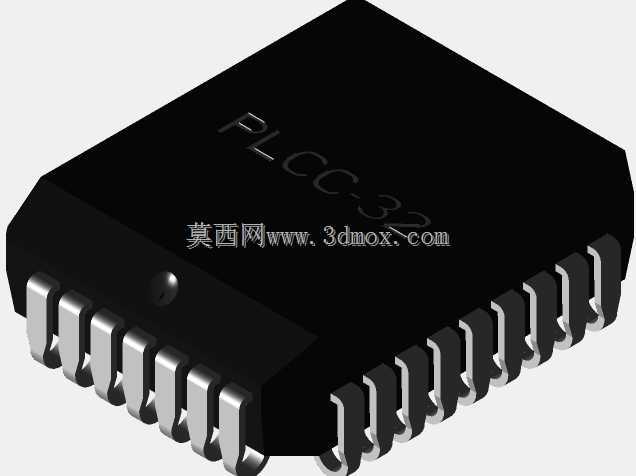

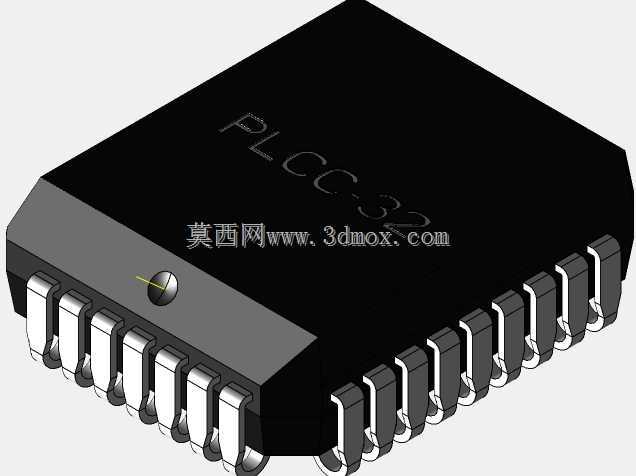

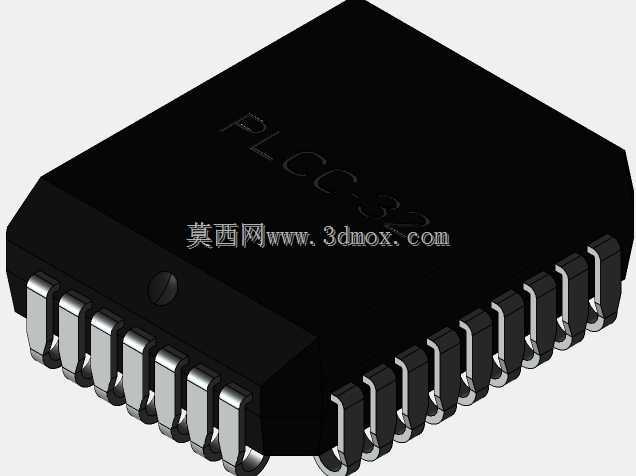

　　这款PLCC32封装的模型，严格按照实际量产的封装尺寸做结构还原，本体为黑色塑封主体，表面预留了芯片标识的丝印区域，侧面的定位凹点做了精准还原，这个凹点是生产焊接时判断引脚1位置的核心标识，做SMT贴片编程时，这个特征是视觉定位的关键参考点，建模时如果遗漏这个特征，后续做贴片程序仿真时就无法校验元件的贴装方向，容易出现整批元件贴反的生产事故。32个引脚采用J型弯折结构，引脚节距为1.27mm，这个节距是PLCC封装的标准节距，对应的焊盘设计需要匹配引脚的弯折弧度，引脚末端的平直段长度直接决定焊盘的外延尺寸，建模时还原了引脚的金属厚度、弯折圆角，避免做应力仿真时出现引脚刚性失真的问题。

　　从安装边界来看，该封装本体长度为14.05mm，宽度为11.51mm，本体底部距离PCB板面的间隙控制在0.2mm到0.3mm之间，这个间隙是焊锡流动、清洗残留助焊剂的必要空间，建模时严格还原了这个悬浮高度，在做整机热仿真时，这个间隙的空气流通参数会直接影响芯片工作时的散热效率计算。引脚从本体侧面引出后向下弯折，末端向内收，贴装时引脚末端落在PCB对应的焊盘上，焊接后焊锡会沿着J型引脚的弯折面爬升，形成可靠的焊点包裹结构，相比鸥翼型引脚，J型引脚的抗弯折能力更强，在板卡受到振动冲击时，引脚的形变缓冲空间更大，不容易出现引脚断裂、焊点脱开的问题，这也是早年工业级板卡偏爱PLCC封装的核心原因。

　　在实际设计选型过程中，这类封装的元件需要在PCB布局时预留足够的周边空间，尤其是芯片的四个侧面，要预留至少2mm的操作空间，方便后期维修时用热风枪拆卸元件，如果周边布局了过高的元件，会导致热风无法均匀加热引脚，拆卸时容易损坏PCB焊盘。做三维建模时，除了本体和引脚的结构，还要考虑塑封本体的脱模斜度，实际量产的塑封本体侧面存在微小的脱模斜度，模型还原了这个细节，在做结构干涉检查时，不会因为忽略脱模斜度导致误判元件与周边屏蔽罩的间隙。另外，引脚的表面镀层在模型上做了金属质感的区分，方便在做装配可视化时区分塑封本体与金属引脚，也能在做生产工艺演示时清晰展示引脚的成型结构。

　　不少工程师在调用PLCC封装模型时，经常遇到引脚节距错误、本体尺寸偏差的问题，比如把32引脚的PLCC封装和28引脚的尺寸混淆，导致后期投板后元件无法贴装，这款模型的尺寸完全对标行业通用的JEDEC封装标准，所有安装尺寸、引脚位置、定位特征都符合量产元件的实际参数，不管是用来做PCB布局的元件库参考，还是做SMT贴片线的工装夹具设计，或是做板卡级的装配干涉仿真，都能直接复用，不需要反复核对尺寸调整参数。在做板卡的抗震仿真时，精准的引脚模型可以准确还原每个引脚的受力分布，帮助工程师判断在不同振动频率下焊点的疲劳寿命，提前优化板卡的固定点位，避免后期产品在使用过程中出现引脚脱焊的故障。
