THT封装功率电阻直插式电子元件结构

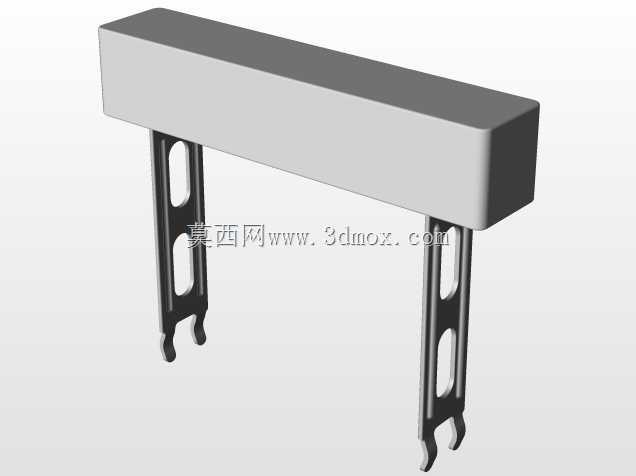

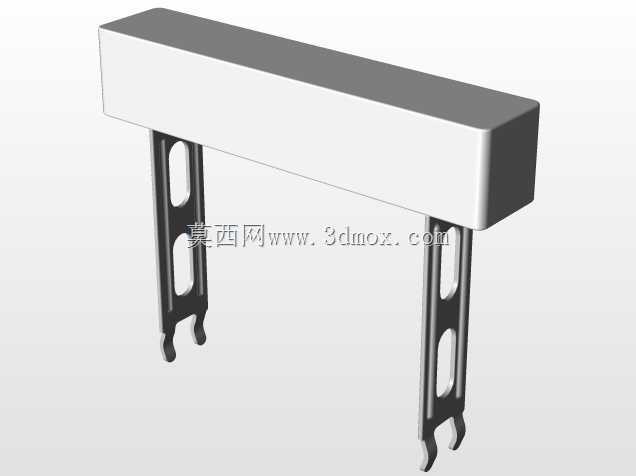

　　在各类工业控制板卡、电源模块、大功率驱动电路的PCB布局设计中，直插式功率电阻是极为常用的被动元器件，这类元件不同于小信号贴片电阻，需要承担更高的功率耗散需求，因此在结构设计、安装尺寸上都有明确的工程边界要求。本次呈现的这款THT封装功率电阻，主体电阻本体为长方体塑封结构，表面做哑光灰处理，既可以在工作时辅助散热，也能避免相邻元件之间的反光干扰，方便生产环节的视觉检测定位。两侧引出的金属支架采用冲压成型工艺，支架上开设的长圆形镂空结构并非装饰设计，一方面可以减少金属材料的用量，降低元件整体重量，另一方面能够在电阻本体通过大电流发热产生热胀冷缩时，提供足够的形变余量，避免引脚与PCB焊盘之间因为热应力拉扯出现虚焊、脱焊的问题，

　　同时镂空结构也能增加引脚与空气的接触面积，辅助引脚部分的热量散出。从安装适配角度来看，这款电阻的引脚间距设置为48mm，这个尺寸是行业内对应5x35mm规格功率电阻的通用安装孔距，能够直接匹配市面上绝大多数通用PCB的预留孔位，不需要设计人员额外调整封装尺寸，在设备维修替换时也能直接兼容同规格的其他品牌产品，降低备件库存的压力。电阻本体的长度为9.5mm，宽度34mm，整体安装高度从PCB板面到电阻本体顶部的距离控制在合理范围内，既不会因为本体过高影响机箱内部的风道流通，也不会因为本体过薄导致功率承载能力不足，在进行板卡堆叠设计时，这个高度尺寸也能预留出足够的安全间隙，避免与上层板卡的元件发生干涉。引脚末端做了收窄的分叉设计，

　　在波峰焊工序中，这种结构能够让焊锡更好地浸润引脚表面，提升焊接的可靠性，同时分叉结构也能在插件工序中起到一定的导向作用，方便自动化插件设备快速将引脚对准PCB上的安装孔，提升生产组装的效率。在实际应用场景中，这类功率电阻常被用于电路中的限流、分压、浪涌吸收以及假负载场景，比如在开关电源的输出端，它可以承担空载时的电压稳定作用，在电机驱动电路中，它可以作为限流电阻保护驱动管不被过流击穿，在大功率功放电路中，它也能作为泄放电阻消耗回路中的多余能量。设计这类元件的三维模型时，需要重点关注引脚的共面度参数，确保两个引脚的底部处于同一平面，避免插件时出现一侧引脚无法插入焊盘的问题，同时电阻本体与引脚的连接位置需要做圆角过渡处理，

　　减少应力集中点，避免在运输或者安装过程中引脚从本体处断裂。另外，模型的尺寸公差设置也需要符合电子元器件的行业规范，引脚直径的公差控制在合理范围内，既不会因为引脚过粗导致插件时顶坏PCB孔位，也不会因为引脚过细导致焊接后固定强度不足。在进行整机结构设计时，选用这款电阻还需要考虑周边的散热空间，因为功率电阻在满负荷工作时表面温度会较高，需要与周边的电解电容、塑胶接插件等耐热性较差的元件预留至少3mm以上的安全距离，避免高温加速周边元件的老化失效，同时在布局时尽量将电阻放置在风道的流通路径上，借助流动的空气带走电阻工作产生的热量，提升元件的长期工作稳定性。
