18针2.54节距内螺纹直插收割台连接器

　　在PCB板级电路互联的实际工程场景里，这类直插式针座是板间信号、小功率电源传输最常用的互联元件之一，尤其在工控板卡、消费电子主控板、测试治具内部，承担着不同功能模块之间的物理连接与信号导通作用，相比普通无螺纹排针，带内螺纹的收割台结构能在对接对应母座或者外接接线端子时，提供额外的机械锁紧力，避免设备在运输、长期振动工况下出现接插件松脱、接触不良的问题，这一点在车载电子、工业现场控制设备这类对连接可靠性要求较高的场景里优势十分明显。

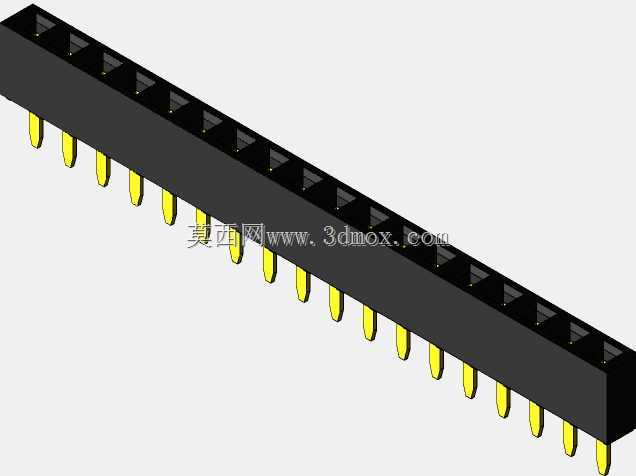

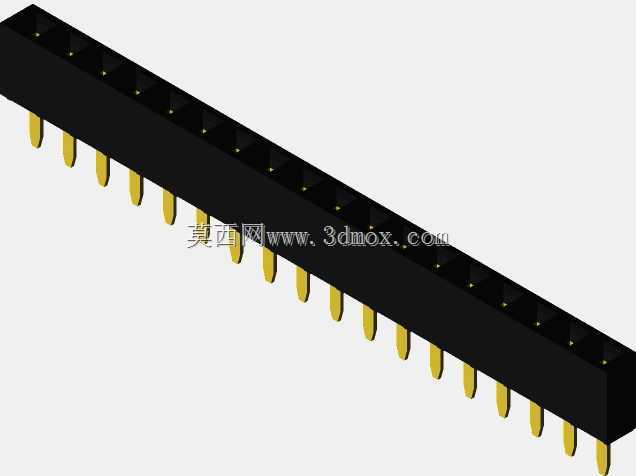

　　从结构设计逻辑来看，这款18针的针座采用黑色绝缘基座搭配镀金插针的经典结构，绝缘基座选用耐温工程塑料注塑成型，能够满足波峰焊、回流焊过程中的高温耐受要求，不会在焊接工序中出现基座变形、针位偏移的问题。插针沿基座长度方向等距排布，标准2.54mm节距是行业通用的板对板连接尺寸，能够和市面上绝大多数同节距的排母、接线端子实现兼容互换，不需要额外定制对接件，能大幅降低BOM选型成本与供应链风险。每根插针伸出基座底部的长度经过精准核算，既能够保证穿过PCB板对应的安装孔后，露出足够的长度完成焊锡浸润，形成可靠的焊点，又不会因为插针过长导致焊接后针脚突出过多，触碰板上其他金属元件造成短路风险。

　　尺寸边界方面，这款针座整体长度控制在46.22mm，宽度2.5mm，安装高度5mm，属于低矮型直插连接器，在板上安装后不会占用过多的垂直空间，适合用在内部空间紧凑的便携设备、薄型控制板卡上。基座上的内螺纹收割台结构设置在每一个针位的对接端，当配套的带固定螺丝的对接插头插入后，可以通过螺丝拧入内螺纹实现锁紧，相比普通摩擦锁紧的排针连接，抗振动、抗拉扯能力能提升数倍，即使在设备频繁移动、存在持续机械振动的工况下，也能保持稳定的接触电阻，避免信号中断、电源接触不良引发的设备故障。

　　在实际选型与建模应用中，这类连接器的三维模型需要重点关注几个核心尺寸的精度：首先是针位的节距公差，必须控制在±0.05mm以内，否则在PCB Layout完成制板后，会出现插针对不准安装孔、无法顺利插装的问题；其次是插针的直径公差，要和标准PCB安装孔的孔径匹配，既不能过松导致插装后定位偏移，也不能过紧造成插装时基座受力开裂；再者是基座的外形轮廓尺寸，要和板上预留的丝印边框、元件禁布区匹配，避免和周边的电容、电阻、芯片等元件产生装配干涉。

　　从生产制造的角度，这类针座的绝缘基座需要设计精准的注塑模具流道，保证每一个针位的安装孔位同轴度一致，插针组装时采用自动化压装工艺，确保每根插针的插入深度一致、垂直度符合要求，不会出现歪针、浮高的问题。插针表面的镀金层厚度需要根据使用场景选择，普通民用场景选择薄金层即可满足防氧化要求，工业高湿、高腐蚀场景则需要加厚镀金层，提升长期使用的接触可靠性。在三维建模过程中，除了还原可见的外形结构，还需要预留出焊接后的焊盘空间、对接插头的插拔操作空间，方便结构工程师在整机布局时提前校验装配可行性，避免后期打样后出现干涉问题，缩短产品开发的迭代周期。这类连接器虽然属于小型基础电子元件，但在整个电路系统中承担着信号传输的关键作用，任何一个针位的接触不良都可能导致整个设备功能异常，因此在结构设计、尺寸精度、材料选择上都有严格的工程要求，三维模型的精准还原也能为后续的PCB设计、结构装配、生产组装提供可靠的数字依据。
