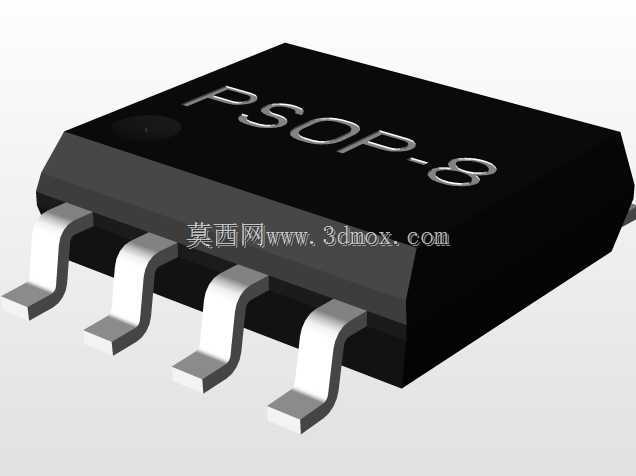

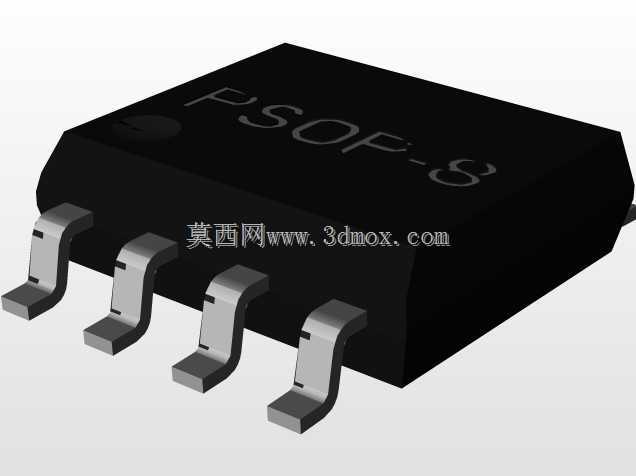

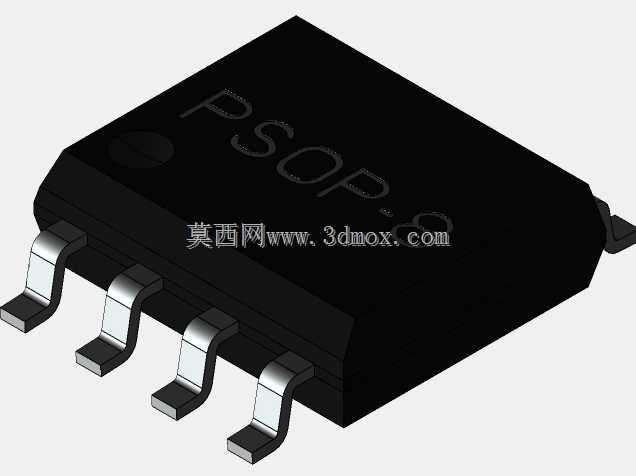

8引脚PSOP贴片封装芯片三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的三维封装模型是结构干涉校验、焊盘适配设计、生产钢网开制的核心参考依据，这款8引脚PSOP封装的贴片芯片模型，完全贴合量产器件的实际外形特征，可直接导入各类PCB设计软件与结构校核场景使用。从实际应用场景来看，这类PSOP8封装的芯片常被用于电源管理、信号放大、接口转换类电路中，相比传统双列直插封装，其贴装占用的PCB板面面积更小，引脚寄生参数更低，适合高密度布板的紧凑型电子设备，比如便携检测仪器、车载控制模块、工业传感信号处理板上，都能见到同封装器件的身影，设计阶段导入精准的三维模型，能提前规避器件与周边壳体、接插件、 tall 电容的装配干涉问题，减少打样阶段的改版次数。

　　从设计思路上看，建模时完全还原了PSOP封装的结构特征：黑色塑封主体的边角做了符合量产工艺的微小倒角，避免建模时出现直角锐边与实际器件不符的问题；引脚部分还原了鸥翼型的弯折形态，引脚的厚度、弯折弧度、伸出长度都严格对应实际封装的尺寸规范，引脚表面的金属质感区分也做了还原，能直观区分塑封本体与金属引脚的材质边界，方便做装配可视化校验时快速识别结构边界。

　　尺寸与安装边界是这类电子封装模型最核心的设计要点，这款模型对应的器件引脚间距为1.27mm，也就是行业内常说的50mil标准间距，适配通用的PSOP8焊盘设计，塑封本体长度为5.2mm、宽度为4.4mm，安装时需要预留的焊盘外侧安全距离、器件上方的壳体避让空间，都可以通过模型直接测量获取，不需要再额外查阅封装手册做尺寸换算。引脚的共面度在建模时也做了贴合实际的处理，所有引脚的底部贴装面处于同一水平面上，符合SMT贴装的工艺要求，不会出现模型引脚高低不平导致的装配仿真误判。

　　在结构校核场景中，这款模型可以直接用于PCB装配后的整体空间检查，比如当板卡需要插入狭窄的设备壳体腔体内时，可以通过模型测量芯片塑封本体的最高点高度，确认与壳体内壁的间隙是否满足安全距离要求；在做热仿真前置处理时，塑封本体的外形尺寸准确，也能帮助仿真工程师快速划分网格，设置器件的热耗散参数，得到更贴近实际的温度场仿真结果。对于刚接触电子结构设计的工程师来说，这类精准的封装模型也能帮助其快速理解SMD器件的贴装逻辑，熟悉鸥翼引脚与焊盘的贴合方式，避免在焊盘设计时出现引脚与焊盘错位、钢网开孔与引脚不匹配的工艺问题。

　　不同于简化的示意性封装模型，这款模型对塑封本体表面的标识区域、引脚与塑封体的衔接位置都做了细节还原，在做产品装配说明书渲染、生产作业指导书制作时，也可以直接调用模型出图，不需要再额外做外观细节的修补，能大幅缩短技术文档的制作周期。在SMT产线的编程环节，精准的三维模型也能帮助设备工程师提前确认吸嘴的拾取位置，避开引脚区域选择塑封本体的平整中心面作为拾取点，减少贴装时的器件偏移、抛料问题。
