G2R-1-H单刀双掷通孔继电器结构设计

　　在工业电控回路、小型设备控制板、智能家居控制模块的设计选型中，这类单刀双掷结构的通孔继电器是极为常用的通断执行元件，很多刚接触电控结构设计的工程师容易只关注触点负载参数，忽略外形尺寸与安装边界的匹配，导致PCB布局阶段出现干涉、焊盘位置偏移、外壳与周边元件净距不足等问题，这个三维结构模型刚好能解决选型阶段的空间校核痛点。从实际应用场景来看，这类小功率电磁继电器常被用在24V直流控制回路中，实现小电流控制大负载的通断切换，比如PLC输出端的中继扩展、小型电机的启停控制、照明回路的远程通断、信号回路的路径切换，单刀双掷的触点结构可以同时实现一路常开、一路常闭的输出，满足设备状态互锁、信号切换这类常见的控制逻辑需求，相比贴片式继电器，

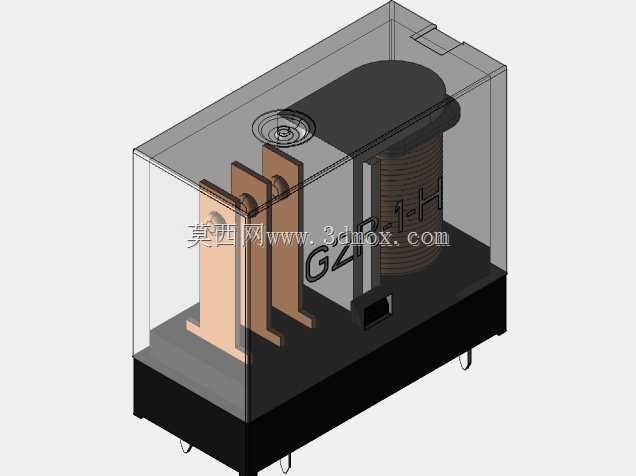

　　通孔插装的结构在抗振动性能上更有优势，适合工业现场存在一定机械振动的设备安装场景，焊盘与PCB的结合强度更高，长期运行不容易出现虚焊、引脚脱开的故障。从产品功能特性来看，这款继电器采用透明外壳设计，实际生产中工程师可以直接观察内部触点的吸合状态，快速排查回路故障，不需要额外拆解外壳；内部电磁线圈与触点组采用分层布局，线圈产生的磁场直接驱动衔铁动作，带动触点簧片完成通断切换，簧片采用高弹性铜合金材质，保证长期吸合、释放动作下的机械寿命，触点表面镀有耐磨合金层，减少通断瞬间拉弧带来的触点烧蚀，提升带载能力下的电气寿命。在设计思路上，这个三维模型完整还原了产品的内部结构与外部装配特征：外壳的卡扣结构、引脚的伸出长度与间距、

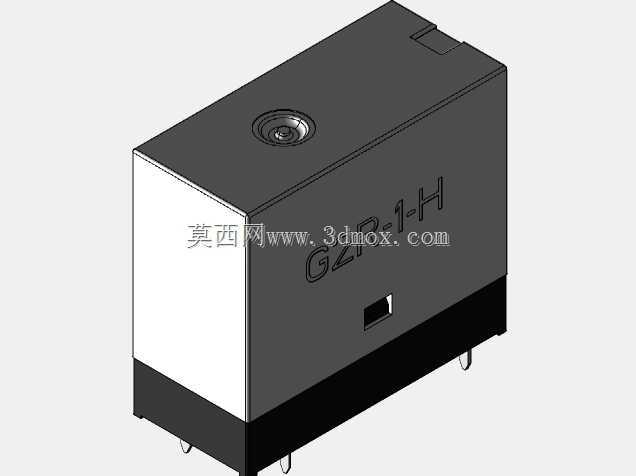

　　底座的定位凸台都做了精准还原，建模时考虑到PCB布局的需求，所有引脚的位置公差都按照实际器件的 datasheet 标称值做了约束，避免导入PCB软件后出现焊盘不匹配的问题；内部的线圈骨架、衔铁、触点簧片的相对位置也完全按照实际产品的装配关系搭建，既可以用来做设备的整机结构干涉检查，也能作为电磁元件结构设计的参考案例，帮助初学者理解小型电磁继电器的内部动作逻辑。外形尺寸与安装边界是这类元件选型时最容易踩坑的部分，这款继电器长度为29mm、宽度13mm、高度25.5mm，属于中小体积的通孔安装继电器，在PCB布局时需要预留足够的安装空间：首先是引脚的焊盘孔径要匹配引脚直径，引脚间距要严格对应模型的伸出位置，避免插装时出现引脚歪斜；

　　其次是继电器本体与周边电解电容、接插件等较高元件的净距要留足至少2mm，防止波峰焊时出现连锡，也方便后期维修时的拆换；外壳顶部的排气结构位置要避开设备内部的风道直吹区域，防止长期积灰进入外壳内部影响触点接触可靠性；底座的定位凸台要对应PCB上的定位孔设计，插装时可以快速定位，提升生产装配的效率。很多工程师在做三维布局时，习惯只用简化的方块模型代表继电器，往往会忽略引脚的弯折角度、外壳的脱模斜度、顶部的凹凸结构，导致实际装配时出现干涉，比如外壳顶部的小凸台碰到上方的走线槽、引脚长度过长碰到背面的壳体，这个完整的结构模型就可以避免这类问题，在设计阶段就能完成所有空间边界的校核，减少打样后的改模次数。另外，这款继电器的安装方向也有讲究，在结构布局时尽量让触点的动作方向与设备的振动方向垂直，减少振动带来的触点误释放问题，模型里也还原了触点的动作方向标识位置，方便工程师在布局时调整安装角度。对于做非标自动化设备电控设计的工程师来说，这类标准件的精准三维模型可以大幅提升设计效率，不需要自己花费时间测绘建模，直接导入装配体就能完成布局，同时也能在BOM输出时准确对应元件型号，避免采购回来的元件尺寸不符影响装配。
