THT封装铁氧体磁珠三维结构设计

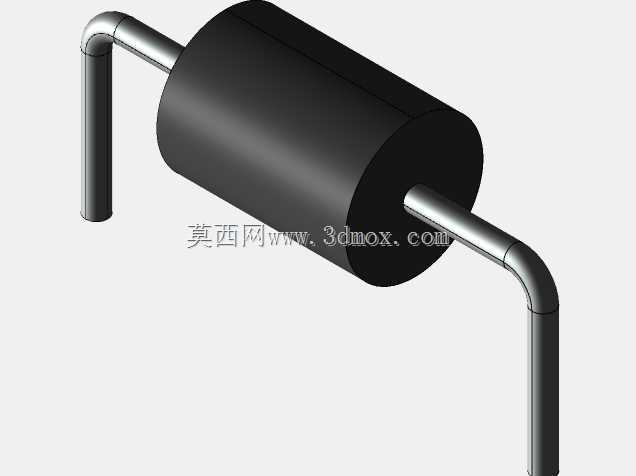

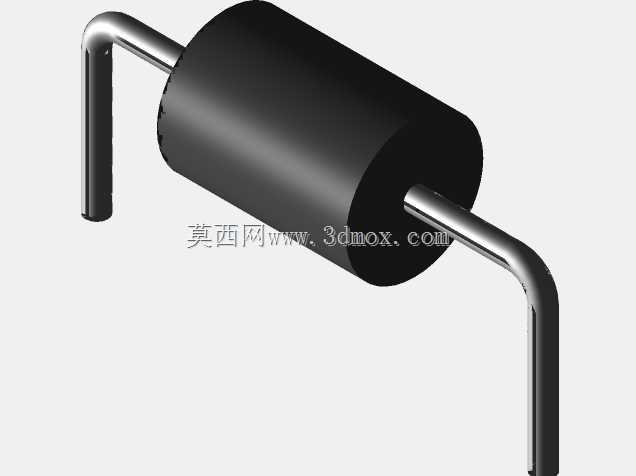

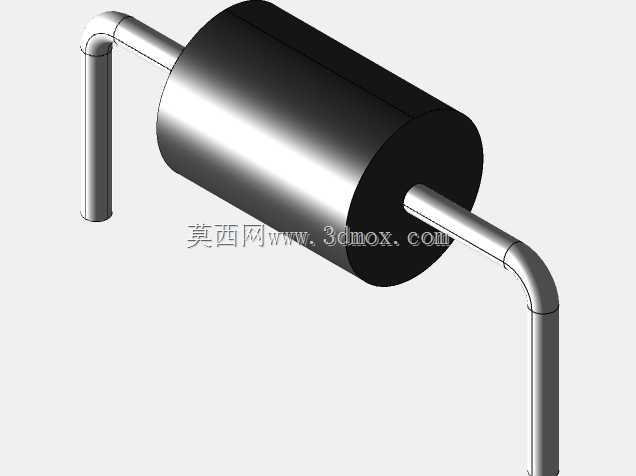

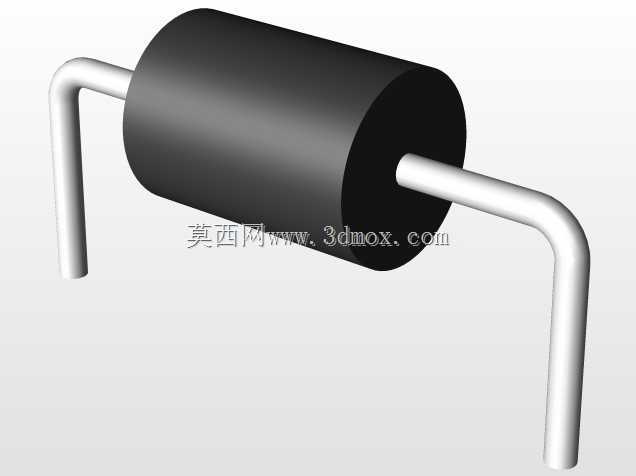

　　在消费类电子、工业控制板卡、车载电子模块的PCB设计环节，直插式铁氧体磁珠是解决传导类电磁干扰问题的常用被动器件，这类器件的三维建模精度，直接影响PCB布局阶段的干涉检查、装配仿真、BOM可视化匹配的准确性，很多初级工程师在做板级结构设计时，往往忽略直插磁珠的引脚弯折角度、本体与引脚的相对位置公差，导致后期样机装配时出现磁珠本体与周边贴片电容、接插件干涉，或是引脚过波峰焊时出现偏移、虚焊的问题。这款直插铁氧体磁珠的三维结构，完全还原了量产器件的实际外形特征：本体为圆柱形铁氧体烧结结构，表面做哑光黑色处理，两端伸出的镀锡铜引脚采用90度弯折设计，适配THT通孔焊接的安装要求，建模过程中严格匹配器件的实际安装边界，引脚的伸出长度、

　　弯折半径、本体与引脚的同轴度都按照量产器件的公差范围做了约束，避免出现理想化建模导致的装配偏差。从实际应用场景来看，这类磁珠通常布置在PCB的电源入口、信号接口回路、高频芯片供电引脚附近，利用铁氧体材料在高频段的损耗特性，将回路中的高频干扰噪声转化为热能耗散，同时不影响直流信号与低频功率信号的正常传输，和贴片式磁珠相比，直插封装的磁珠能够承受更大的额定电流，适合用在功率回路、大电流供电支路的滤波场景，在工业控制板、电源模块、老式家电控制板上的应用占比很高。做这款器件的三维建模时，首先要明确安装场景的约束条件：直插器件的引脚间距需要匹配PCB上的通孔焊盘间距，引脚直径要和焊盘孔径做公差配合，通常焊盘孔径要比引脚直径大0.2-0.3mm，保证插件工序的顺畅，同时本体的直径、长度尺寸要和周边器件的布局间距做匹配，避免器件贴装后本体过高触碰外壳结构，或是和相邻的直插元件、卧装电阻电容出现空间干涉。建模过程中没有做过度的细节简化，引脚的弯折处做了圆角过渡处理，还原了实际引脚冲压弯折的工艺特征，本体两端的引脚伸出位置做了同轴度约束，避免出现引脚歪斜的理想化模型问题，同时本体的圆柱面和引脚的圆柱面之间做了贴合约束，还原实际生产中引脚与磁珠本体烧结固定的装配关系。很多工程师在做板级结构库建模时，往往只标注本体的长宽高尺寸，忽略引脚的弯折角度、引脚伸出本体的长度、引脚末端的倒角特征，这些细节在做自动化插件仿真、波峰焊工装设计时会直接影响仿真结果的准确性，

　　比如引脚弯折角度偏差10度，就可能导致自动插件机的插装头无法顺利将引脚插入PCB焊盘，引脚伸出PCB背面的长度不符合工艺要求，会导致波峰焊时焊锡爬升高度不足，出现虚焊、焊点强度不够的问题。这款磁珠的三维结构在建模时充分考虑了这些工艺细节，引脚的弯折段长度、水平段长度、垂直段长度都按照量产器件的实际尺寸做了1:1还原，能够直接导入PCB设计软件做布局干涉检查，也可以用于自动化产线的插件工装设计、装配工艺仿真。从器件功能特性来看，铁氧体磁珠的滤波效果和磁珠的阻抗频率特性直接相关，而结构尺寸会直接影响磁珠的等效电路参数，比如本体的长度、直径决定了铁氧体材料的体积，直接影响磁珠的额定电流、高频阻抗值，引脚的长度、直径会影响器件的寄生电感、

　　寄生电阻参数，这些参数在做信号完整性、电源完整性仿真时都是必要的输入条件，精准的三维模型能够帮助工程师在仿真阶段更准确地评估器件的寄生参数影响，提前预判滤波回路的实际效果，减少后期样机调试的整改次数。在车载电子模块的设计中，这类直插磁珠的应用还要考虑振动工况下的结构强度，引脚的弯折半径、引脚与本体的固定强度都是需要重点校核的内容，精准的三维模型可以用于结构力学仿真，评估振动工况下引脚的应力分布，避免车辆长期运行后出现引脚断裂、器件脱落的问题。建模过程中没有添加多余的装饰性特征，所有结构都围绕实际器件的量产形态做还原，本体表面没有做多余的纹理刻画，只保留了哑光材质的视觉特征，引脚部分还原了镀锡层的金属质感，同时保证模型的面片数量控制在合理范围，不会因为模型过于复杂导致PCB设计软件运行卡顿，适合在大型板卡的布局设计中使用。对于结构设计、PCB设计、工艺设计从业者来说，这类标准化被动器件的精准三维模型，能够大幅减少建库的重复工作量，同时避免因为模型尺寸偏差导致的生产装配问题，在做整机结构设计时，也可以通过导入这类器件模型，提前评估PCB组件与外壳、内部结构件的空间间隙，避免后期开模后出现装配干涉，大幅缩短产品的研发迭代周期。
