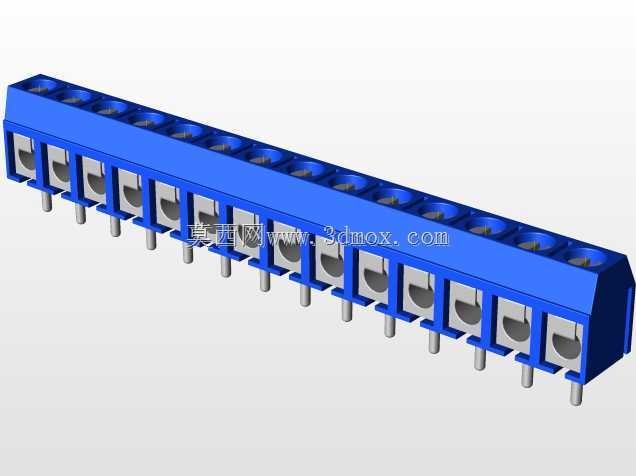

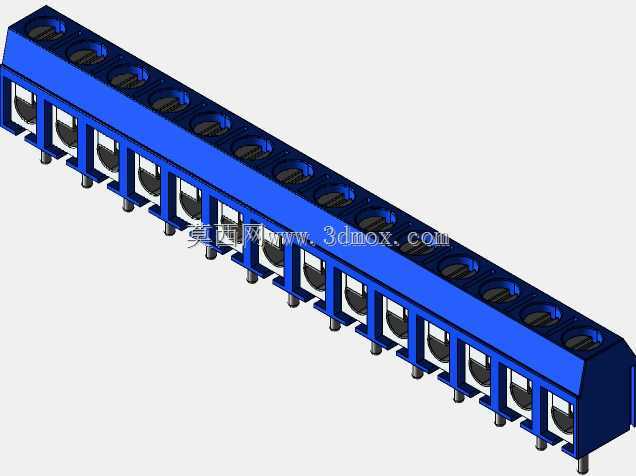

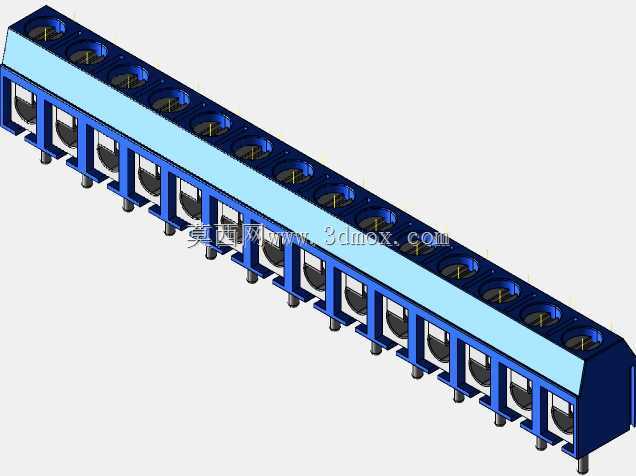

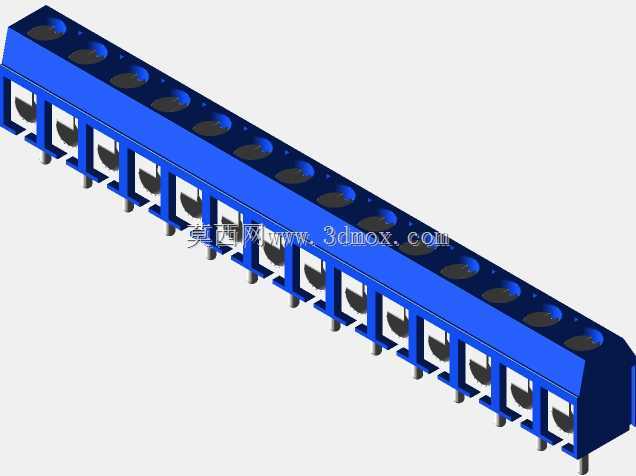

14针5mm间距贯通式接线端子结构

　　在低压电控柜、工业控制设备、小型电源模组的布线作业里，这类贯通式接线端子是解决多回路导线快速接驳、分线的核心基础部件，日常选型时经常会遇到板上安装空间局促、接线点位密集、导线线径跨度大的实际问题，这款14位的接线端子结构，就是针对板上垂直安装场景做的优化设计，能适配0.5-2.5平方毫米的多股或单股铜导线压接，满足常规控制回路、小功率动力回路的载流需求。从实际安装边界来看，这款端子整体长度控制在70mm，宽度仅7.6mm，安装后总高度10mm，属于薄型化的板装端子，适配PCB板上的直插安装，引脚间距严格控制在5mm，符合通用接线端子的安规爬电距离要求，相邻接线位之间的绝缘隔筋做了加厚处理，能避免接线时导线毛刺外露引发的极间短路问题，

　　直插式的引脚长度经过适配，能匹配1.6mm标准厚度的PCB板，过波峰焊时不会出现引脚过短透锡不良、过长顶到板底绝缘层的问题。设计过程中首先考虑的是现场接线的操作便利性，每个接线位的压线螺丝采用导向式沉孔设计，螺丝刀垂直下压时不会轻易滑出螺丝槽，压线框采用一体式铜件冲压成型，表面做镀锡处理，避免长期使用后氧化导致接触电阻升高，螺丝拧紧时压线框会整体平移夹紧导线，不会出现导线被挤偏、压伤线芯的问题，即使是多股软线不压冷压端头，也能实现可靠夹紧，不会出现松脱、虚接的情况。端子的绝缘基座采用蓝色阻燃PA66材质，耐温等级达到V0级，能适应-40℃到120℃的工作环境，在设备内部高温、高湿的工况下也不会出现绝缘性能下降、基座变形的问题，

　　基座两端做了卡扣式的定位结构，多组端子并排拼接安装时，能通过端部的卡扣实现无缝拼接，不会出现拼接错位、相邻端子接线位不对齐的情况，方便在大点位布线场景下灵活扩展接线位数。从实际应用场景来看，这类端子常被用在小型PLC扩展模块、开关电源输出端、伺服驱动器的信号接线端、小型工控板的外接引线位置，相比传统的焊接式引线，用这类端子做接驳，后期设备维护时不需要反复拆焊PCB板上的焊点，只需要松开对应位置的压线螺丝就能更换导线，大幅降低现场维护的工作量，同时5mm的间距设计，能满足AC380V以下电压等级的爬电距离要求，不需要额外增加极间绝缘片就能符合低压电控设备的安规标准。建模过程中对每个配合细节都做了公差适配，

　　比如压线框和基座内腔的配合间隙控制在0.1mm以内，既能保证压线框顺畅滑动，又不会出现间隙过大导致压线框倾斜、夹线偏斜的问题，螺丝和基座上的螺丝孔采用间隙配合，拧紧螺丝时不会出现螺丝卡滞、滑牙的情况，引脚和基座的结合位置做了防退卡槽，波峰焊过程中基座受热膨胀也不会出现引脚松动、移位的问题。另外端子的进线口做了喇叭口导向设计，导线插入时不会被基座边缘的毛刺刮伤线皮，即使是现场快速布线时，工人不需要刻意对准也能顺利把导线插到压线框底部，提升接线作业的效率，每个接线位的上方都预留了标识位，可以粘贴线号标识，方便后期排查线路时快速识别对应回路，避免错接线路引发的设备故障。这类薄型端子相比传统的栅栏式端子，宽度方向的尺寸缩小了近40%，在PCB板空间有限的紧凑型设备里，能在相同的板上空间里布置更多的接线点位，有效节省板上安装空间，适配当下小型化、集成化工控设备的设计趋势，同时直插式的安装方式，不需要额外的固定螺丝，直接插装到PCB对应孔位过焊就能完成固定，装配工序简单，适合批量生产的设备使用。
