7针2.5mm节距THT公接头连接器结构

　　在工控板卡、消费电子主板、小型嵌入式控制模块的板级互联场景里，这类直插式公接头是实现板间信号、小电流电源通路连接的常用元件，很多做电控箱布线、小型智能硬件结构设计的工程师，在选型接插件时都会优先考量这类THT封装的接插件，毕竟波峰焊工艺下的通孔固定方式，相比表贴元件能承受更大的插拔力，长期使用的连接可靠性更有保障，不容易因为设备运输振动、日常维护插拔出现焊盘脱落的问题。

　　从实际使用的角度看，这款7针规格的公接头，适配2.5mm标准节距的配套母座，这个节距是行业内通用的低压信号连接标准节距，市面上同规格的排线母座、板端母座都能直接匹配，不用额外做定制适配，能大幅降低BOM采购成本和供应链风险。整体外形长度控制在19.9mm，宽度7mm，安装后的本体高度5.8mm，这个尺寸边界是做PCB布局时必须卡死的硬参数——很多紧凑型控制板的安装空间非常局促，比如小型PLC扩展模块、智能家居的主控板，板上留给接插件的投影空间往往是按毫米抠出来的，建模时如果没把接插件的安装占位、插拔时的手部操作空间预留够，后期打样回来就会出现和周边电容、散热片、结构壳体干涉的问题，要么插不上排线，要么装配时壳体压到接插件导致针脚变形。

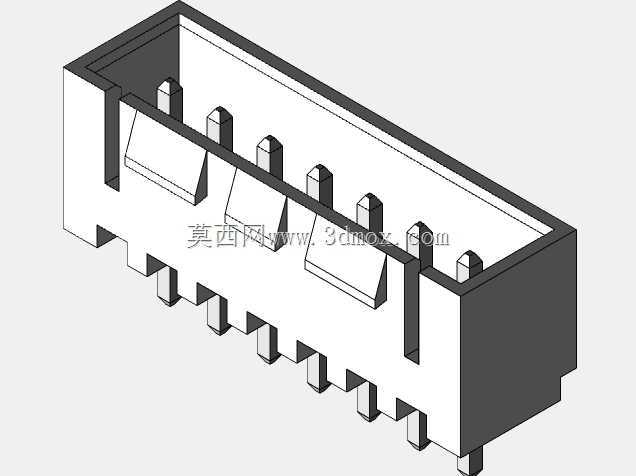

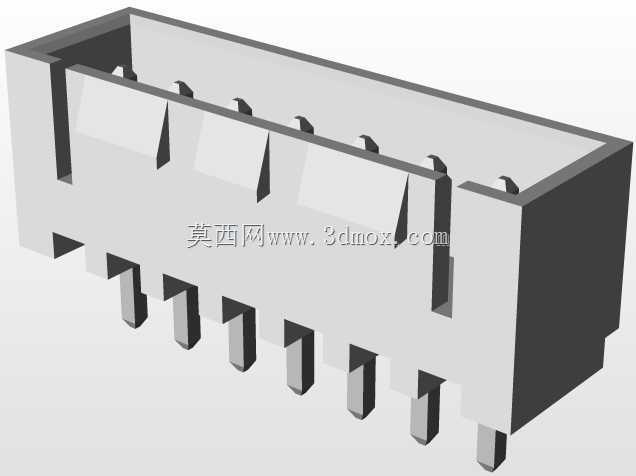

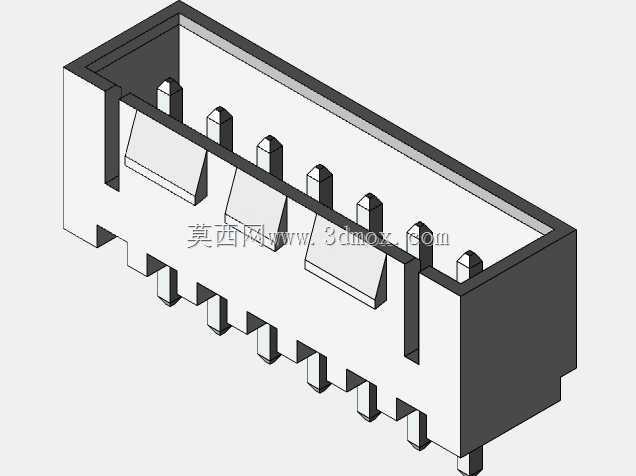

　　设计这款接插件的三维模型时，首先要还原的就是插针的排布精度，2.5mm的节距公差必须控制在行业通用的±0.1mm以内，不然和母座对插时会出现针脚错位、插不进去甚至顶弯插针的问题。本体上的导向卡扣结构是建模时不能忽略的细节，接头两侧的凸起卡扣和母座配合后，能提供足够的保持力，避免设备振动时接插件松脱导致信号中断；本体侧面的防呆结构也要准确还原，这个结构能从物理上防止反插，产线装配时不用额外做标识对位，能减少装配失误率。插针的伸出长度、焊脚的折弯角度都要和实际量产元件一致，焊脚的长度要适配1.6mm标准厚度PCB的波峰焊工艺要求，伸出PCB背面的长度控制在1.2-1.5mm，既能保证焊锡充分浸润形成可靠焊点，又不会因为焊脚过长导致背面焊点和其他元件短路。

　　从结构设计的细节来看，接头的绝缘本体采用带加强筋的槽型结构，一方面能在插拔时分散受力，避免塑料本体因为反复插拔出现开裂，另一方面槽型结构能给插针提供足够的包覆固定，防止插针在受力时出现歪斜偏移。本体底部的定位柱是和PCB安装孔配合的关键结构，建模时要准确定位定位柱的位置和直径，装配时定位柱先卡入PCB的定位孔，能提前把接插件的位置摆正，过波峰焊时不会因为锡流的冲击导致接插件偏移，保证焊接后的位置精度。

　　在实际设备选型应用中，这类接插件多用于传输低压直流信号、5A以下的小电流供电通路，比如传感器信号接入、按键板和主控板的连接、小型显示模块的通讯连接，不适合大电流的动力回路传输。做整机结构设计时，除了要预留接插件本身的安装空间，还要在接插件对应的壳体位置开出合适的避让槽，槽位的边缘要和接插件本体保留0.3-0.5mm的装配间隙，避免壳体加工公差累积导致装配时压到接插件。如果是需要经常插拔维护的设备场景，还要在接插件周边预留至少10mm的手指操作空间，方便运维人员插拔排线，不用额外借助工具就能完成操作。

　　建模过程中对插针的倒角处理也贴合实际生产工艺，插针前端做了小角度的导入倒角，对插时能顺利滑入母座的接触簧片里，不会因为插针端面的毛刺导致对插卡滞。绝缘本体的壁厚均匀控制在0.8-1.2mm，这个厚度既能满足塑料注塑成型的工艺要求，避免出现缩水、缺胶的成型缺陷，又能控制整体的外形尺寸，不会因为壁厚过大占用多余的板上空间。
