直插式PTC热敏电阻器三维结构设计

　　在各类消费电子、工业控制板卡的过流保护、过热保护回路设计中，直插式PTC热敏电阻是应用频次极高的被动保护元件，本次完成的三维结构建模，完全围绕板级安装的实际工程需求展开，还原了元件从封装本体到引脚的全部装配边界细节。做这类直插元件的三维建模，最容易忽略的点是封装本体的圆角过渡与引脚的相对位置偏差，很多通用模型库中的同类元件，要么把本体做成生硬的直角方块，要么引脚间距与实际PCB焊盘开孔不匹配，导入PCB装配时经常出现引脚与焊盘错位、本体与周边元件干涉的问题。本次建模过程中，首先锁定板级安装的核心约束：引脚节距严格匹配5mm标准直插焊盘间距，引脚伸出本体底部的长度预留了常规波峰焊所需的2.3mm插装余量，引脚直径对应常规0.

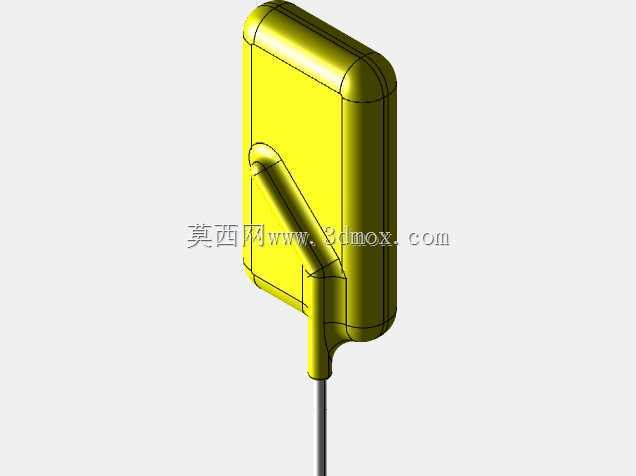

　　6mm的PCB开孔尺寸，确保设计完成的模型导入EDA软件做3D装配校验时，能直接匹配标准封装库的焊盘位置，不需要二次调整坐标。本体部分的设计充分考虑了实际元件的注塑封装特征，主体为矩形结构，四个边角做了R1.2的圆角过渡，避免直角封装在批量插装过程中刮擦阻焊层、蹭掉周边贴片元件的焊锡；本体侧面的斜向加强筋结构并非装饰特征，实际生产中该结构是封装注塑时的进胶位残留，同时能增加本体与引脚根部的结合强度，避免元件在插装、弯折引脚时出现封装开裂、引脚松动的问题。从应用场景来看，这类PTC电阻通常布置在电源输入回路、电机驱动输出端、电池充电回路中，工作时当回路电流超过阈值或元件自身温度达到居里点，电阻值会瞬间跃升实现回路阻断，

　　避免后端电路因过流烧毁，因此建模时也充分考虑了元件在PCB上的安装空间预留：本体总高度23.4mm，宽度11.5mm，厚度4mm，在做PCB布局时，本体周边预留2mm的安全间隙即可满足安规爬电距离要求，不会和周边的电解电容、接插件等较高元件出现空间冲突。引脚部分的建模没有做成简单的直杆结构，而是还原了引脚根部与本体封装结合处的包覆特征，实际生产中引脚会被封装材料包裹1.5mm左右的长度，这部分结构能避免引脚受外力时直接拉扯内部的陶瓷芯片，提升元件的机械可靠性；引脚末端做了微小的倒角处理，匹配自动插件机的插装需求，减少插装时引脚卡滞、顶弯的概率。很多结构工程师在做整机3D布局时，经常忽略这类小元件的空间占位，

　　等到样机试装时才发现电阻本体和外壳筋位干涉、或者和相邻的散热片距离过近影响散热，精准的元件三维模型能在设计阶段就规避这类问题，不需要等到打样后反复修改模具或PCB。建模过程中也兼顾了不同设计软件的装配兼容性，本体与引脚的装配基准完全对齐元件的中心轴线，用户在装配时只需要将基准点对齐PCB上的封装原点，就能完成精准放置，不需要额外调整旋转角度或偏移量；本体的外表面没有做多余的纹理特征，保留了封装塑料的哑光质感基准，方便后续做渲染时快速赋予材质，也不会因为过多的细碎特征导致模型文件过大，影响整板装配的运行流畅度。对于需要做板级热仿真的工程师来说，该模型的本体尺寸、引脚导热路径的结构还原度足够支撑热仿真的边界设置，引脚作为导热路径连接本体与PCB焊盘，模型中准确还原了引脚与本体的接触面积，能更精准地模拟元件工作时的热量传导路径，避免热仿真结果出现过大偏差。
