32引脚0.5mm间距TQFP贴片芯片封装结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装型集成电路的封装建模是结构设计中不可忽视的细节，很多刚入行的结构工程师在做PCB叠层与外壳干涉检查时，常常忽略芯片封装的实际外形公差，导致后期样机组装时出现芯片与外壳凸台干涉、焊盘与引脚对位偏差、散热片安装空间不足等问题，这款TQFP32封装的三维模型，正是针对这类设计痛点搭建的高精度参考结构。

　　从实际应用场景来看，这类32引脚的薄型四方扁平封装芯片，广泛用在小型化的控制模块上，比如手持检测设备的主控板、工业传感器的信号处理单元、小型物联网终端的通讯模组，这类设备普遍要求板卡布局紧凑，芯片周边的预留空间往往被压缩到极限，这就要求封装模型的尺寸精度足够高，不能出现引脚位置偏移、本体厚度标注错误这类低级问题。做过板卡结构设计的工程师都清楚，TQFP封装的引脚是鸥翼型结构，这种引脚的成型角度、伸出长度、共面度直接影响SMT贴片的良率，如果建模时只做个方块加一排直引脚，导出的STEP文件导入PCB设计软件后，根本无法用来做干涉检查，甚至会误导焊盘封装的绘制。

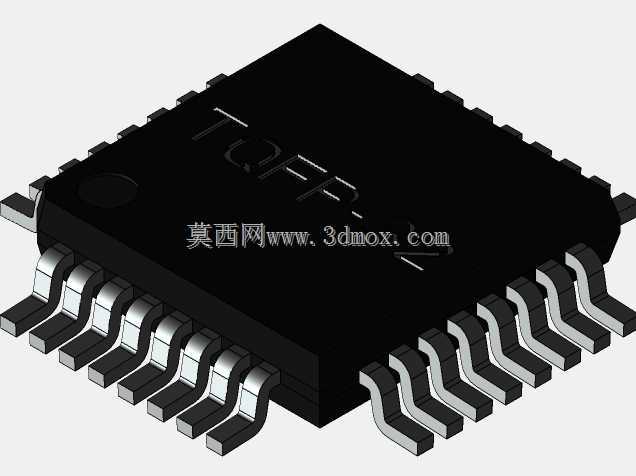

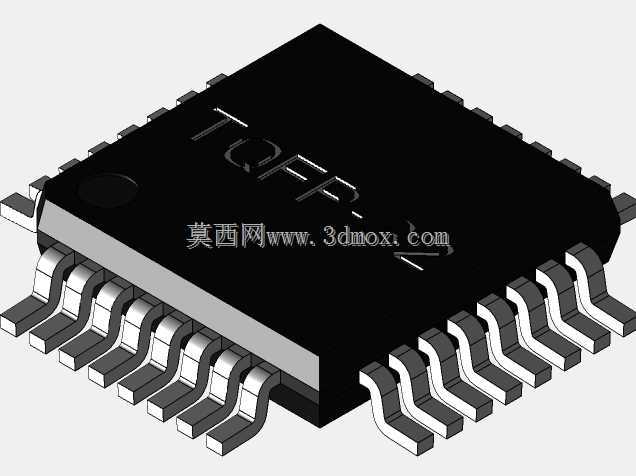

　　这款模型在设计时完全还原了真实TQFP封装的结构细节，本体长宽均为5.1mm，属于标准的小尺寸QFP封装范畴，引脚间距严格控制在0.5mm，刚好匹配行业通用的细间距SMT工艺要求，鸥翼型引脚的弯折弧度、引脚末端的平直段长度、引脚与本体底部的间隙都按照实际量产的封装尺寸做了还原，甚至本体表面的定位标记点也做了对应呈现，方便工程师在装配时识别芯片的1脚位置，避免贴片时出现方向错误。

　　从安装边界的角度考虑，做板卡布局时，芯片本体周边需要预留的工艺空间、引脚外侧需要预留的焊盘外伸空间、芯片上方需要预留的散热与外壳间隙，都可以依托这个模型做精准的空间校核。很多工程师在做小型化设备设计时，习惯直接调用软件自带的简化封装模型，那些模型往往省略了引脚的弯折结构，把整个芯片做成一个实心方块，计算安装高度时只标注本体厚度，忽略引脚弯折后本体底部与PCB表面的间隙，导致后期做三防漆涂覆、或者在芯片背面布置走线时出现空间误判，这款模型把引脚的立体结构完整呈现，能让工程师清晰看到芯片底部的可用空间，合理布置板卡背面的走线与小型贴片元件。

　　在功能特性上，这类TQFP封装相比传统的直插封装，占用板卡面积更小，寄生参数更低，适合高频信号的传输，但对应的对结构精度要求也更高，建模时如果引脚的位置偏差超过0.05mm，就可能导致生成的焊盘封装与实际芯片不匹配，批量贴片时出现虚焊、连焊等问题。这款模型的引脚排布严格遵循四边等距分布的规则，每边布置8个引脚，四个角的位置预留了足够的工艺缺口，避免贴片时引脚与PCB丝印干涉，本体的边角做了微小的倒角处理，还原真实塑封芯片的外形特征，不会出现尖锐直角这类不符合实际生产的结构。

　　从设计思路上来说，搭建这类电子元件的三维模型，核心不是做外观渲染，而是为结构设计、PCB布局、工艺校验提供精准的尺寸参考，所以建模时优先保证装配相关的关键尺寸精度，比如引脚中心距、本体长宽高、引脚共面高度、定位标记位置，对于不影响装配的表面丝印细节做适度简化，既保证模型的实用性，也不会让文件过于冗余，影响大型装配体的加载速度。在做整机装配时，把这个模型导入到整体装配文件中，可以直接校核芯片与周边接插件、固定柱、外壳筋位的间隙，提前发现布局冲突，减少后期打样的修改次数，尤其是在做高密度板卡设计时，板上元件排布密集，一个元件的尺寸偏差就可能导致整个板卡的布局需要重新调整，高精度的封装模型能大幅提升设计效率，减少不必要的试错成本。
