双排直插14Pin2.54mm节距排针连接器

项目分类:通用五金配件 发布时间:2021-11-27 ID:415278
  • 双排直插14Pin2.54mm节距排针连接器
  • 双排直插14Pin2.54mm节距排针连接器
  • 双排直插14Pin2.54mm节距排针连接器
  • 双排直插14Pin2.54mm节距排针连接器

  在各类电子控制板卡、工控设备主板、消费电子内部连接场景中,排针是实现板间信号与小电流传输最常用的互联元件之一,这款双排14Pin直插排针,就是针对常规2.54mm标准网格PCB设计的通用连接部件,日常选型中经常会用到这类标准件做板卡堆叠、外接模块转接的连接载体。从实际使用场景来看,这类排针广泛用在单片机开发板、PLC扩展模块、小型传感器转接板、工控IO端子板的板间连接上,焊接端穿过PCB过孔后做波峰焊或者手工焊接,对接端可以搭配同节距的排母实现板对板可拆卸连接,也可以直接插装杜邦线做临时调试接线,适配绝大多数常规通孔焊接的PCB安装场景,不需要额外做特殊的封装适配,只要按照标准2.54mm网格绘制焊盘封装就能直接使用。

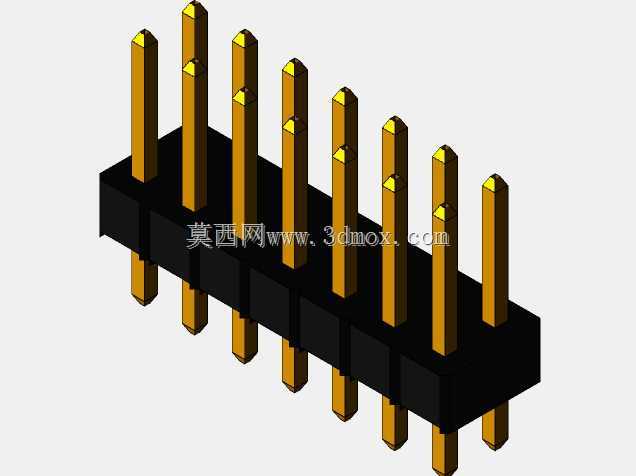

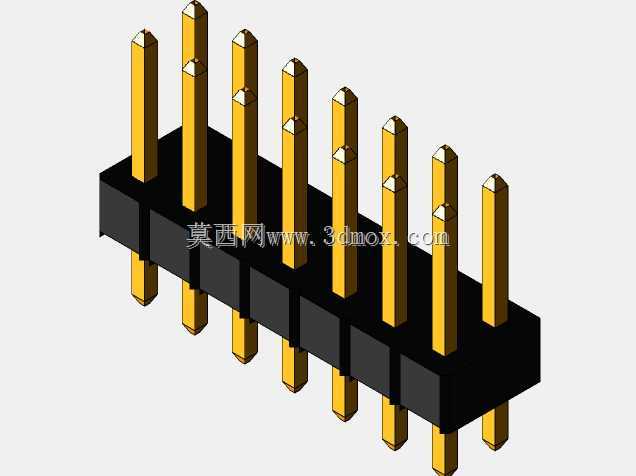

  从功能特性上看,这款排针采用双排错位排布的14个接触销,每一排7个引脚,两排引脚的中心间距匹配标准2.54mm双排排针的通用尺寸,插针采用黄铜基材做表面镀金或者镀锡处理,保证接触电阻稳定,长期使用不容易出现氧化接触不良的问题,中间的绝缘基座采用耐高温的工程塑料注塑成型,能够承受波峰焊时的短时高温冲击,不会出现基座融化变形、引脚移位的问题,插针的两端都做了倒角导向设计,不管是插入PCB过孔还是对接排母,都能顺利导入,不会出现插针顶弯、对位不准的情况。设计这类标准排针的时候,首先要严格卡准2.54mm的节距公差,因为PCB焊盘是按照标准网格绘制的,如果节距出现超差,焊接的时候就会出现个别引脚无法对准焊盘的问题,轻则需要掰动引脚修正,

  重则直接导致整排排针报废;其次要控制插针与绝缘基座的保持力,要保证插针在插拔对接的时候不会被从基座中顶出或者拔出,同时插针露出基座两端的长度也要匹配常规使用需求,焊接端的长度要保证穿过PCB后有足够的上锡空间,对接端的长度要保证插入排母后有足够的接触深度,不会因为震动出现接触松脱的问题。外形尺寸上,这款排针整体长度方向对应7个2.54mm节距的累计尺寸,总长度控制在17.78mm,宽度方向对应双排引脚的中心距加上基座两侧的余量,总宽度为5.08mm,基座加上插针的整体总高度为8.89mm,安装的时候只需要在PCB上对应位置打出两排直径适配的过孔,过孔中心严格按照2.54mm网格排布,焊接后排针基座底部与PCB表面贴合,

  不会出现歪斜翘起的情况,周边不需要预留额外的特殊避让空间,只要在排针对接方向留出足够的插接线或者排母的安装空间即可。实际选型使用的时候,要注意根据传输的信号电流大小选择对应镀层的排针,如果是小信号传输优先选镀金层的产品,接触稳定性更好,如果是普通电源或者大一点的电流传输,选常规镀锡产品就能满足需求,同时要确认焊接端的长度是否匹配自身PCB的厚度,避免出现插针穿不透PCB或者露出过长导致焊接后与其他部件短路的问题,这类标准排针作为通用互联件,不需要做额外的定制修改,直接按照标准尺寸选型就能适配绝大多数常规电子设备的板间连接需求,建模的时候也要严格遵循标准尺寸公差,保证导出的封装能直接对接PCB设计的标准库,不会出现装配干涉或者对位不准的问题。
